Описание

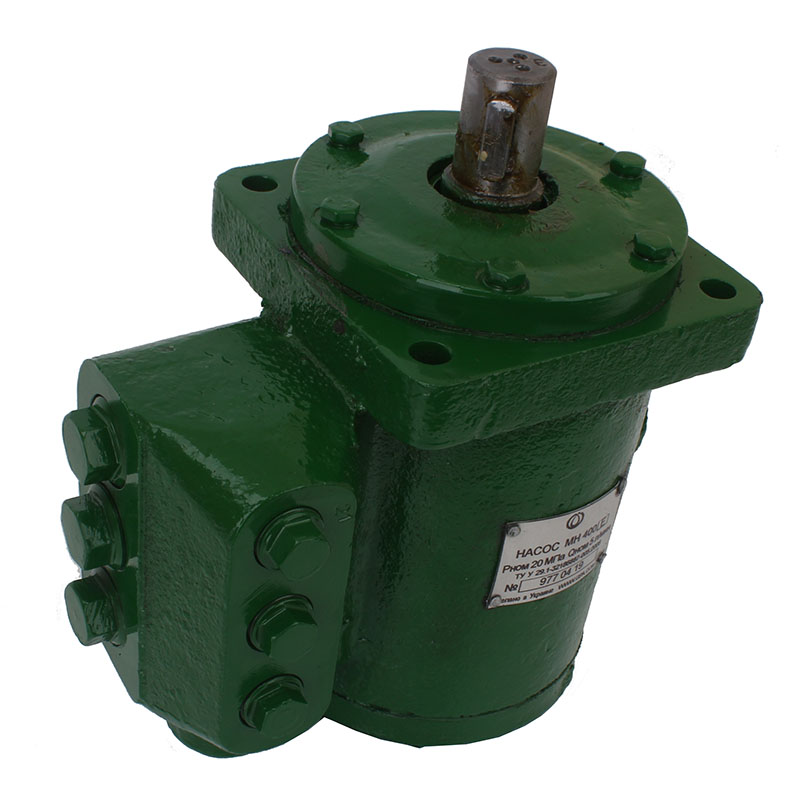

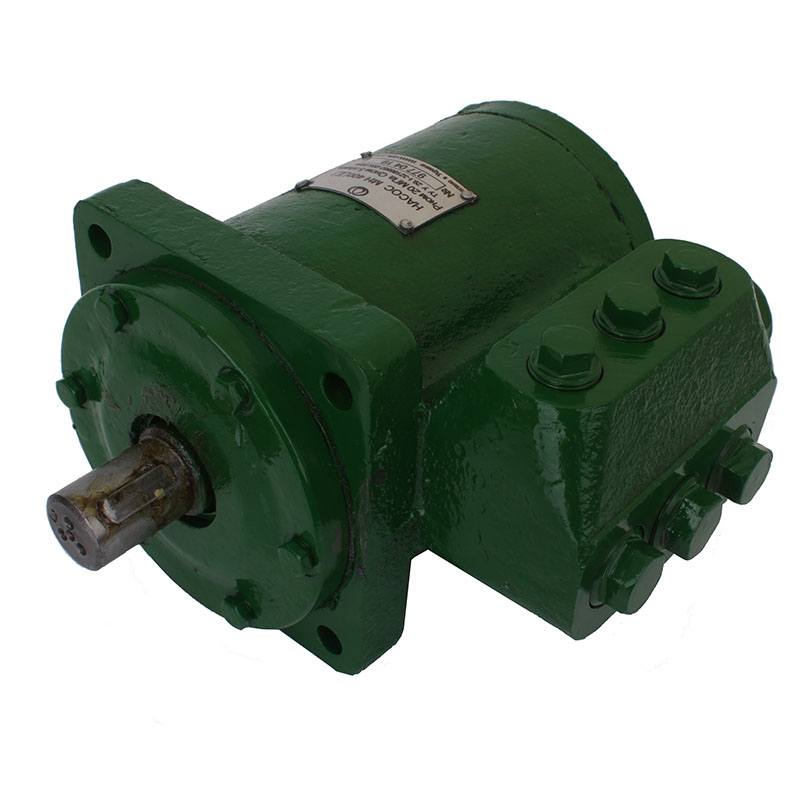

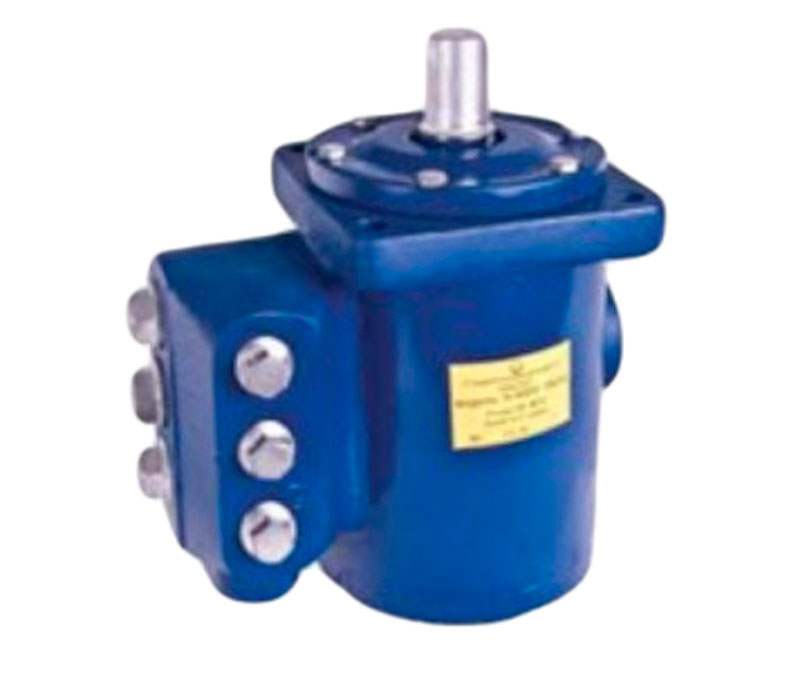

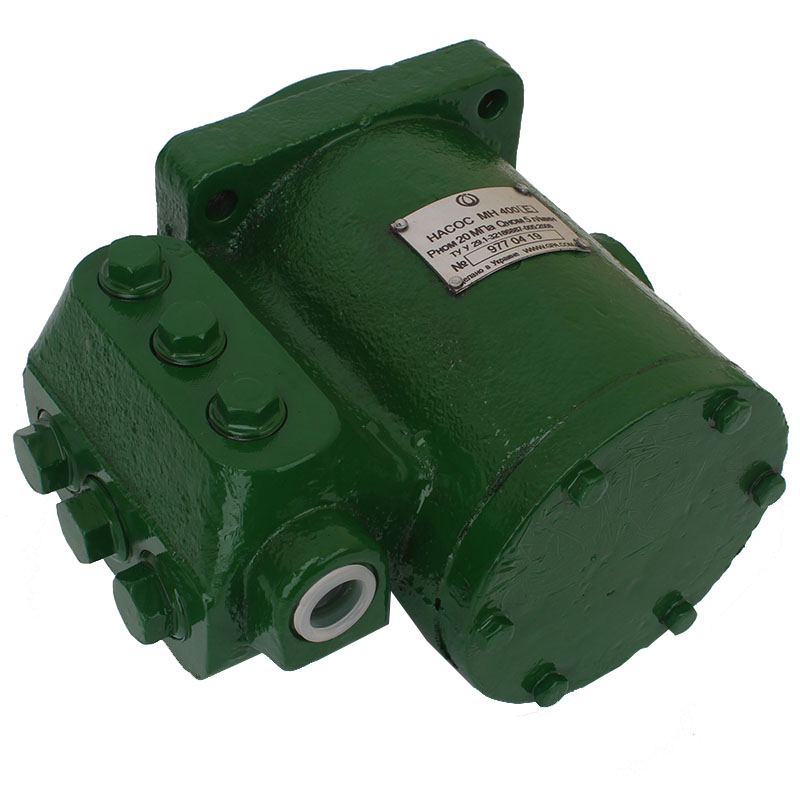

Эксцентриковый поршневый насос МН-400 предназначен для нагнетания чистого минерального масла в гидравлические системы станков и других машин, требующие постоянной работы жидкости.

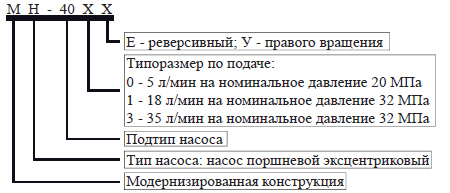

Структура условного обозначения
|
Наименование |
Насос МН-400 |
Насос МН-401 |
Насос МН-403 |
|
Номинальный рабочий объем, см3, не менее |
4,0 |
12,5 |
25,0 |
|
Частота вращения, с-1 |
|||
|
номинальная |
25 |
25 |
25 |
|
минимальная |
15 |
15 |
15 |
|
максимальна |
25 |
25 |
25 |
|
Номинальная подача, дм3/мин, не менее |
5 |
18 |
35 |
|
Давление на выходе, Мпа, не менее: |
|||
|
номинальное |
20 |
32 |
32 |
|
максимальное |
25 |
40 |
40 |
|
Давление на входе, Мпа, не менее: |
|||
|
номинальное |
0,005 |
0,005 |
0,005 |
|
максимальное |
0,01 |
0,01 |
0,01 |
|
Вес без жидкости, кг, не более |
15,5 |
40 |
50 |

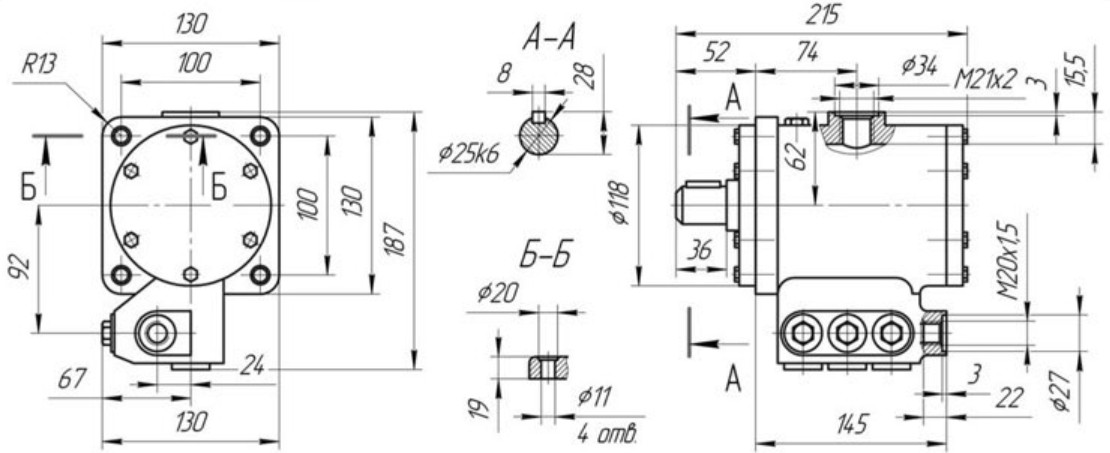

рис. 1 - Габаритные размеры МН-400

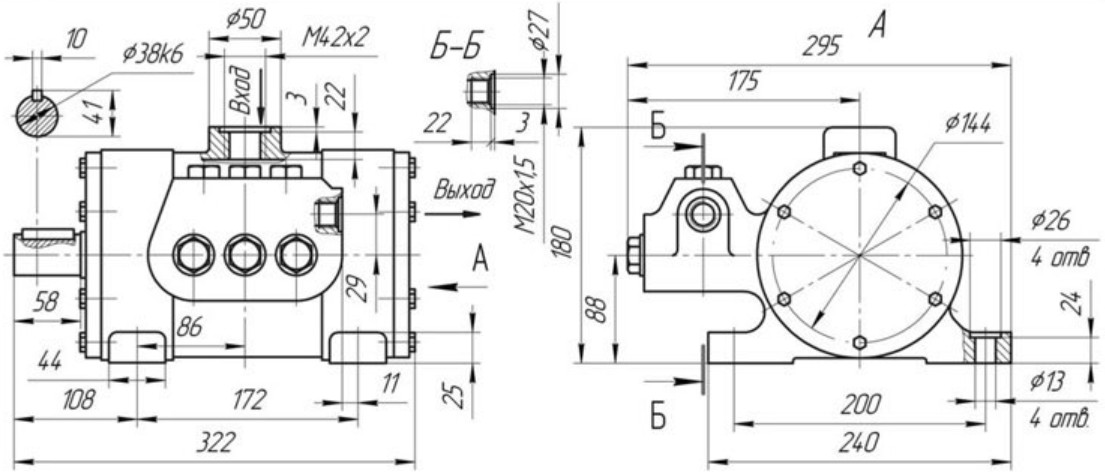

рис. 2 - Габаритные размеры МН-401У

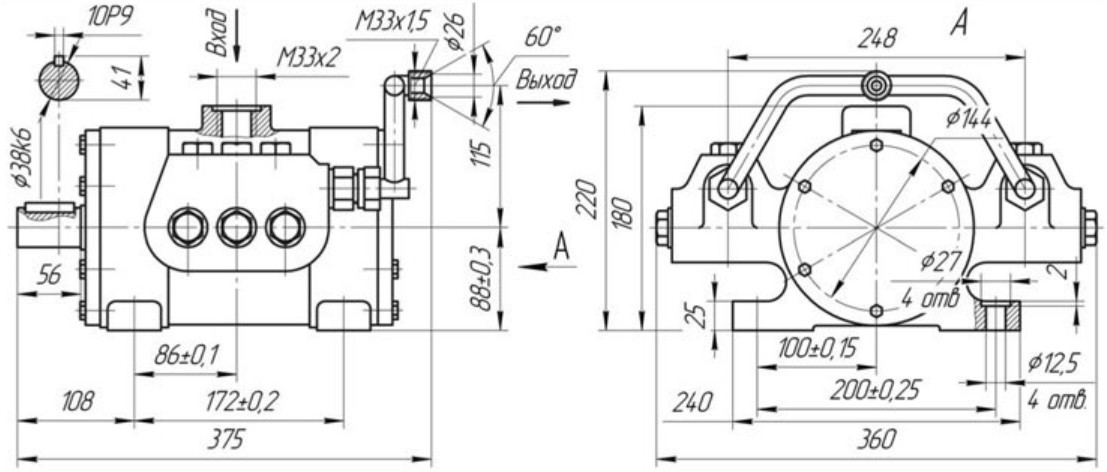

рис. 3 - Габаритные размеры МН-403Е

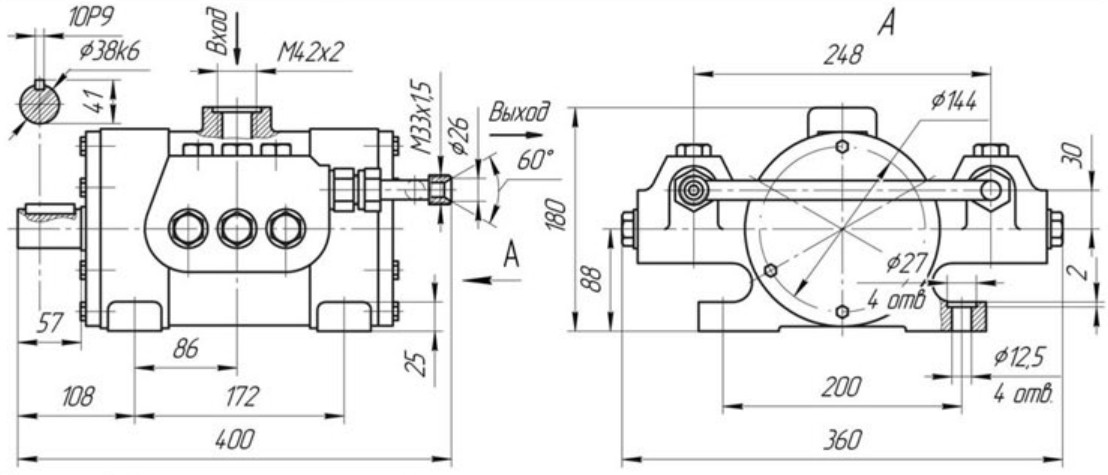

рис. 4 - Габаритные размеры МН-403У
