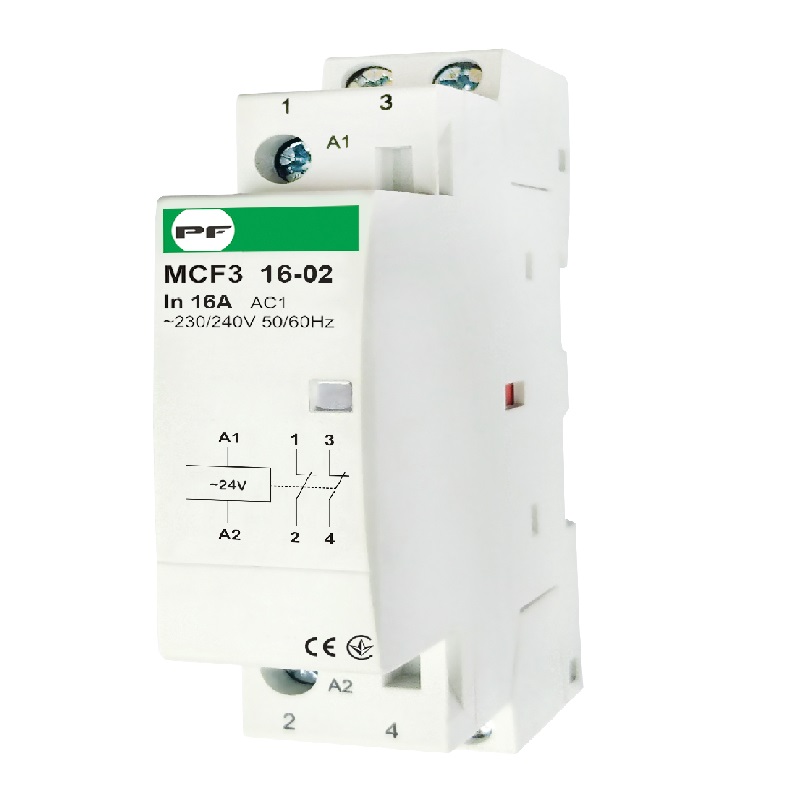

Модульный магнитный пускатель MCF3 16-02 24V
Описание
Модульный магнитный пускатель MCF3 16-02 24V применяется в быту для автоматизации и управления процессами, а также в системах вентиляции, освещения и кондиционирования.
Характеристики
| Стандарт | IEC/EN 61095 IEC/EN 60947-4-1 |
| Количество полюсов | 2 |
| Номинальный ток Ith, A | 16 |
| Комплектация контактных групп, NO/NC | 0/2 |
| Номинальное рабочее напряжение Ue, V | ~230/400 |
| Номинальное рабочее напряжение цепи управления Uс, V |
~24 |
| Номинальное напряжение изоляции Ui, V | 500 |
| Номинальная импульсное напряжение Uimp, V | 4000 |
| Номинальная частота, Hz | 50/60 |
| Момент зажима болтов, Nm (цепь нагрузки) | 0.8 |
| Момент зажима болтов, Nm (цепь управления) | 0.8 |
| Сечение подключаемого проводника, mm2 | 1-4 |
| Коммутационная износостойкость (электрическая/механическая) | 100 000/1 000 000 |
| Время срабатывания, s | 0.05 |
| Ступень защиты | ІР20 |
| Категория применения | АС-1, АС-3, АС-7а, AC-7b |
| Подключение дополнительных устройств | да |
| Крепление на DIN-рейку | 35х7.5 |
| Подключение гребенчатой шиной | нет |
| Высота над уровнем моря, m | 2000 |
| Диапазон рабочих температур, ° C | -25…+55 |
| Температура хранения, ° C | -25…+70 |
Схемы

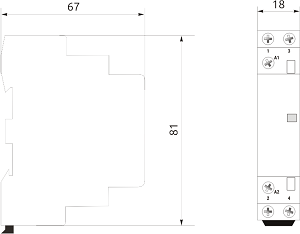

Рис.1. Габаритный чертеж модульного магнитного пускателя MCF3 16-02 24V
