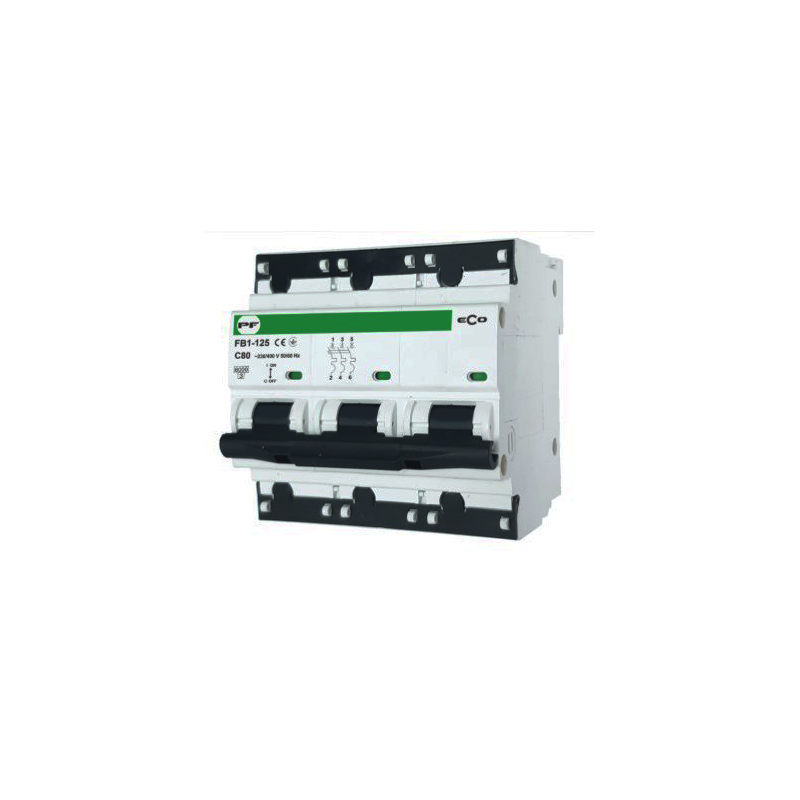

Модульный автоматический выключатель FB1-125 ECO 3P С125
Описание
Выключатель FB1-125 ECO 3P С125 предназначен для применения на объектах гражданского строительства и объектах административно-коммерческого назначения.
Функции
- Защита электрических цепей от перегрузки и токов короткого замыкания.
- Оперативное включение и отключение электрических цепей переменного тока.
Характеристики
|
Стандарт |
IEC/EN 60898 |
|
Количество полюсов |
3 |
|
Время-токовая характеристика |
С |
|
Номинальное напряжение Ue, V |
~230/400 |
|
Номинальный ток Ie, A |
125 |
|
Номинальная частота, Hz |
50/60 |
|
Номинальное напряжение изоляции Ui, V |
500 |
|
Номинальное импульсное напряжение Uimp, V |
4000 |
|
Селективний класс |
3 |
|
Предельная коммутационная способность Icu, A |
6000 |
|
Коммутационная износостойкость (электрическая / механическая) |
10000/20000 |
|
Подключение дополнительных устройств |
нет |
|
Пересечение проводников, которые подсоединяются, mm2 |
до 25 |
|
Степень защиты |
ІР20 |
|
Момент зажима болтов, Nm |
2,0 |
|
Крепления на DIN-рейку |
35х7.5 |
Схемы

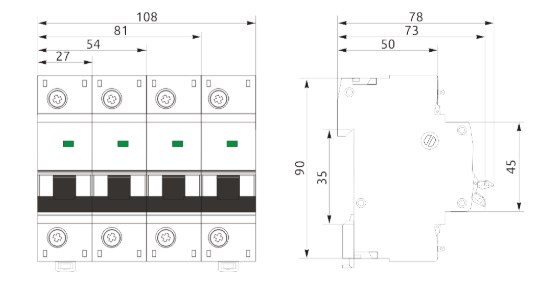

Рис.1 Схема габаритов выключателя FB1-125 ECO 3P С125
Рис.2 Схема принципиальная выключателя FB1-125 ECO 3P С125
