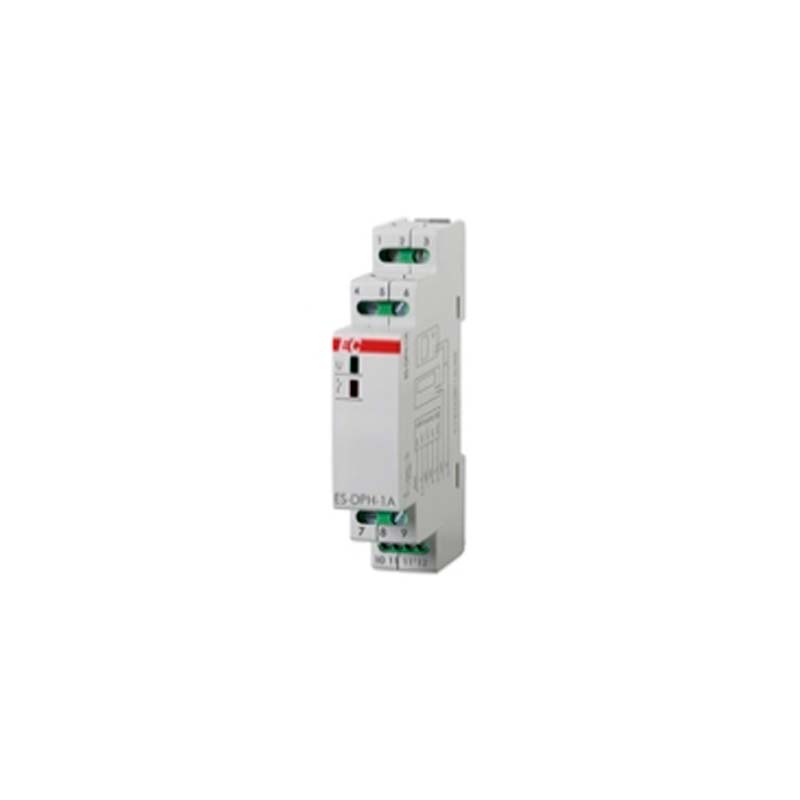

Модуль сопряжения домофона ES-DPH-1A
Описание
Модуль ES-DPH-1A предназначен для согласования контроллера с ES-Forthlogic домофоном.
Устройство и принцип действия
Если кто-то находится в помещении (дом не поставлен на охрану), то внешний и внутренний блоки домофона между собой соединены по двухпроводной стандартной схеме. Из внешнего блока вызовы домофона поступают на внутренний блок. В том случае если в доме никого нет (режим охраны включен), тогда внешний блок домофона соединяется с голосовым каналом контроллера. Нажатием на кнопку вызова на внешнем блоке домофона, контроллером производится голосовой звонок на номер телефона абонента, заранее внесенным в телефонную книгу под номером 1.
При использовании данного модуля ES-DPH-1A с контроллером ES-Forthlogic есть возможность включения освещения вначале разговора, имитирующим присутствие людей, что является дополнительной защитой от краж.
Характеристики
| Параметр | Значение |
| Максимальное напряжение питания: | 9 - 30 В= |
| Рабочая температура: | от -20°С до +50°С |
| Выносливость контактов: | 106 включений |
| Потребляемая мощность: | |
| В дежурном режиме: | 0,7 Вт |
| В режиме разговора: | 1,4 Вт |
| Степень защиты устройства: | IР40 |
| Монтаж: | на DIN-рейке 35 мм |
| Размеры: | 1 модуль типа S (17,5 мм) |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
