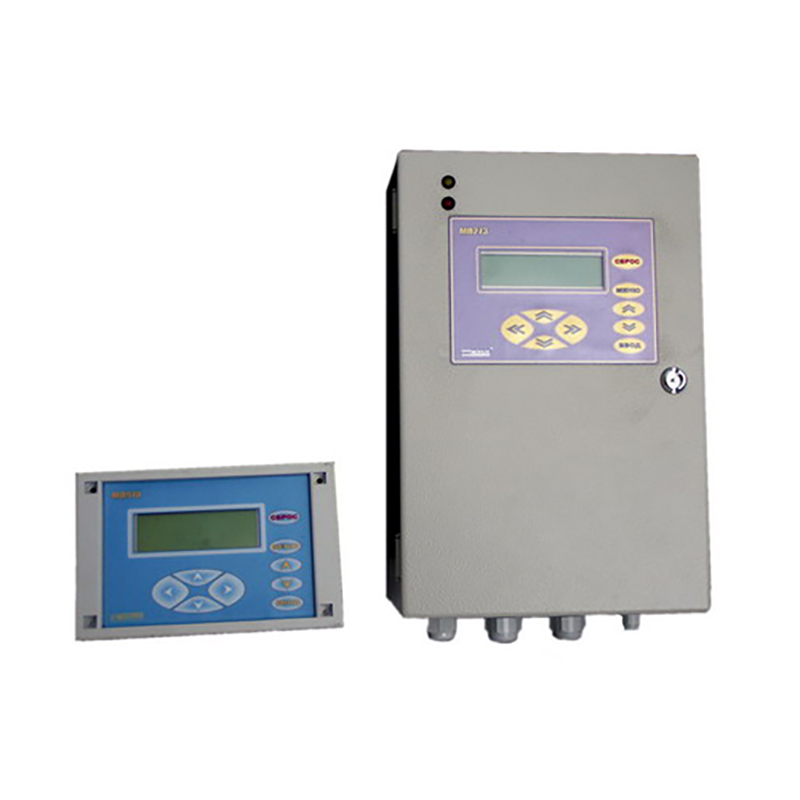

МЛ 550 система мониторинга тепловых режимов плавильных печей

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

МЛ 550 система мониторинга тепловых режимов плавильных печей предназначена для контроля, регистрации и долговременного хранения температурных режимов плавильных печей в металлургии и других производствах.

Устройство и принцип действия

Регистрация параметров производится в реальном времени с одновременной записью текущего времени и даты на электронных носителях информации. Система также фиксирует с указанием момента времени события, происшедшие в технологическом процессе: скачкообразные (критические / аварийные) изменения температуры, обрывы измерительных преобразователей, нарушения в системе электропитания и другие. При выходе контролируемых параметров за допустимые пределы предусмотрено два порога срабатывания сигнализации: предупредительная и аварийная.
Посредством встроенного интерфейса RS 485 (modBUS) к системе может быть подключен любой из выпускаемых предприятием пульт оператора: МЛ 910 / 914 либо графический МЛ 921 / 920 для дистанционного просмотра данных

Система мониторинга посредством интерфейса RS485 (modBUS) может быть подключена к АРМ оператора - теплотехника, который представляет собой программно-технический комплекс , предназначенный для сбора и хранения данных, отображения параметров и режимов на мониторе ПК.

АРМ оператора обеспечивает:

  • сбор, регистрацию и архивирование текущих значений температуры за любой промежуток времени;
  • представление данных на экране монитора в виде графиков, таблиц, диаграмм в заданном масштабе времени (почасовом, сменном, суточном);
  • представление на экране монитора в 2-х мерном изображении разрезов печи с указанием установленных термопар и одновременным изображением измеренных значений температуры;
  • составление отчетных документов о работе печи за смену. сутки, месяц в удобном для анализа виде;
  • регистрацию нештатных ситуаций с указанием даты и времени;
  • ряд других возможностей, улучшающих качество и оперативность контроля температурных режимов печи.

Преимущества системы

  • высокая точность измерения температуры;
  • мощный микроконтроллер, большой объем постоянной, оперативной и энергонезависимой FLASH - памяти;
  • часы реального времени с энергонезависимой памятью (энергонезависимое хранение даты и времени);
  • 80-символьный алфавитно-цифровой индикатор с подсветкой для отображения значений регистрируемых параметров, диагностической информации;
  • современная элементная база;
  • гальваническая развязка выходных цепей системы, чем обеспечивается высокая надежность и помехоустойчивость;
  • встроенные средства оперативного и диагностического контроля;
  • предупредительная и аварийная звуковая и световая сигнализация граничных значений температуры;
  • дополнительный пульт оператора для дистанционного контроля с двумя встроенными интерфейсами RS 485 (modBUS).

Характеристики

Количество каналов для подключения термопар 64
Тип преобразователей температуры ТХA / ТПП / ТПР
Количество каналов термокомпенсации холодных концов 1 х 8
Тип преобразователей температуры для термокомпенсации ТСМ, ТСП, ТМР37
Количество каналов управления исполнительными органами 2 х 8
Параметры сигналов управления, ток, А / напряжение, В ~ 2,0 / 220
Габаритные размеры, мм :
- системы мониторинга 400 х 300 х 120
- дистанционного пульта оператора 166 х 106 х 65
