Микровыключатели серии МП2000Л

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Микровыключатели серии МП2000Л предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Микровыключатели устанавливаются на подвижных и неподвижных частях стационарных установок. Микровыключатели выпускаются для внутригосударственных поставок и для поставок на экспорт.

Структура условного обозначения

МП2ХХХЛ ХХ ХХХХ:

  • МП- Микровыключатель;
  • 2-номер серии;
  • Х-степень защиты по ГОСТ 1425569: 1 – IР00; 2 – IР40;
  • 3 -IР54;
  • ХХ-вид привода (табл. 1);
  • Л-индекс модернизации;
  • ХХ-климатическое исполнение (У, Т) и категория размещения (2, 3) по ГОСТ 1515069 и ГОСТ 15543.189;
  • ХХ-способ крепления микровыключателя на панели и подсоединения монтажных проводников (в соответствии с табл. 1);
  • Х-количество полюсов и вид контактов: 1 -2 полюса (1 замыкающий и 1 размыкающий контакты); 2 -1 полюс (1 замыкающий контакт); 3 -1 полюс (1 размыкающий контакт);
  • Х-группа износостойкости: А – группа износостойкости 1; Б -группа износостойкости 2.

Примечание. Микровыключатели МП2101 и МП2102 исполнения 03, 04, выпускаемые Московским учебно-производственным предприятием 3, имеют климатическое исполнение УХЛ3, Т3.

Условия эксплуатации

  • Номинальные значения климатических факторов по ГОСТ 15543.189 и ГОСТ 1515069.
  • При этом: Высота над уровнем моря не более 4300 м.
  • Верхнее значение рабочей температуры окружающего воздуха 80С.
  • Нижнее значение рабочей температуры окружающего воздуха минус 40С.
  • Относительная влажность для У2 при 20С – 80%, для Т2 при 27С – 90%, для УХЛ3 при 20С – 80%, для Т3 при 27С – 80%.
  • В части коррозионной активности атмосферы микровыключатели соответствуют группам условий эксплуатации металлических деталей по ГОСТ 1515069: 3 – для климатического исполнения У, УХЛ. 5 – для климатического исполнения Т.
  • Тип атмосферы II по ГОСТ 1515069.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию.
  • Действие механических факторов внешней среды соответствует группам условий эксплуатации по ГОСТ 17516.190Е: М8 -для микровыключателей всех типов, кроме МП2101Л, МП2107Л, МП2109Л, которые соответствуют М9.
  • По ударным нагрузкам микровыключатели соответствуют 1 степени жесткости по ГОСТ 20.57. 40681.
  • Рабочее положение в пространстве – любое.
  • В части требований безопасности микровыключатели соответствуют ГОСТ 12.2.007.075 и ГОСТ 12.2.007.693.
  • Микровыключатели соответствуют требованиям ГОСТ 960184 и ГОСТ 2468281.
  • Микровыключатели,соответствуют требованиям ТУ16-526.32278, микровыключатели
  • Микровыключатели климатических исполнений Т и УХЛ дополнительно соответствуют требованиям ГОСТ 1596379 иГОСТ1741272 соответственно.
  • Микровыключатели, предназначенные для поставок на экспорт, дополнительно соответствуют требованиям РД 16.01.00788.

Нормативно-технический документ (ТУ)

ТУ 16-526.322-78;ТУ 3428-006-03964945-94;РД 16.01.007-88

Характеристики

Технические характеристики

  • Режим работы продолжительный и повторно-кратковременный с продолжительностью включения (ПВ) от 40 до 60%
  • Номинальное напряжение, В: переменного тока частотой 50 и 60 Гц 24; 40; 220; 380; 660 постоянного тока 24; 27; 110; 220; 440
  • Номинальное напряжение изоляции, В 660 Номинальный рабочий ток, А*: при категории применения АС-11 1,60; 1,00; 0,60; 0,25 при категории применения DС-11 0,60; 0,25; 0,16; 0,06
  • Номинальный ток, А 16
  • Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора(0,005 0003) м , частоте включений 1200 циклов ВО в час и продолжительности включения ПВ =" (40; "60)%, циклов ВО, не менее: для микровыключателей группы 1 1,0 для микровыключателей группы 2 0,6 Механическая износостойкость, циклов ВО,не менее: микровыключателей, кроме МП2101Л 12,5 микровыключателей типа МП2101Л 20
  • Коммутационная способность при напряжении, равном 1,1 номинального и 11-кратном токе нагрузки, интервале между двумя коммутационными циклами от 5 до 10 с, длительности прохождения тока от 0,5 до 1,0 с, циклов ВО: при переменном токе (соs 0,7), категории применения АС-11 50 при постоянном токе (=" 0,05 с), категории применения ДС-11 "20
  • Сечение проводника, мм подсоединяемого к контактному зажиму: одного медного 1,5- 4,0 двух медных 1,5 одного алюминиевого 2,5 -4,0 двух алюминиевых 2,5 подсоединяемого к выводу под пайку: одного медного 0,5-1,5 двух медных 0,75
  • Собственное время срабатывания микровыключателей при прямом и обратном ходе, с, не более 0,04
  • Падение напряжения на контактах микровыключателей после испытаний на коммутационную износостойкость при напряжении постоянного тока 24 В и токе 1 А, В 0,5*
  • Номинальные рабочие токи указаны при условии коммутации одной цепи. При коммутации двух цепей нагрузки должны быть снижены вдвое.
  • Микровыключатели надежно контактируют при работе в цепях постоянного тока с напряжением 12 В и токе нагрузки 0,05 А. При этом количество отказов не превышает 60 на наработку 0,1 циклов ВО.
  • Микровыключатели изготовляются двухполюсными с одинарным разрывом цепи, с общей точкой электрической схемы, с одним замыкающим и одним размыкающим контактом или однополюсными с одним замыкающим или одним размыкающим контактом (табл. 2).
Типоисполнение Количество полюсов Сочетание контактов Группа коммутационной износостойкости
МП2ХХХЛ ХХХХ1А
МП2ХХХЛ ХХХХ2А
МП2ХХХЛ ХХХХ3А
2
1
1
1З+1Р
13
1
МП2ХХХЛ ХХХХ1Б
МП2ХХХЛ ХХХХ2Б
МП2ХХХЛ ХХХХ3Б
2
1
1
1З+1Р
13
2

Контактные зажимы микровыключателей выдерживают без механических повреждений воздействие крутящего момента, равного 1,18 Н
В зависимости от скорости перемещения управляющих упоровмикровыключателисоответствуют группе 1 по ГОСТ 9601 84Е.
Электрическое сопротивление изоляции в холодном состоянии соответствует ряду 2 по ГОСТ 12434 93.
В течение 1 смикровыключательвыдерживает сквозной ток короткого замыкания 150 А.
Рабочие, дополнительные и дифференциальные ходы и усилия срабатывания микровыключателей приведены в табл. 3.

Типоисполнение Рабочий ход Дополнительный ход Дифференциальный ход Усилие срабатывания Н
МП2101Л 0,4±0,2 мм 0,2 мм 0,07±0,05 мм 4±2,5
МП2102Л 2,2 мм 4±2
МП2104Л
МП2105Л
2,3 мм
МП2106Л 2,2±0,3мм 2,5 мм 0,07±0,3мм 1,6±0,8
МП2107Л
МП2109Л
0,4±0,3 мм 0,5 мм 0,08±0,05мм 7±1,5
МП2202Л
МП2203Л
МП2204Л
МП2205Л
0,4±0,3мм 2,2 мм 0,07±0,05 мм 4±2
МП2206Л
МП2208Л
(8±3)° 12° (30±1,5)’ 3±2
МП2302Л 0,7±0,5 мм 2,2 мм Не более 0,4 мм 5±2
МП2303Л
МП2304Л
МП2305Л
6±2
МП2306Л
МП2308Л
(6±3)° 12° (30±1,5)’ 5±2
МП2313Л 0,7±0,5 мм 2,2 мм Не более 0,6 мм

Гарантийный срок эксплуатации микровыключателей – 3 года со дня ввода их в эксплуатацию.

Схема включения нагрузки представлена на рис. 1.

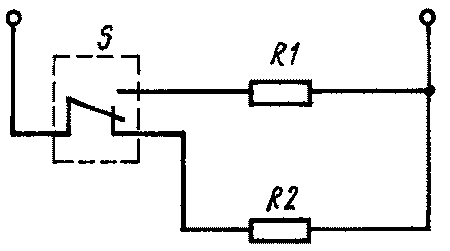

Схема включения нагрузки S -микровыключатель; R1, R2 -нагрузки

Конструкция и принцип действия

Микровыключательтипа МП2101Л является малогабаритным конечным выключателем открытого исполнения полумгновенного действия.Микровыключатель(рис. 2) состоит из пластмассового корпуса с закрепленными в нем с помощью развальцовки металлическими втулками; подвижных контактов – размыкающего (Р) и замыкающего (З); подвижного контакта, выполненного из пружинящего материала и закрепленного винтом совместно с вилкой на втулке; пережимного устройства и крышки, соединенной с корпусом штифтом.

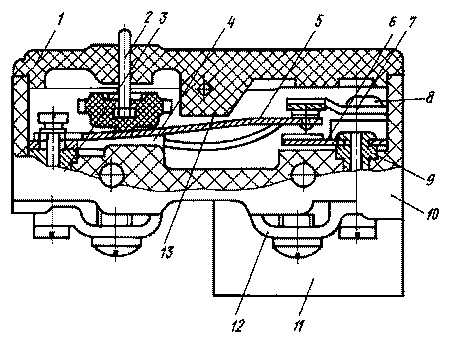

Конструкция микровыключателя типа МП2101Л
1 -крышка;
2 -толкатель;
3 -втулка;
4 -вилка;
5 -подвижный контакт;
6 -замыкающий контакт;
7 -размыкающий контакт;
8, 9 -металлические втулки;
10 -корпус;
11 -прокладка;
12 -выводные шинки;
13 -штифт Габаритные, установочные и присоединительные размеры
выключателей приведены на рис. 3 6 и в табл. 4.

Типоисполнение Исполнение Рисунок Размеры мм Масса кг не более
Н Н1 Н2 У УХЛ Т
МП2101Л 03 2 а 32 18 5 0 042
04 2 б 27 0 037
07 2 в 32 30 0 057
08 2 г 27 25 0 052
МП2102Л 03 2 д 41 27 0 049 0 043
04 2 е 35 0 045 0 046
07 2 к 60 46 0 070
08 2 л 54 0 067 0 064
09 2 ж 41 30 0 082
10 2 и 35 25 0 079
11 2 м 60 30 0 103
12 2 н 54 25 0 100
МП2104Л 01 2 п 65 0 062 0 065
02 2 р 59 5 0 036 0 058
МП2105Л 01 2 с 73 0 081 0 079
02 2 т 67 0 075 0 072
03 2 у 73 0 081 0 079
04 2 ф 67 0 075 0 072
05 2 х 67 0 081 0 079
06 2 ч 73 0 075 0 072
МП2106Л 01 2 э 46 32±0 2 0 055 0 050
02 2 ю 41 0 056 0 051
МП2107Л 01 2 я 55 40 0 055 0 046
02 2 ц 50 0 050 0 041
МП2109Л 01 2 ш 62 48 5 0 059 0 055
02 2 щ 56 0 059 0 046
МП2202Л 01 3 а 75 38 0 363 0 233
02
03 3 б 0 393 0 263
04
МП2203Л 01 3 в 82 5 45 5 0 383 0 243
02
03 3 д
04
МП2203Л 05 3 г 82 5 45 5 0 413 0 218
06
07 3 е
08
09 3 ж 0 383 0 243
10 3 ж
11 3 и
12
МП2204Л 01 3 к 75 0 373 0 243
02
МП2205Л 01 3 л 82 5 0 393 0 258
02
03 3 м 0 393 258
04
05 3 н 0 393 0 258
06
МП2206Л 01 3 п 0 435 0 305
02 3 р 0 465 0 335
03
04
МП2208Л 01 3 с 0 460 0 320
02
03 3 т 0 480 0 340
04
МП2302Л 01 4 а 75 38 5 0 440 0 285
02
03 4 б 0 470 0 316
04
05 5 а 54 14 5 0 410 0 232
МП2303Л 01 4 в 88 51 5 0 460 0 305
02
03 4 г
04 0 490 0 396
05 4 д
06
07 4 е
08
09 5 б 66 20 0 466 0 260
10 5 в
11 4 ж 88 51 5 0 490 0 396
12
13 4 и
14
15 5 г 66 20
МП2304Л 01 4 к 80 5 0 450 0 295
02
03 5 д 71 0 500 0 322
МП2305Л 01 4 л 88 0 460 0 305
02
03 4 м
04
05 4 н
06
МП2306Л 01 4 п 120 0 490 0 335
02
03 4 р 0 526 0 370
04
МП2308Л 01 4 с 112 0 505 0 350
02
03 4 т 0 535 0 380
04
МП2313Л 11 5 е 78 0 240
12 0 230
13 5 ж
14

Микровыключателисо степенью защиты IP00

а -МП2101Л исп. 03; б -МП2101Л исп. 04; в -МП2101Л исп. 07;
г -МП2101Л исп. 08; д -МП2102Л исп. 03; е -МП2102Л исп. 04;
ж -МП2102Л исп. 09; и -МП2102Л исп. 10; к -МП2102Л исп. 07;
л -МП2102Л исп. 08; м -МП2102Л исп. 11; н -МП2102Л исп. 12;
п -МП2104Л исп. 01; р -МП2104Л исп. 02; с -МП2105Л исп. 01;
т -МП2105Л исп. 02; у -МП2105Л исп. 03; ф -МП2105Л исп. 04;
х -МП2105Л исп. 05; ч -МП2105Л исп. 06; ц -МП2107Л исп. 02;
ш -МП2109Л исп. 01; щ -МП2109Л исп. 02; э -МП2106Л исп. 01;
ю -МП2106Л исп. 02; я -МП2107Л исп. 01;

Микровыключателисо степенью защиты IP40

а -МП2202Л исп. 01, 02; б -МП2202Л исп. 03, 04;
в -МП2203Л исп. 01, 02; г -МП2203Л исп. 05, 06;
д -МП2203Л исп. 03, 04; е -МП2203Л исп. 07, 08;
ж -МП2203Л исп. 09, 10; и -МП2203Л исп. 11, 12;
к -МП2204Л исп. 01, 02; л -МП2205Л исп. 01, 02;
м -МП2205Л исп. 03, 04; н -МП2205Л исп. 05, 06;
п -МП2206Л исп. 01; р -МП2206Л исп. 02, 03, 04;
с -МП2208Л исп. 01, 02; т -МП2208Л исп. 03, 04

Микровыключателисо степенью защиты IP54

а -МП2302Л исп. 01, 02; б -МП2302Л исп. 03, 04;
в -МП2303Л исп. 01, 02; г -МП2303Л исп. 03, 04;
д -МП2303Л исп. 05, 06; е -МП2303Л исп. 07, 08;
ж -МП2303Л исп. 11, 12; и -МП2303Л исп. 13, 14;
к -МП2304Л исп. 01, 02; л -МП2305Л исп. 01, 02;
м -МП2305Л исп. 03, 04; н -МП2305Л исп. 05, 06;
п -МП2306Л исп. 01, 02; р -МП2306Л исп. 03, 04;
с -МП2308Л исп. 01, 02; т -МП2308Л исп. 03, 04

Микровыключателисо степенью защиты IP54, отличающиеся от

показанных на рис. 4 габаритами корпуса
а -МП2302Л исп. 05; б -МП2303Л исп. 09;
в -МП2303Л исп. 10; г -МП2303Л исп. 15;
д -МП2304Л исп. 03; е -МП2313Л исп. 11, 12;
ж -МП2313Л исп. 13, 14

Виды управляющих упоров

а-толкающий упор для выключателей с приводом толкатель с увеличенным рабочим ходом;
б-проходной реверсивный, проходной нереверсивный, непроходной реверсивный и толкающий упоры для выключателей с приводом толкатель с роликом;
в-проходной нереверсивный, непроходной реверсивный упор для привода рычаг с роликом;
г – проходной нереверсивный,непроходной реверсивный и толкающий упоры для микровыключателей типаМП2107Л с инверсным приводом;
д-проходной реверсивный, непроходной реверсивный и проходной нереверсивный упоры для селективного привода;
е-проходной реверсивный, непроходной реверсивный,проходной нереверсивный упоры для микровыключателей типаМП2109Л с инверсным приводом

Классификация

Микровыключателиклассифицируются по типоисполнениям в зависимости от степени защиты, вида привода, способа крепления на поверхности, способа монтажа проводников, исполнения по способу и виду крепления проводников, категории размещения, виду климатического исполнения, количества полюсов и группы износостойкости согласно структуре условного обозначения в табл. 1.

Таблица 1
Типоисполнение Степень защиты Вид привода Способ крепления на панели Способ монтажа проводников Обозначение исполнения по способу крепления на панели и монтажа проводников Рисунок
МП2101Л УХЛ3
МП2101Л УХЛ3 экспорт
МП2101Л Т3 экспорт
IР00 Толкатель Базовый Винтами 03 2 а
Пайкой 04 2 б
Фронтальный
винтами
Винтами 07 2 в
Пайкой 08 2 г
МП2102Л УХЛ3
МП2102Л УХЛ3 экспорт
МП2102Л Т3 экспорт
Толкатель с увеличенным дополнительным ходом Базовый Винтами 03 07* 2 д; 2 к
Пайкой 04 08* 2 е; 2 л
Фронтальный
винтами
Винтами 09 11* 2 ж 2 м
Пайкой 10 12* 2 и; 2 н
МП2104Л УХЛ3
МП2104Л УХЛ3 экспорт
МП2104Л Т3
Базовый Винтами 01 2 п
Пайкой 02 2 р
МП2105Л УХЛ3
МП2105Л УХЛ3 экспорт
МП2105Л Т3 экспорт
Толкатель с продольным расположением ролика Винтами 01 2 с
Фронтальный
винтами
Пайкой 02 2 г
Толкатель с поперечным расположением ролика Базовый Винтами 03 2 у
Пайкой 04 2 ф
Толкатель с шариком Винтами 05 2 х
Пайкой 06 2 ч
МП2106Л УХЛ3
МП2106Л УХЛ3 экспорт
МП2106Л Т3 экспорт
С рычагом Винтами 01 2 э
Пайкой 02 2 ю
МП2107Л УХЛ3
МП2107Л УХЛ3 экспорт
МП2107Л Т3 экспорт
С рычагом с роликом Винтами 01 2 я
Пайкой 02 2 у
МП2109Л УХЛ3
МП2109Л УХЛ3 экспорт
МП2109Л Т3 экспорт
Селективный
инверсный
Винтами 01 2 ш
Пайкой 02 2 щ
МП2202Л УХЛ3
МП2202Л УХЛ3 экспорт
МП2202Л Т3 экспорт
IР40 Толкатель с увеличенным дополнительным ходом Комбинированный Винтами 01 3 а
Пайкой 02 3 а
Торцевой Винтами 03 3 б
Пайкой 04 3 б
МП2203Л УХЛ3
МП2203Л УХЛ3 экспорт
МП2203Л Т3 экспорт
Толкатель с продольным расположением ролика Комбинированный Винтами 01 3 в
Пайкой 02 3 в
Толкатель с поперечным расположением ролика Винтами 03 3 д
Пайкой 04 3 д
Толкатель с шариком Винтами 09 3 ж
МП2203Л УХЛ3
МП2203Л УХЛ3 экспорт
МП2203Л Т3 экспорт
IР40 Толкатель с шариком Пайкой 10 3 ж
Толкатель с продольным расположением ролика Торцевой Винтами 05 3 г
Пайкой 06 3 г
Толкатель с поперечным расположением ролика Винтами 07 3 е
Пайкой 08 3 е
Толкатель с шариком Винтами 11 3 и
Пайкой 12 3 и
МП2204Л УХЛ3
МП2204Л УХЛ3 экспорт
МП2204Л Т3 экспорт
Толкатель с увеличенным дополнительным ходом Фронтальный гайками Винтами 01 3 к
Пайкой 02 3 к
МП2205Л УХЛ3
МП2205Л УХЛ3 экспорт
МП2205Л Т3 экспорт
Толкатель с продольным расположением ролика Винтами 01 3 л
Пайкой 02 3 л
Толкатель с поперечным расположением ролика Винтами 03 3 м
Пайкой 04 3 м
Толкатель с шариком Винтами 05 3 н
Пайкой 06 3 н
МП2206Л УХЛ3
МП2206Л УХЛ3 экспорт
МП2206Л Т3 экспорт
С рычагом Комбинированный Винтами 01 3 п
Пайкой 02 3 п
Торцевой Винтами 03 3 р
Пайкой 04 3 р
МП2208Л УХЛ3
МП2208Л УХЛ3 экспорт
МП2208Л Т3 экспорт
Селективный прямой Комбинированный Винтами 01 3 с
Пайкой 02 3 с
Торцевой Винтами 03 3 т
Пайкой 04 3 т
МП2302Л УХЛ3
МП2302Л УХЛ3 экспорт
МП2302Л Т3 экспорт
IР54 Толкатель с увеличенным дополнительным ходом Базовый Пайкой 05 5 а
Комбинированный Винтами 01 4 а
Пайкой 02 4 а
Торцевой Винтами 03 4 б
Пайкой 04 4 б
МП2303Л У2
МП2303Л У2 экспорт
МП2303Л Т2 экспорт
Толкатель с продольным расположением ролика Комбинированный Винтами 01 4 в
Пайкой 02 4 в
Толкатель с поперечным расположением ролика Винтами 03 4 г
Пайкой 04 4 г
Толкатель с шариком Винтами 11 4 ж
Пайкой 12 4 ж
МП2303Л У2
МП2303Л У2 экспорт
МП2303Л Т2 экспорт
IР54 Толкатель с продольным расположением ролика Торцевой Винтами 05 4 д
Пайкой 06 4 д
Толкатель с поперечным расположением ролика Винтами 07 4 е
Пайкой 08 4 е
Толкатель с шариком Винтами 13 4 и
Пайкой 14 4 и
Толкатель с продольным расположением ролика Базовый Пайкой 09 5 б
Толкатель с поперечным расположением ролика 10 5 в
Толкатель с шариком 15 5 г
МП2304Л У2
МП2304Л У2 экспорт
МП2304Л Т2 экспорт
Толкатель с увеличенным дополнительным ходом Комбинированный Винтами 01 4 к
Пайкой 02 03 4 к
Базовый 5 д
МП2305Л У2
МП2305Л У2 экспорт
МП2305Л Т2 экспорт
Толкатель с продольным расположением ролика Комбинированный Винтами 01 4 л
Пайкой 02 4 л
Толкатель с поперечным расположением ролика Винтами 03 4 м
Пайкой 04 4 м
Толкатель с шариком Винтами 05 4 н
Пайкой 06 4 н
МП2306Л У2
МП2306Л У2 экспорт
МП2306Л Т2 экспорт
С рычагом Винтами 01 4 п
Пайкой 02 4 п
Торцевой Винтами 03 4 р
Пайкой 04 4 р
МП2308Л У2
МП2308Л У2 экспорт
МП2308Л Т2 экспорт
Селективный прямой Комбинированный Винтами 01 4 с
Пайкой 02 4 с
Винтами 03 4 г
Пайкой 04 4 г
МП2313Л У2
МП2313Л У2 экспорт
МП2313Л Т2 экспорт
Толкатель с поперечным расположением ролика Базовый Винтами 11 5 е
Пайкой 12 5 е
Толкатель с шариком Винтами 13 5 ж
Пайкой 14 5 ж
* 03 04 09 10 – с коротким толкателем; 07 08 11 12 – с длинным толкателем

Комплектация

Комплект поставки

В комплект поставки входят:

микровыключатель; техническое описание и инструкция по эксплуатации – 1 экз. на партию микровыключателей не более 25 шт., поставляемых в один адрес. По согласованию с потребителем это количество может быть увеличено, но не более числа микровыключателей в партии. Сальники поставляются по согласованию между изготовителем и заказчиком.

Запасные части не поставляются.
