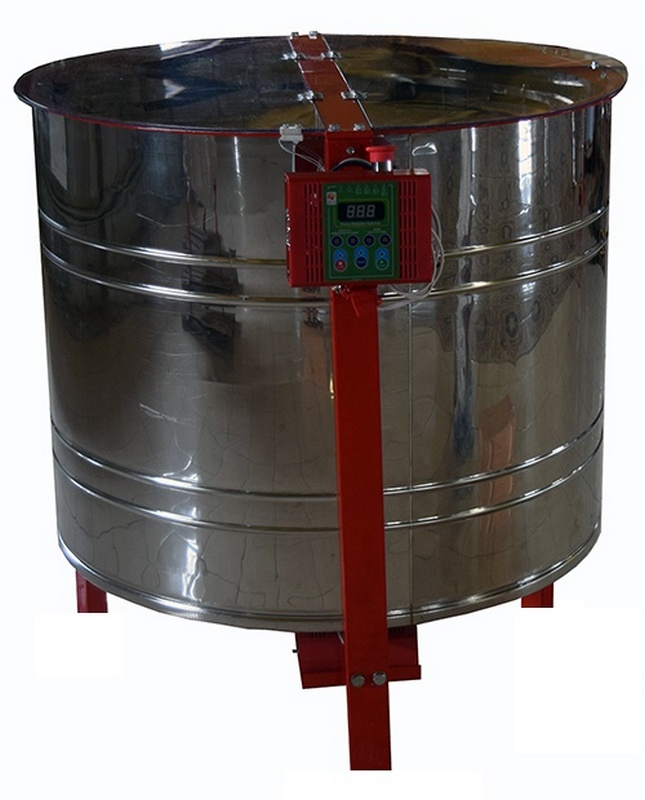

Медогонка 14-ти рамочная автоматическая полуповоротная под рамку

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Медогонка 14-ти рамочная автоматическая полуповоротная под рамку предназначена для откачки меда из рамок под действием центробежной силы.

Характерные особенности

Особенностью данной медогонки является каркас ротора, сваренный из профильной трубы и не имеющий перемычек в верхней загрузочной части, что более удобно при загрузке-выгрузке рамок. Ротор такой конструкции также лучше воспринимает дисбаланс от неравных по массе рамок, упруго компенсирует его, колебания в меньшей мере передаются на саму медогонку, вследствие чего она становится устойчивей. Ротор также имеет разделительные пластины. Кассеты при вращении ротора на виде сверху прилегают не к ободьям ротора, а к разделительным пластинам, которые в свою очередь опираются на кассеты. Таким образом в том же диаметре бака помещается большее число кассет. Угол поворота кассет небольшой, медогонка напоминает больше радиальную, но так как соты тоже расположены под небольшим углом к горизонту, то этот проворот способствует лучшей выкачке меда. Медогонка состоит из бака с крышками, подставки, электропривода, ротора с кассетами, трансформатора-выпрямителя, блока управления и сливного крана.

Электропривод представляет собой мотор-редуктор, насаженный на вал медогонки снизу. Питание электродвигателя - 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.

Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления его вращения. Режим работы медогонки устанавливается соответствующими рукоятками на блоке управления. Медогонка может работать в ручном управлении или автоматическом.

При работе от сети 220В для предотвращения случайного короткого замыкания и выхода из строя предохранителя необходимо отсоединить провода от выводов подключения 24В (при работе от сети 220В к данным выводам подведено 24В).

Работа медогонки в ручном режиме (РО)

Скорость, направление и время вращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» производится выдержка 22 сек. После останова, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом - например, включение реверса или вход в меню программирования.

По мере накопления мед сливают через кран в тару. При использовании в качестве источника питания генератора напряжения обязательно включить в цепь дополнительную нагрузку (минимальная нагрузка указывается в паспорте генератора).

Работа медогонки в автоматическом режиме

Для работы медогонки в автоматическом режиме необходимо выбрать на пульте управления одну из программ (Р1;Р2; Р3; Р4; Р5; Р6). Скорости вращения, количество поворотов, а также время откачки запрограммированы на предприятии-изготовителе и являются неизменными для каждой программы. После окончания вращения в одну из сторон, как и в ручном режиме, производится выдержка 22 сек.

Технические характеристики
Параметры Значение
Ток питания электродвигателя, В постоянный 24
Мощность электродвигателя, Вт 300
Количество программ управления 6+ручной режим
Производительность, рамок/час (по программе Р5, при времени на загрузку-выгрузку ~ 1мин) 120
Объем меда, накапливаемый в медогонке между его обязательными сливами (уровень нижних спиц ротора), л 50
Угол поворота кассет (а) 53о22'
Расстояние от оси вращения медогонки до центра (R), мм 298
Габаритные размеры, мм:
Диаметр бака 900
Высота медогонки 1110
Ширина 1100
Необходимая ширина проема для заноса-выноса медогонки в помещение 1000 мм. (в разобранном виде - 800 мм)
Время работы, мин. 0...5
Направление вращения Вперед/Назад
Масса не более, кг 65
Объем, л 50
Скорость вращения, об/мин 50-160
Количество рамок, шт. 14
