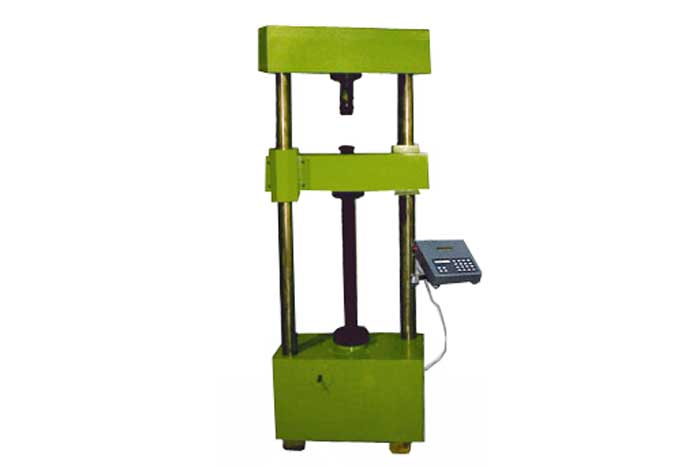

Машина разрывная УМЭ-10
Описание
Машина разрывная УМЭ-10 предназначена для статических циклических испытаний растяжением-сжатием при одновременной регистрации диаграммы деформирования. На машине возможны испытания металлических и пластмассовых образцов при нормальных и повышенных температурах.
Область применения
Разрывные машины широко используются в лабораториях институтов, КБ и заводах ведущих отраслей машиностроения в условиях микроклиматических районов с умеренным климатом.
| Параметры | Значение |
Наибольшая предельная нагрузка:
|
10 Тс +10 Тс |
| Максимальная частота нагружения | 7 цикл/мин |
| Число шкал (поясов) нагрузок | 6 |
| Скорость перемещения активного захвата без нагрузки | 0,005; 0,01; 0,05; 0,1; 0,5; 1,0; 5,0; 10,0; 100мм/мин |
| Скорость ускоренного хода активного захвата без нагрузки | 250 мм/мин |
| Наибольшее расстояние между захватами при испытании цилиндрических образцов | 900 мм |
| Наибольшее расстояние между захватами при испытании плоских образцов | 600 мм |
| Наибольшее расстояние между захватами при испытании на сжатие | 600 мм |
| Наибольшее расстояние между опорами при испытании на изгиб | 700 мм |
| Расстояние от оси образца до колонны | 325 мм |
| База тензиметра деформации | 50 мм |
| Допускаемый предел измерения деформации тензометром | +0,5мм |
| Допускаемая погрешность измерения нагрузки начиная с 0,2 каждого диапазона превышать: | ±1% от измеряемой нагрузки при растяжении ±2% от измеряемой нагрузки при сжатии и циклическом нагружении |
| Потребляемая мощность | 9 кВт |
| Габаритные размеры | 1165х2880х2265 мм |
| Масса | 1600 кг |
| Обозначение шкалы | Положение переключателя шкал | |||
| Нуль слева (растяжение) | Нуль в центре | |||
| Предельная нагрузка | Цена деления | Предельная нагрузка, кгс | Цена деления | |
| А | 2000 | 4 | от +2000 до -2000 | 8 |
| Б | 5000 | 10 | от +5000 до -5000 | 20 |
| В | 10000 | 20 | от +10000 до -10000 | 40 |
