Манжеты резиновые уплотнительные для гидравлических устройств
Описание
Манжеты резиновые уплотнительные для гидравлических устройств применяются для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах, работающих в условиях возвратно-поступательного движения.
Данные манжеты для гидравлических устройств соответствуют ГОСТ 14896-84 и ТУ 38-1051725-86 вместо ГОСТ 6969-54.
Характеристики
|
Параметр |
Значение |
|
|
Материал, из которого изготавливаются манжеты |
резина группы 6 на основе бутадиен-нитрильного каучука |
|
|
Рабочая среда: |
масла |
МГЕ-10А, АМГ-10, АУ, АУП, ЭШ, ТИПА "Р", МВП |
|
гидрожидкости |
ВМГЗ, МГ-20, МГ-30, БСК, ГТЖ-22М, ГГЖ-22 |
|
|
Скорость относительного перемещения, не более |
0,5 м/с |
|
|
Диапазон давления |
0,1 - 50 МПа |
|
|
Допустимая температура |
-60 … + 100°С |
|
|
Величина хода, не более |
10 мм |
|
|
Частота срабатывания, не более |
0,5 Гц |
|
Модификации
|
Исполнение резиновых уплотнительных манжет |
Соответствие исполнений государственным стандартам или техническим условиям |
|
1-100х80-2а |
ГОСТ 14896-84 |
|

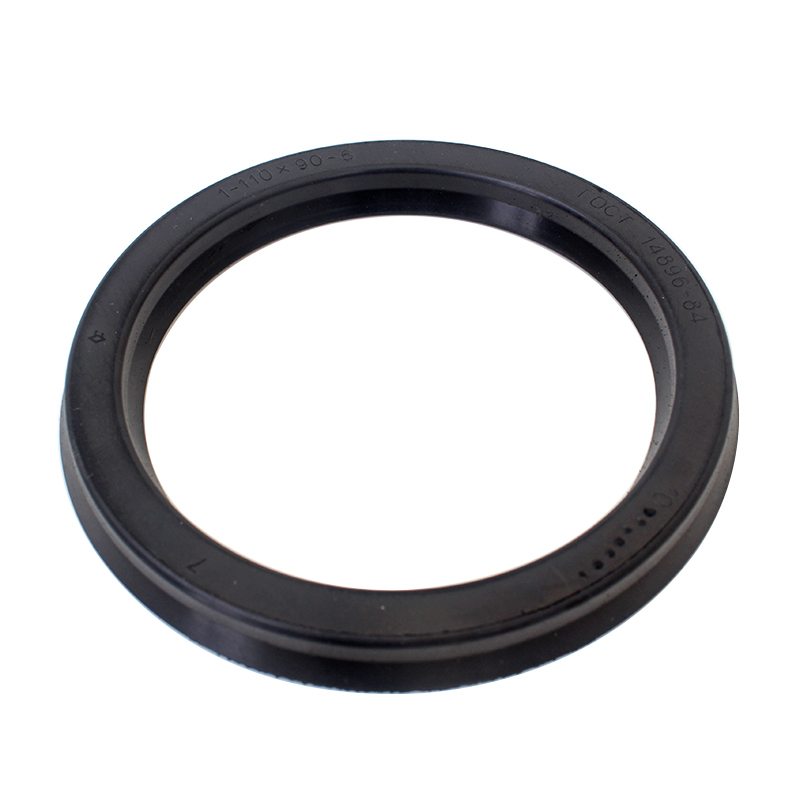

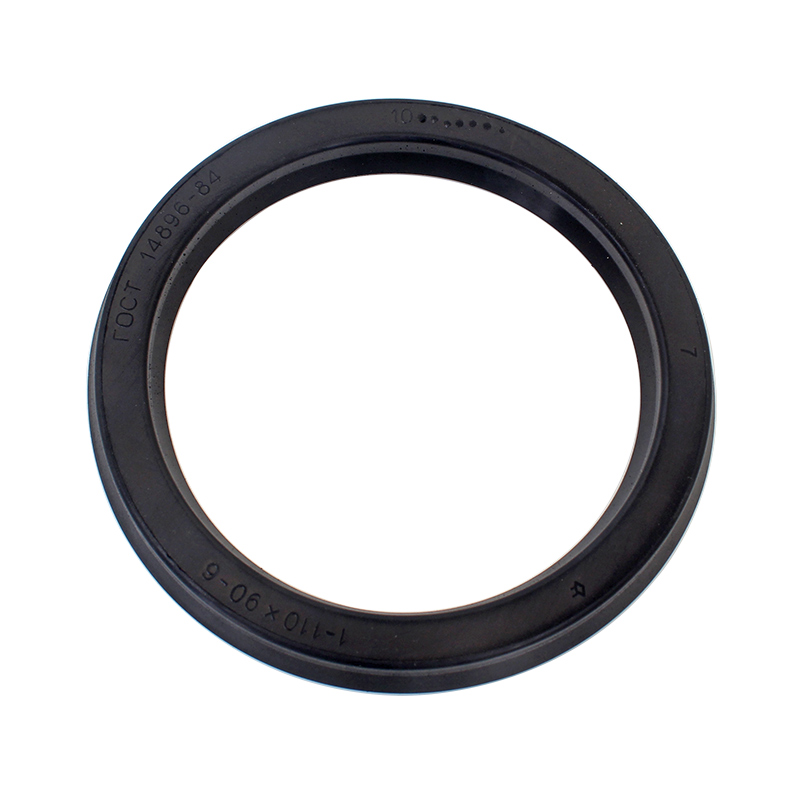

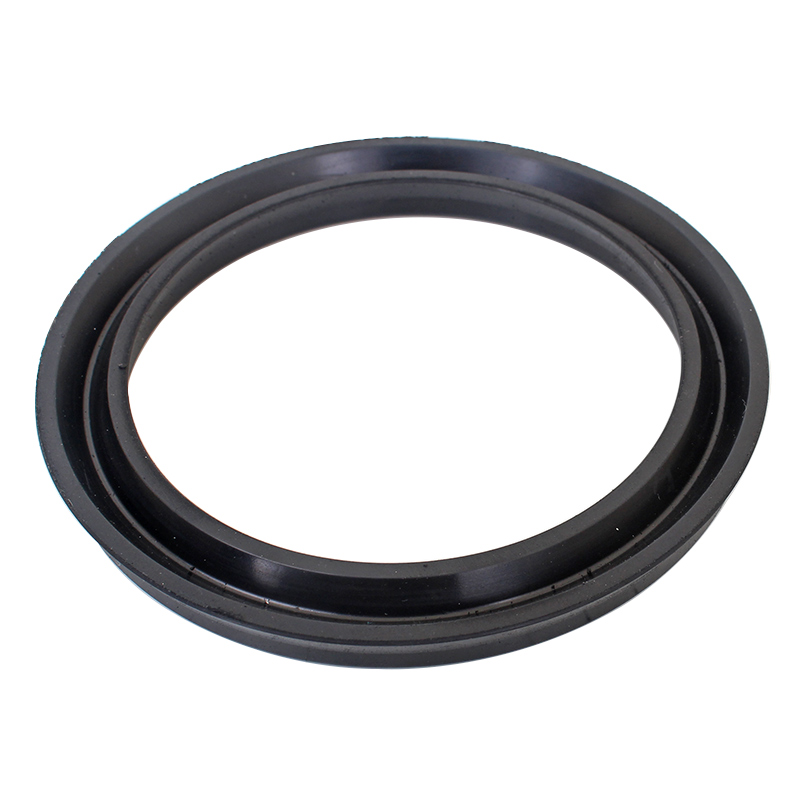

1-110х90-2а |
|
|
1-125х105-2а |
|
|
1-130х110-2а |
|
|
1-140х120-2а |
|
|
1-145х125-2а |
|
|
1-160х140-2а |
|
|
1-270х250-2а |
|
|
1-340х320-2а |
|
|
1-35х25-2а |
|
|
1-38х28-2а |
|
|
1-40х30-2а |
|
|
1-42х32-2а |
|
|
1-50х40-2а |
|
|
1-55х45-2а |
|
|
1-60х50-2а |
|
|
1-63х48-2а |
|
|
1-78х63-2а |
|
|
1-80х65-2а |
|
|
1-85х70-2а |
|
|
3-120х90-2а |
|
|
3-140х110-2а |
|
|
3-25х13-2а |
|
|
3-290х250-2а |
|
|
3-32х20-2а |
|
|
3-50х30-2а |
|
|
3-52х32-2а |
|
|
3-75х50-2а |
|
|
3-80х55-2а |
|
|
3-80х60-2а |
|
|
40х20-1 |
ТУ 38-1051725-86 вместо ГОСТ 6969-54 |
|
45х25-1 |
|
|
48х28-1 |
|
|
52х32-1 |
|
|
55х35-1 |
|
|
60х40-1 |
|
|
62х42-1 |
|
|
65х45-1 |
|
|
70х50-1 |
|
|
80х60-1 |
|
|
90х70-1 |
|
|
100х75-1 |
|
|
120х90-1 |
|
|
125х95-1 |
