Манометр МГП-100

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

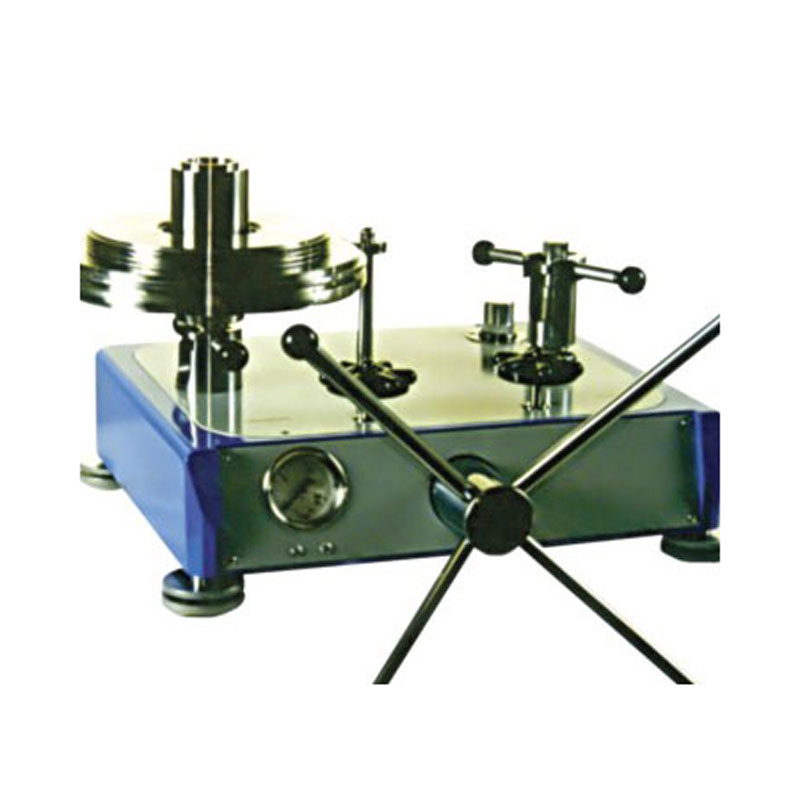

Манометр МГП-100 - газовое, грузопоршневое устройство

Предназначено для произведения дискретного значения газа. Свое применение находит на предприятиях по поверке оборудования и аппаратуры и в частных исследовательских фирмах.

Об оборудовании

Данный тип манометра изготавливается в трех модификациях классов точности: класс 0,01; класс 0,02; класс 0,05. Каждый из них занимается воспроизведением дискретного значения текущего показателя давления во время поверки средства с избыточным давлением, класс которого равен 0,02 или даже выше. Вторая задача это сверхточное измерение показателя давления рабочего газа, которое является избыточным. Так же можно измерять давление жидкости, пара, жидкого кислорода, газообразного кислорода.

МГП работает благодаря «неуплотненному поршню». Другими словами, необходимо сложить общий вес рабочего поршня и устройства, которое принимает грузы, а также вычислить общий вес грузиков, которые находятся на устройстве. Грузики создают давление на поршень, а именно на его нижний торец. Давление вычисляется по формуле, которые мы должны помнить еще со школы.

Является эталоном для поверки и калибровки для средств измерения давления, различных вакуумметров и преобразователей, разного вида манометров.

Эксплуатационные условия

  • Температурный диапазон для рабочего состояния должен вписываться в диапазон от минус 15 до плюс 30 градусов.
  • Максимальное значение влажности окружающего воздуха достигает 80 процентов.
  • Диапазон атмосферного давления 84 … 106,7 кПа.
  • Питание от сети U=220В.
  • Средний значение срока эксплуатации равен 8 лет.
  • Среднее значение наработки до отказа равен примерно 3 000 часов.

Характеристики

  • Поршень имеет размер рабочего хода не меньше 10 мм.
  • Воспроизведение имеет верхний предел вычисления 10 мПа, а это ровно 100 кгс/см2.
  • Воспроизведение имеет нижний предел вычисления 0,04 мПа, а это ровно 0,4 кгс/см2.
  • Стандартный набор грузов имеет значение дискретности во время создания давления в размере 25,0 кПа.
  • Поршень S=0,2 см2. Это значение его площади.
  • Рабочей жидкостью в манометре является азот.
  • L=500mm, B=340mm, H=240mm.
  • Вес исключая грузы достигает 25 килограмм.
