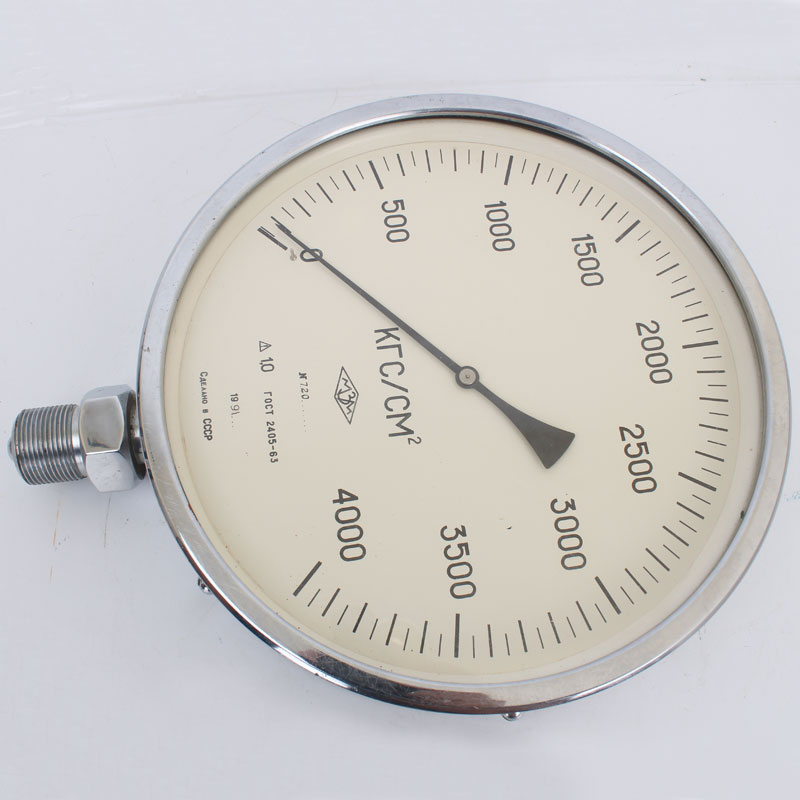

Описание
Манометр СВ-4000 предназначен для измерения избыточного давления взрывобезопасных некристаллизующихся жидкостей, неагрессивных к материалам.
Работа устройства
Точность и надежность работы манометра сверхвысокого давления типа СВ-4000 могут быть обеспечены только при правильном монтаже и эксплуатации.

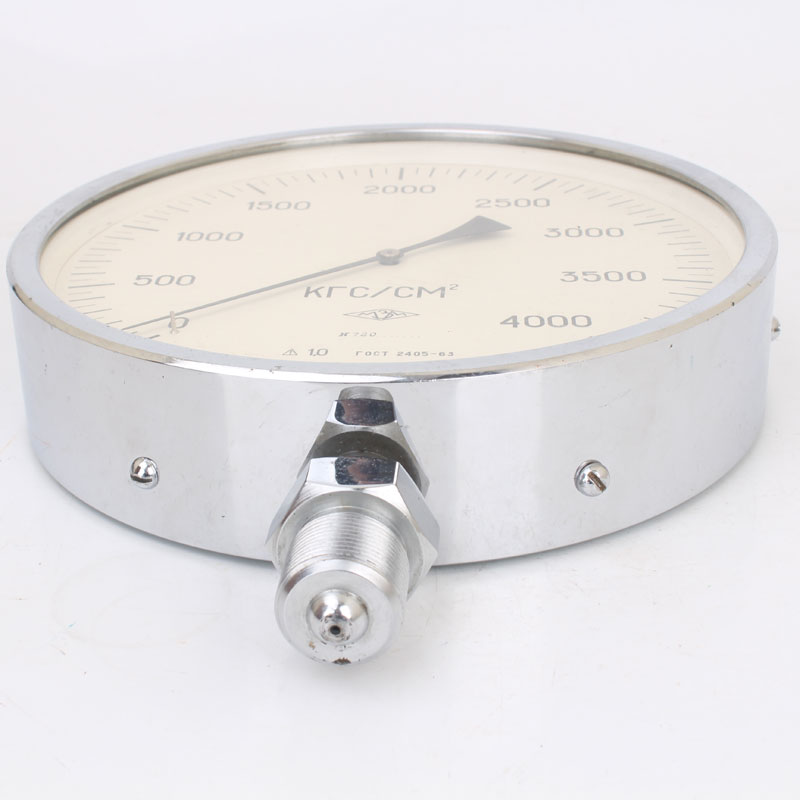

Установите манометр сверхвысокого давления в рабочем положении так, что бы все надписи и цифровые обозначения на шкале читались нормально, а плоскость шкалы совпадала с вертикальной плоскостью.

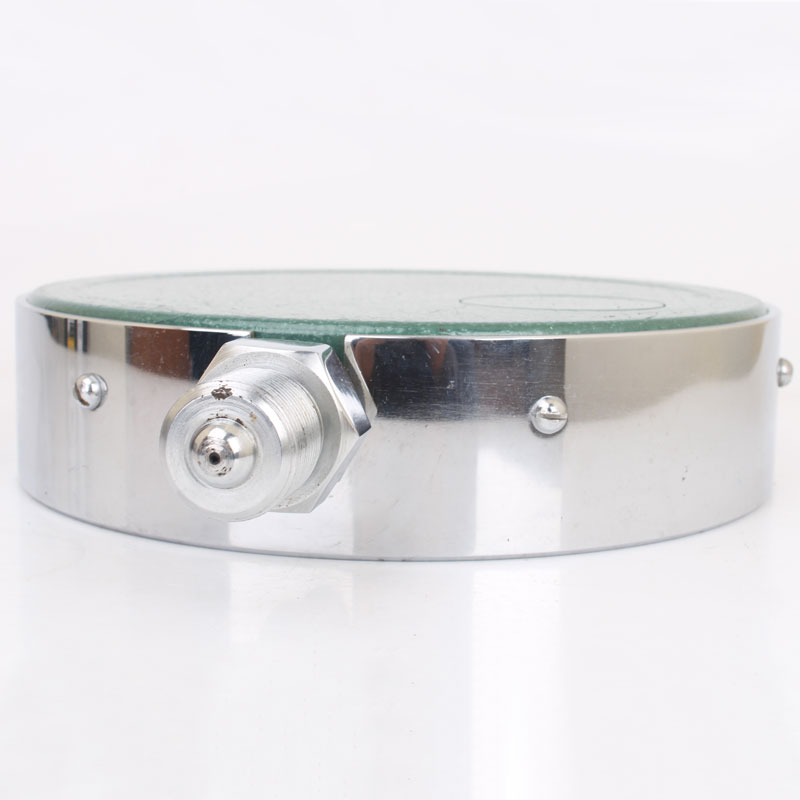

Присоедините манометры сверхвысокого давления к месту отбора давления при помощи его штуцера с наружной резьбой М33х2 в гнездо установки с помощью гаечного ключа S41 таким образом, что бы при уплотнении штуцер
манометра не проворачивался относительно внутренней конической плоскости гнезда установки. Например, уплотнение при помощи накидной гайки и ниппеля, дифференциальной гайки с правой и левой резьбой.

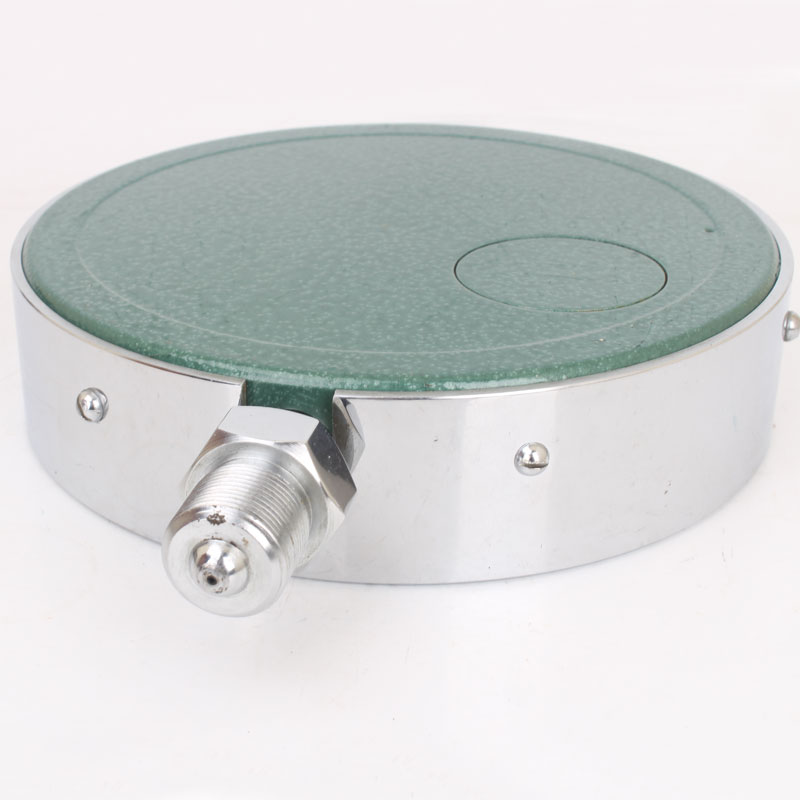

Не присоединяйте манометр сверхвысокого давления вращением за корпус.
Характеристики
| Параметры | Значения |
| Верхний предел измерений | 4000 кгс/см2 |
Рабочее давление в частях от верхнего предела показаний шкалы, не боле
|
1/2 2/3 1 |
| Класс точности | 1 |
| Пределы допускаемой основной погрешности при температуре окружающего воздуха 23±2 °С составляет | ±1% от верхнего предела измерений |
| Климатическое исполнение | УХЛ категория 4.2* по ГОСТ 15150-69 |
| Габаритные размеры | 325х269х64 мм |
| Масса | 6 кг |
| Материалы деталей, контактирующих с измеряемой средой | сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79) |
|
Вероятность безотказной работы за 2000 h.
|
Рс(t)=0,95 Ря(t)=0,97 |
Явные отказы - это отказы, для обнаружения которых не требуется проведения проверки.
Скрытые отказы - это отказы, для обнаружения которых требуется проведение проверки.
Отказом считается выход за допустимые пределы основной погрешности
Схемы

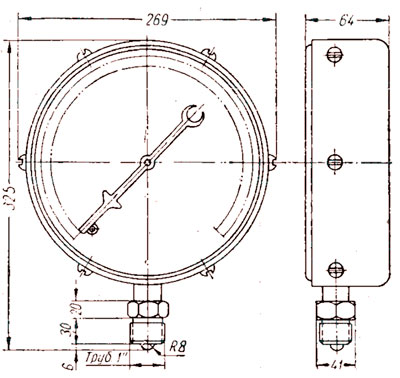

Рис.1. Габаритный чертеж манометра СВ-4000
Комплектация
- Манометр СВ-4000 - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
