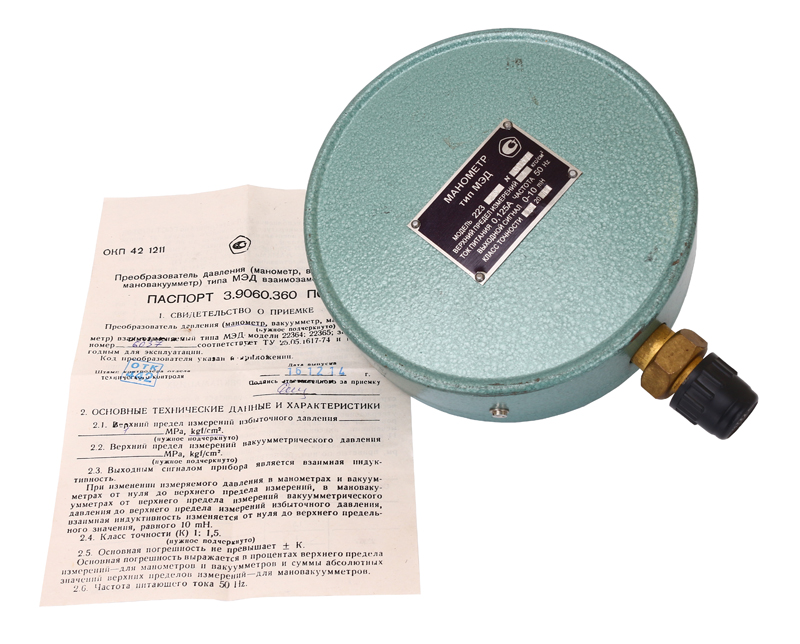

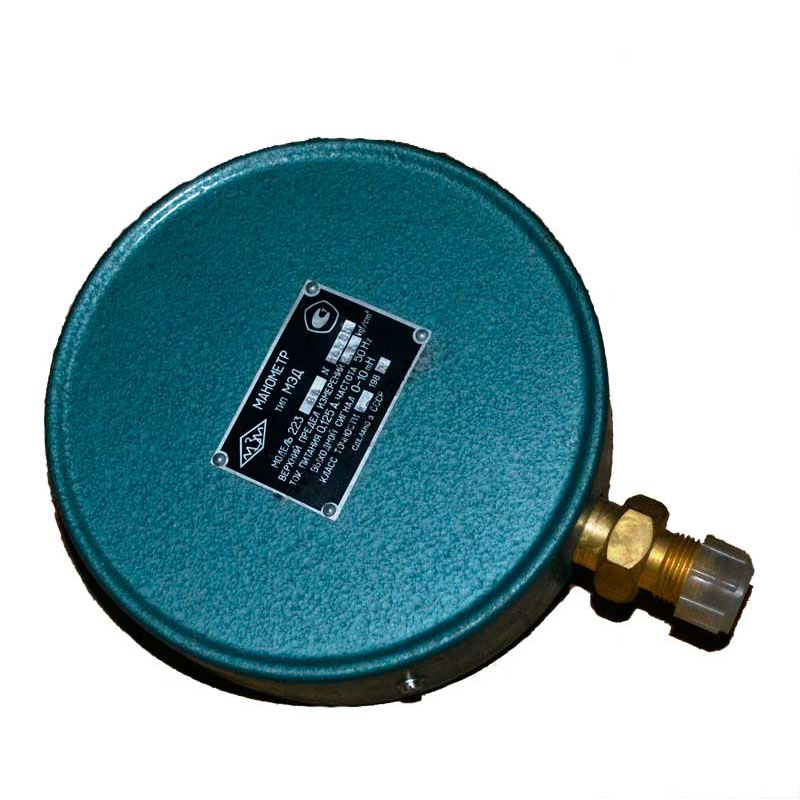

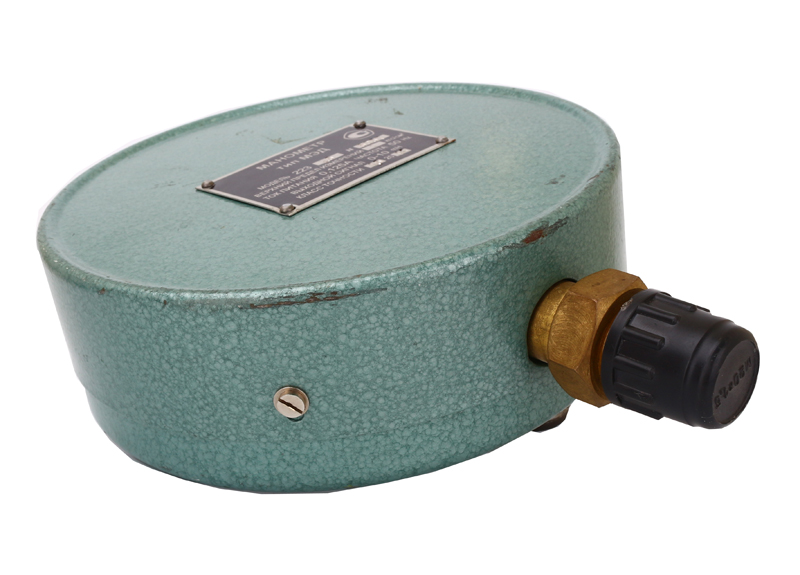

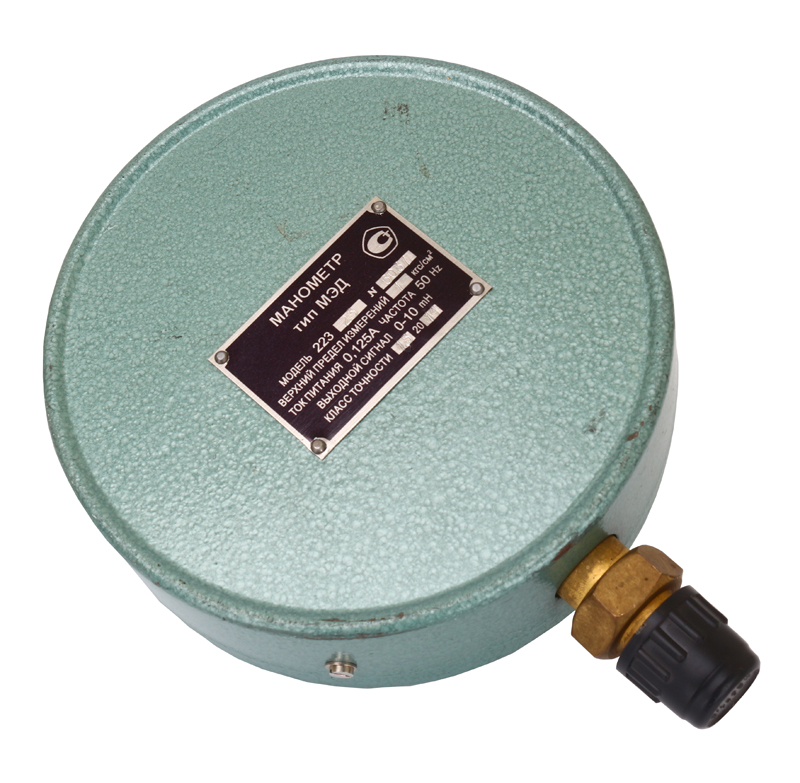

Манометр МЭД-22364, МЭД-22365

Манометр МЭД-22364 и манометр МЭД-22365 может считаться преобразователем показателя давления, датчиком рабочего давления.

Об оборудовании

МЭД-22365 может заменять сломанный МЭД-22364 или же полностью до наоборот.  Физические параметры нашего прибора могут меняться, это зависит от того, как изменяется давление в окружающей среде. Среда может быть как газовой, так и паровой. В датчике, который измеряет давление, может преобразовываться в сигнал унифицированного пневматического или электрического сигнала. Может преобразоваться в цифровой тип кода, который основывается на изменении индуктивности взаимного характера.

Задачей преобразователя давления является преобразование двух видов давления (избыточное и вакуумметрическое) в унифицированный вариант выходного сигнала с переменным током, который привязывается к изменению показателя взаимной индуктивности. Используется на неподвижном объекте, чтобы работать в паре с приборами вторичного характера, дифференциально-трансформаторного типа, с машинами управления и контроля. Измеряются жидкости и газы, которые не агрессивно относятся к покрытию прибора.

Принцип работы

В комплектацию прибора МЭД-22364 и МЭД-22365 входит первичный датчик измерения давления, в который включается приемник давления, схема для обрабатывания сигнала. В зависимости от последних двух деталей, корпус может иметь разную форму, что должно обеспечиваться дополнительной герметичностью во время подключения датчика к объекту. Так же внутри работает устройство для выводов рабочих сигналов.

Типы сигналов, которые подаются датчиком давления, бывает нескольких типов: быстроменяющиеся и медленноменяющиеся. В момент медленноменяющихся сигналов спектр располагается в низких частотах. Для того чтобы произошло оцифровывание такого сигнала, требуется полностью подавить область с высокими частотами, при чем частоты являются помехами. Чтобы заниматься вводом медленноменяющихся сигналов требуется использование интегрирующего АЦП. Именно АЦП занимается процессом интегрирования получаемого сигнала за необходимый отрезок времени. Переменное значение давления измеряет специальный датчик, у которого сигнал является аналоговым.

  • Два класса точности - № 1 и № 1,5.
  • Выходной сигнал может изменять индуктивность в пределе 0,01…10,01 мГн.
  • Выходной сигнал устанавливается максимум за 1 секунду.
  • Габаритные показатели 205 мм в длину; 160 мм шириной; в высоту 185 мм.
  • Весовое значение 2 килограмма.
