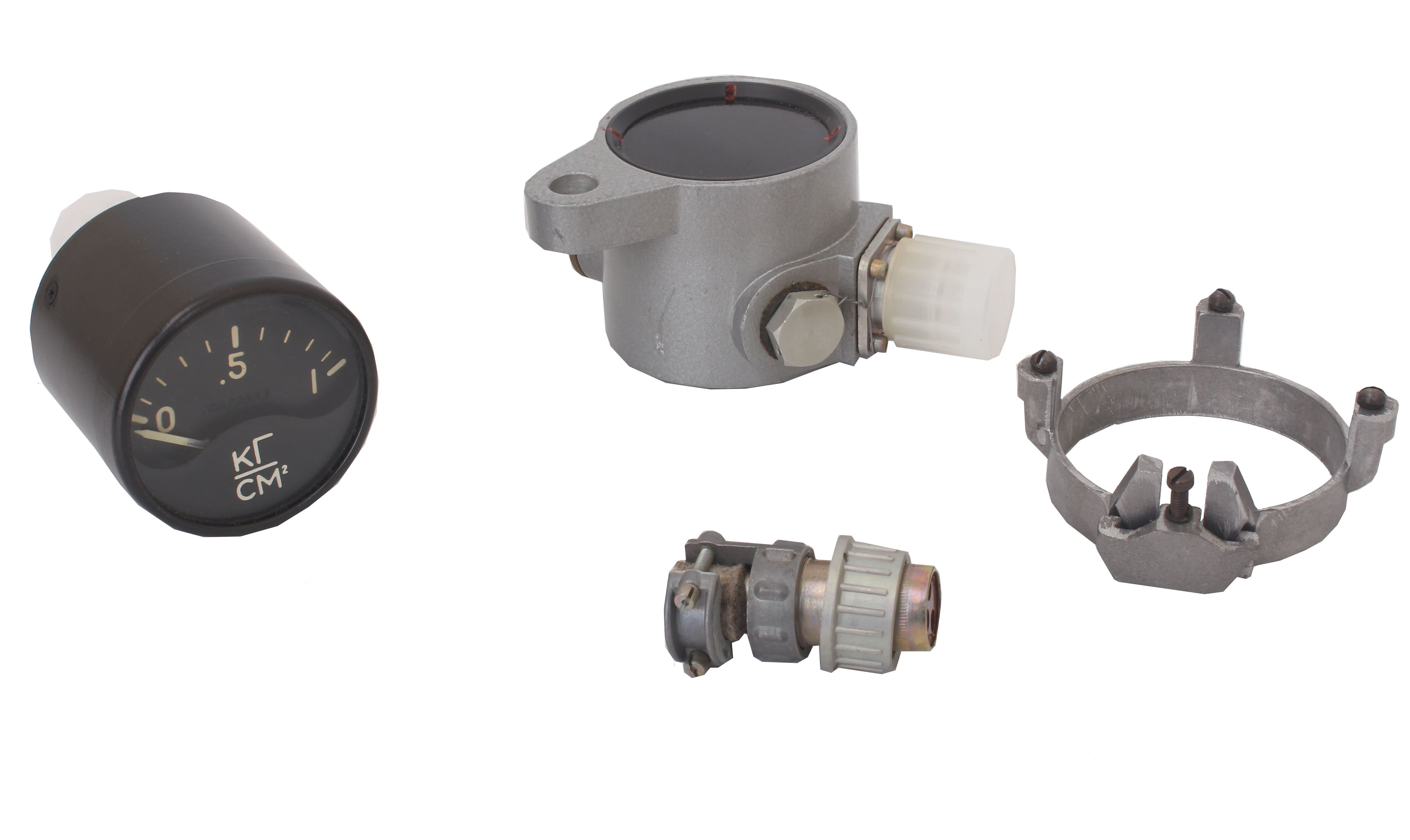

Манометр электрический дистанционный ЭДМУ
Описание
Манометр электрический дистанционный ЭДМУ предназначены для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания, а также могут быть использованы в других системах, где требуется дистанционный контроль избыточного давления неагрессивных жидкостей и газов.
Характеристики
| Диаметр корпуса указателя | 60 мм |
| Предел измерений, МПа | 0,6; 1,5 МПа |
| Предел допускаемой основной погрешности, в % от верхнего предела измерений | ±4%
При комплектовании манометров у потребителя из получаемых раздельно приемников и указателей предел допускаемой основной погрешности манометра ±6 % от верхнего предела измерений |
| Длина соединительного кабеля между приемником и указателем по трассе | не более 60 м |
| Резьба присоединительного штуцера приемника | М 12 х 1: 6H/6g |
| Напряжение питания | 27 В |
| Сила тока | не более 0,15 А |
| Масса манометра | 1,1 кг |
| • По устойчивости к воздействию температуры и влажности окружающего воздуха манометры соответствуют группе исполнения Д3 по ГОСТ 12997 и имеют исполнение УХЛ или исполнение В, категорию размещения 3 по ГОСТ 15150, но для работы при температуре от-60 до + 75°С для приемника и от - 60 до + 60°С для указателя. • По защищенности от воздействия окружающей среды указатель должен иметь степень защиты IP53, а приемник – IP55 по ГОСТ 14254. • Вариация показаний манометров не должна превышать абсолютного значения предела допускаемой основной погрешности • Манометры должны быть устойчивы к воздействию вибрации с частотой 20 – 80 Гц с амплитудой не более 1 мм при ускорении до 100 м/с2 – для приемников и 15 м/с2 – для указателей. • Манометры должны выдерживать воздействие 2000 ударов с ускорением 100 м/с2 длительностью импульса 10 – 15 мс |
|

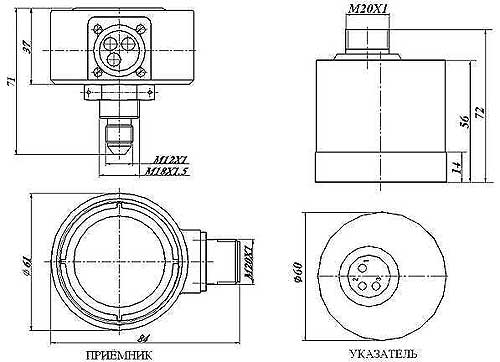

Основные размеры (мм)
