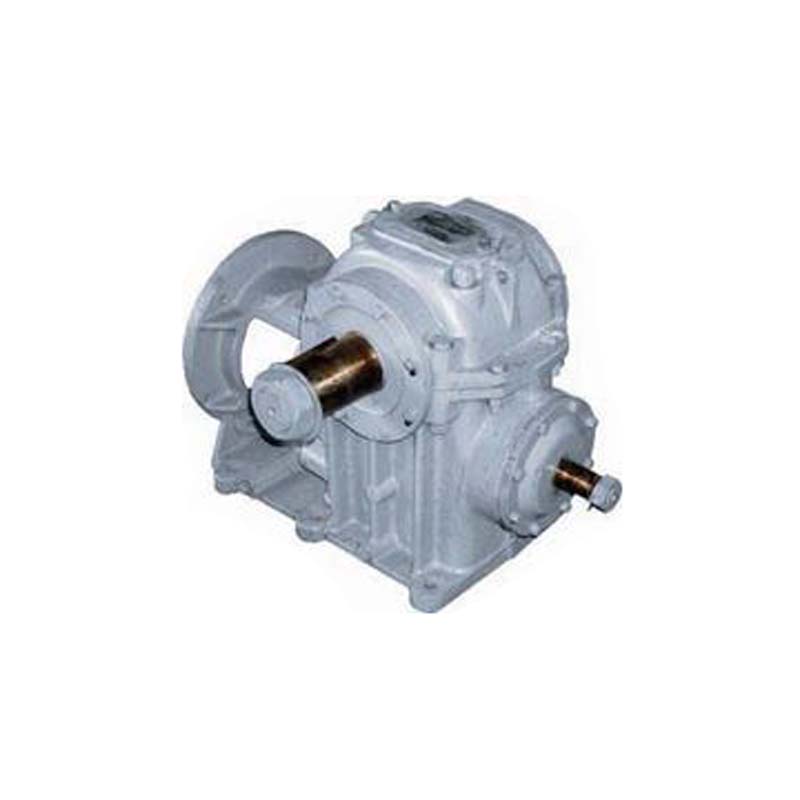

Редуктор РГСЛ-160П

Редуктор глобоидный специальный лифтовый РГСЛ-160 в работе рассчитанный на установку фланцевых двигателей 4АН180S6/18, AH180-6/18, 4АН 160S6/18 и применение в лебёдках пассажирских лифтов.

Назначение

Редуктор предназначен для применения в лифтовых лебёдках, эксплуатируемых в умеренном климате. Используется редуктор РГСЛ-160п в устройстве пассажирских, больничных лифтов.

Устройство и работа

Специальный редуктор глобоидного исполнения выпускается в литом металлическом корпусе. Устройство рассчитано на применение фланцевого электрического двигателя. Механизм работает в кратковременном, повторяющемся режиме (сокращение ПКР), но при снижении нагрузки может использоваться непрерывно.

Применение глобоидного зацепления в редукторе повышает его нагрузочную способность. Крутящий момент в оборудовании «редуктор РГСЛ-160п» не зависит от передаточного числа редуктора. Число оборотов червяка может быть увеличено до 1500 об/мин при условии снижения крутящего момента на 20 %.

В сравнении с цилиндрической червячной передачей глобоидная обладает до 4 раз более высокой несущей способностью за счёт того, что имеет большее число витков червяка и колеса находятся в зацеплении. Но это накладывает дополнительные требования на систему охлаждения редукторов, имеющих такую конструкцию, или требует обеспечения оптимальной продолжительности включения в ПКР.

Редуктор глобоидный специальный лифтовый РГСЛ-160 имеет заводские настройки по выполнению работы:

Наименование параметра

Номинальное передаточный показатель

40 единиц

50 единиц

Быстроходный вал работает с мощностью

4,5 кВт

3,5 кВт

КПД

0,77

0,75

Крутящий момент (номинальный на тихоходном валу)

1500 Нм

Червяк крутится с показателем оборотов

1000 раз в минуту (1500 об/мин если уменьшить крутящий момент на целых 20%))

Рабочая температура

-15 ÷ +40 °С

Применяемые электродвигатели

4АН180S6/18, AH180-6/18, 4АН 160S6/18

Способ крепления двигателя

фланец

Режим работы

повторно-кратковременный, непрерывный (при снижении нагрузки на 40 %)

Масса

230 кг

Размер консольной нагрузки приходящей на выходное вальное устройство

32 кН
