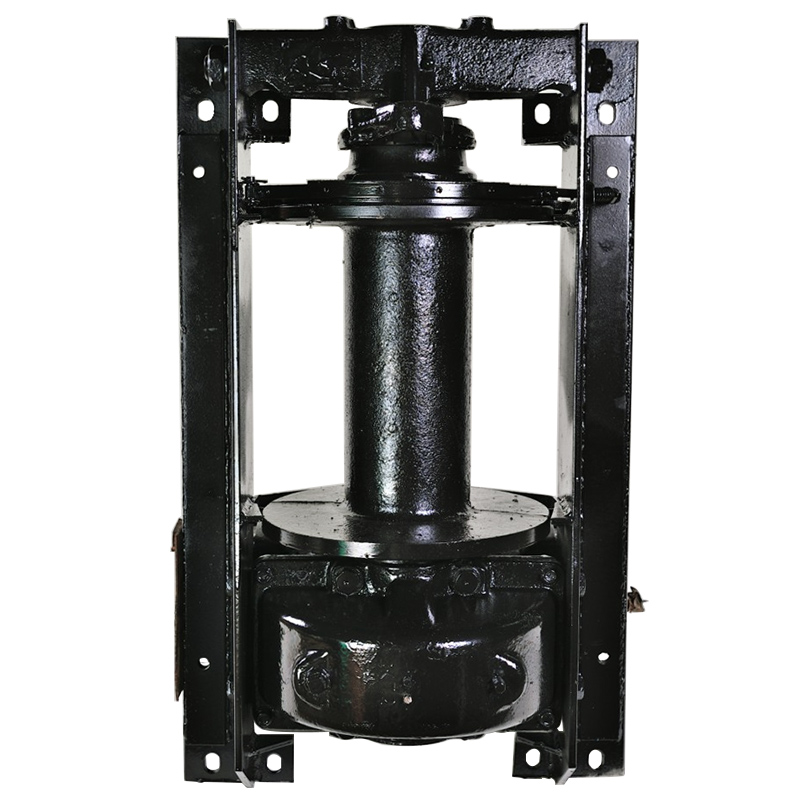

Лебедка с редуктором 260-4501010

Average: 10 (1 vote)

Лебёдка с редуктором 260-4501010 (Код УКТ ЗЕД 8425 39 30) предназначена для большегрузных автомобилей КрАЗ и служит для самовытаскивания автомобиля при преодолении труднопроходимых участков пути вытаскивания застрявших автомобилей и для облегчения погрузки и увязки тяжелых грузов на кузове.

Принцип действия

Привод лебедки осуществляется карданным валом от раздаточной коробки при 710 об/мин, что соответствует третей передачи.

Указания по эксплуатации

Указание по установке и эксплуатации описаны в руководстве по эксплуатации большегрузных автомобилей семейства КрАЗ.

Технические характеристики

Тип редуктора

червячный с нижним расположением червяка

Передаточное число

30

Наибольшее тяговое усилие навивки троса на барабане:

на нижнем слое

120 Ки (12 тс)

на остальных слоях

80 Ки (8 тс)

Рабочая длина троса

60 м

Диаметр троса

22 мм

Масса

288,3 кг

Примечание

В состоянии поставки лебёдка тросом не комплектуется.

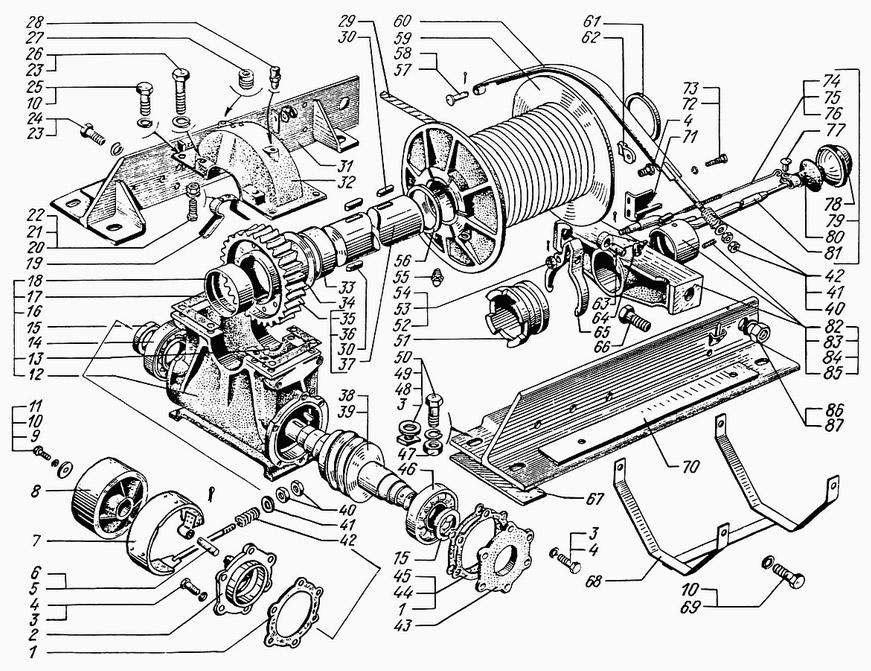

Чертеж лебёдки с редуктором 260-4501010

Чертеж лебёдки с редуктором 260-4501010

№ позиции

№ детали

Наименование детали

Количество деталей в моделях

26

200977

Болт М20х70

4

73

201495

Болт М10х1,5х20

2

69

201540

Болт М12х30

4

25

201542

Болт М12х35

4

11

201544

Болт М12х1,75х40

1

4

202119

Болт М16х2х40

13

28

214-2401025

Сапун редуктора лебедки

1



214-3907020-Б

Коуш троса (Узел/Деталь на иллюстрации не отмечена)

1



214-3907023-Б

Клин коуша (Узел/Деталь на иллюстрации не отмечена)

1

16

214-4501016-10

Картер редуктора лебедки с крышкой в сборе

1

12

214-4501020-11

Картер редуктора

1

18

214-4501022

Втулка вала лебедки

2

17

214-4501046

Прокладка крышки

2

19

214-4501050

Маслосъемник редуктора

1

43

214-4501080

Крышка подшипника с сальником

1

44

214-4501098

Прокладка 0,1 мм

4

45

214-4501099

Прокладка 0,5 мм

1

15

214-4501100

Манжета

2

61

214-4501120-10

Кольцо упорное барабана

1

1

214-4501157

Прокладка уплотнительная картера тормоза

2

5

214-4501174

Палец тормозной ленты

2

83

214-4501235

Втулка опоры

1

63

214-4503048

Ось вилки

1

80

214-4503150

Рукоятка рычага

1

74

214-4503156

Тяга

1

75

214-4503158

Пружина

1

76

214-4503160

Палец

1

32

214Б-4501045-01

Крышка картера

1

39

214Б-4501060-01

Червяк редуктора

1

59

214Б-4501110

Барабан лебедки в сборе

1

33

214Б-4501116

Втулка барабана

2

65

214Б-4503034

Вилка включения муфты

1

42

214Б-4503066

Пружина тормоза

2

29

214Б-4504013-А

Трос лебедки

1

20

220083

Винт М5-6gх22

2

82

242471

Винт М5х12

1



250-4504180

Ролик поддерживающий передний (Узел/Деталь на иллюстрации не отмечена)

1

22

250464

Гайка М5

2

40

250512

Гайка М10х1,5

4

47

250561

Гайка М16х1,5

8

41

252006

Шайба 10,5

4

49

252017

Шайба 16

8

21

252133

Шайба 5

2

72

252136

Шайба 10,2

2

10

252137

Шайба 12 ОТ

9

3

252139

Шайба 16 ОТ

12

23

252141

Шайба 20,5

8

86

252165

Шайба 30

2

77

252704

Заклепка

1

35

255Б-4501035

Колесо червячное

1

34

255Б-4501128

Шайба

1

51

255Б-4503020-02

Муфта кулачковая

1

8

255Б1-4501150

Барабан тормоза

1

2

255Б1-4501154

Картер тормоза редуктора

1

7

255Б1-4501158

Лента тормоза с накладками

1

60

255Б1-4503050

Лента предохранительная тормоза

1

62

255Л-4504026

Зажим крепления троса

2

78

256Б1-1702159

Рукоятка

1

58

258039

Шплинт 3,2х20

1

54

258052

Шплинт 3,6х20

1

52

258056

Шплинт 3,6х40

1

6

258071

Шплинт 5х45

1

48

260-2806019

Планка крепления лебедки

4

36

260-4501030

Вал лебедки в сборе

1

37

260-4501034

Вал лебедки

1

56

260-4501076

Кольцо

1

70

260-4501200

Угольник крепления лебедки передний

1

31

260-4501210

Угольник крепления лебедки задний

1

67

260-4501220

Прокладка

2

84

260-4501230-01

Опора вала в сборе

1

85

260-4501234

Опора

1

68

260-4501240

Ограничитель навивки троса

1

79

260-4503100

Рычаг включения муфты в сборе

1

81

260-4503101

Рычаг муфты

1

71

260-4503170

Кронштейн рычага

1



260-4504060-012

Кронштейн поддерживающего ролика (Узел/Деталь на иллюстрации не отмечена)

2



260-4504064

Ролик поддерживающий (Узел/Деталь на иллюстрации не отмечена)

1



260-4504186

Ролик направляющий задний (Узел/Деталь на иллюстрации не отмечена)

1



260-4504215

Блок заднего выдающего устройства троса лебедки (Узел/Деталь на иллюстрации
не отмечена)

3



260-4504278

Ось блока (Узел/Деталь на иллюстрации не отмечена)

3



260-4504290

Кронштейн роликов (Узел/Деталь на иллюстрации не отмечена)

2



260-4504298

Основание задних блоков (Узел/Деталь на иллюстрации не отмечена)

1



260-4505092

Ролик поддерживающий (Узел/Деталь на иллюстрации не отмечена)

2



260-4505150

Блок натяжения троса (Узел/Деталь на иллюстрации не отмечена)

1



260-4505295

Опора верхнего основания (Узел/Деталь на иллюстрации не отмечена)

1

57

260058

Палец 10х30

1

27

262507

Пробка КГЗ/8"

1

55

264020

Масленка К 1/8"

2

64

264040

Масленка 1/8"

1

66

310688

Болт М30

2

53

311602

Гайка

1

9

312342

Шайба упорная

1

13

346018

Штифт 5х12

2

38

347017

Шпонка

1

30

347133

Шплинт

2

50

348531

Болт М16х1,5х75

8

24

348547

Болт М20х1,5х47

4

87

349601

Гайка М30

2

46

412

Подшипник шариковый

1

14

60412

Подшипник

1



6322-4504131

Кронштейн (Узел/Деталь на иллюстрации не отмечена)

1



6322-4504138

Кронштейн троса (Узел/Деталь на иллюстрации не отмечена)

1
