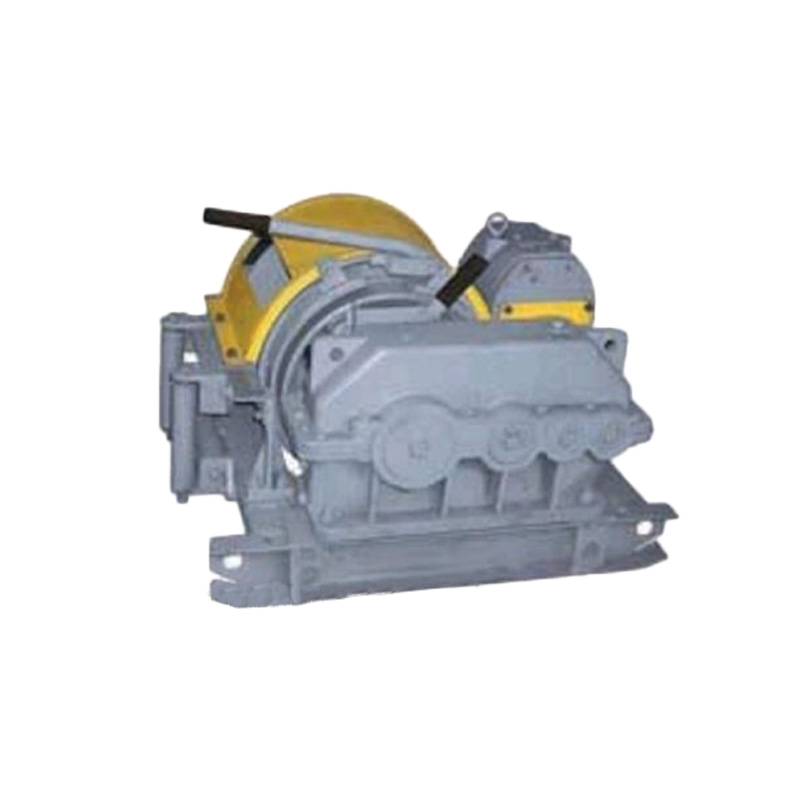

Лебедка ПМЛ

No votes yet
Категория:

Лебедка шахтная маневровая пневматическая ПМЛ является пневмомеханическим оборудованием, осуществляющим маневры ж/д составов.

Назначение

Используется в горизонтальных шахтных выработках, оборудованных линиями пневмоподачи.

Особенности лебедки заключаются в:

  • компактных геометрических размерах,
  • применении редуктора цилиндрического типа, имеющего разъемное исполнение,
  • невысокая трудоемкость процессов сборки/разборки, чем обеспечивается ремонтопригодность устройства.

Конструкция прибора

Лебедка ПМЛ это конструкция из элементов:

  • барабана,
  • редуктора,
  • узла включения/выключения барабана,
  • ограждающей конструкции,
  • ручного тормозящего узла,
  • направляющих роликов.

Соединение входного вала редуктора с пневмодвигателем реализовано посредством муфты с упругими вкладышами. Вал, располагающийся внутри барабана, имеет 2 опоры, реализованные на:

  • подшипнике опорного кронштейна,
  • подшипнике редуктора.

Узел включения/выключения барабана выполнен в виде рычага, расположенного на конусной части вала и закрепленного шпонкой. Рычаг оснащен собачкой, которая через тягу соединена с фрикционным узлом. Для вращения барабана необходимо, чтобы собачка была введена в зацепление с одним из выступов, располагающихся на внутренней поверхности тормозного шкива. Расцепление собачки с выступом приводит к остановке барабана.

В качестве тормоза барабана применен ленточный механизм с ручным управлением.

Для включения и выключения лебедки ПМЛ используется двухходовой кран.

Красная гвардия дала наименование своей разработке

Лебедка шахтная маневровая пневматическая ПМЛ

Тяговое усилие лебедки

12 кН

Передвижение каната по направлению

68 см в секунду (для крайнего слоя навивки)

Барабан может принять такое количество каната

210 метров (для диаметра каната 14 см)

Двигатель ПМЛ

Работает с мощностью 11 кВт

Ротор в двигателе совершает за минуту

1,5 тысячи круговых оборотов

Размеры всей установки

78х112х65 см

Масса

800 кг
