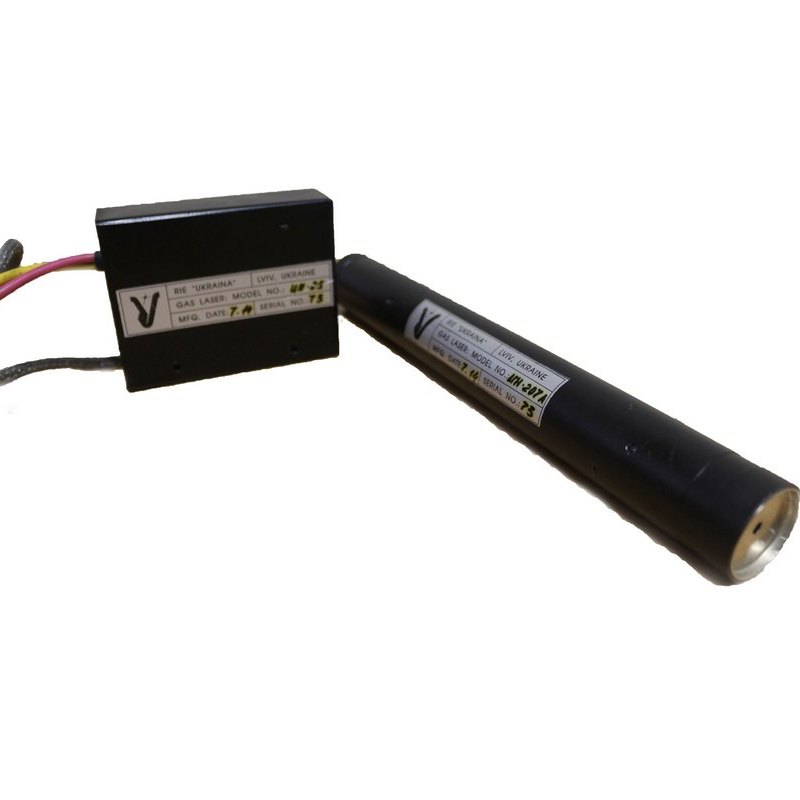

Газовый лазер ЛГН-302

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Лазер ЛГН-302 это атомарное устройство, которое имеет стабилизированный непрерывный режим рабочего процесса.

Об оборудовании

Рабочий процесс может протекать на двух или на одной из двух составляющих излучения. Эти составляющие является ортогональными и поляризированными. Лазер используется как устойчивый источник излучения когерентного типа. Он защищен от механических и климатических воздействий. Рабочий процесс может протекать в любом интерферометрическом устройстве.

Его задача это контроль и измерение величины всех линейных перемещений, которые встраиваются в так называемое обрабатывающее оборудование, которое применяется на предприятиях точного машиностроения. При использовании данного устройства можно решать научно-технические задачи, которые связаны с физическими величинами, которые выражаются через показатель длины. Лазер генерирует излучение по II классу согласно ГОСТ № 12.1.040-83.

Принцип действия

В момент включения ЛГН-302 начинает возникать генерация излучения обоих продольных мод. Расстояние между ними равняется 640,0 МГц. Каждая из двух составляющих поляризирована ортогонально относительно другой составляющей. Всего лишь одна из составляющих для оперативного получения одночастотного режима, подавляется световым фильтром, который находится на выходной части излучателя.

Чтобы стабилизировать частоту необходимо использовать две составляющие. Используя поляризационную призму, составляющие разделяются в имеющемся пространстве, и каждый из них направляется на сектор фотодиода. На выходе из фотодиода сигнал поступает на входную часть на усилитель дифференциального типа, который является частью системы, направленной на автоподстройку частоты.

Если происходит смещение частоты от симметричного положения, то происходит нарушение равенство интенсивности рабочих составляющих нашего излучения. На выходной части дифференциального усилителя производится разностный сигнал, который имеет полярность, которая равно знаку. Его амплитуда прямо пропорциональна текущей величине, которая обозначает о смещении частоты. Во время выявления ошибки, производится сигнал, который направлен на усилитель напряжения, далее он перетекает на усилитель мощности, а его нагрузка является целый нагревательный элемент рабочего излучателя. Он выполнен как проволочная медная спираль.

Характеристики

  • В рабочем процессе участвуют два газа: Helium (гелий); Neon (неон).
  • Мощность рабочего излучения достигает 0,5 мегаватта.
  • Излучение в рабочем процессе достигает длины в 0,63 микрон.
  • Среднее значение рабочего ресурса лазера достигает 15 000 часов.
  • Цветовая гамма производимого излучения является красной.
  • L = 320 мм; B = 121 мм; H = 96 мм.
  • Показатель веса лазера достигает 3 200 грамм.
