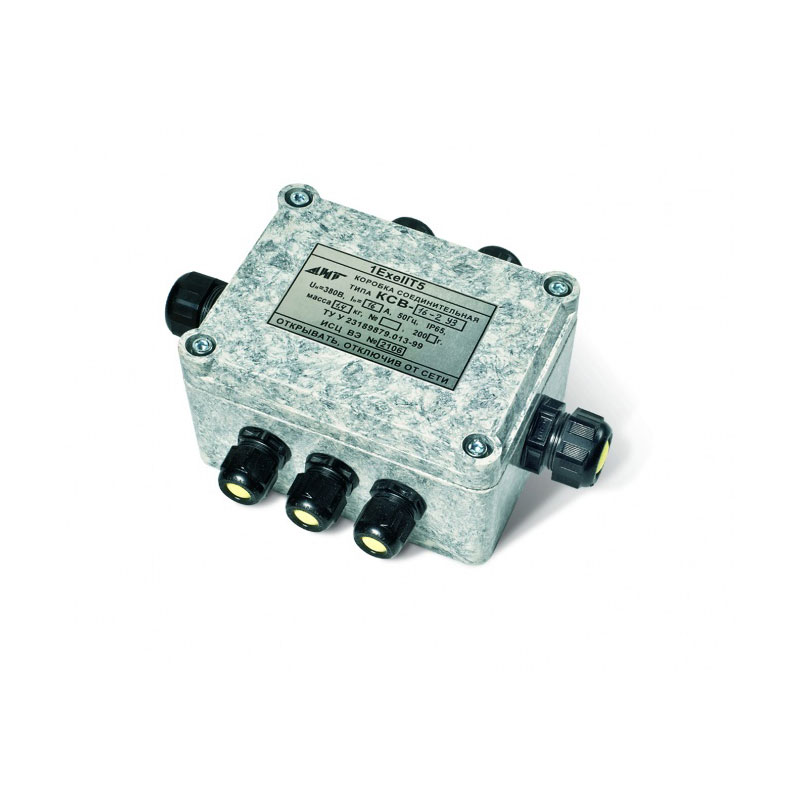

Коробка соединительная взрывозащищенная КСВ

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Коробка соединительная взрывозащищенная КСВ используется как устройство для работы электромонтажного типа в различного типа помещениях, которые имеют взрывоопасные условия во время эксплуатации.

Об оборудовании

При помощи нашей коробки можно производить соединение и разветвление различного типа кабелей, которые могут иметь медные или алюминиевые жилы. Рабочий процесс кабелей проходят в силовой цепи или в цепи, которая управляет постоянным и переменным током. Максимальное значение высоты. Где может использоваться коробка - это высота не выше, чем 2 километра. При этом воздушная среда вокруг коробки не должна содержать газов, которые могут повлиять на работу коробку или повредить ее внешнюю или внутреннюю часть.

Для повышения процента защищенности от взрыва, корпус данного изделия изготавливается из антистатического премикса. Изделие имеет степень взрывозащиты 1ExeIIСT5. Постоянными заказчиками являются предприятия: направленные на добычу и переработку нефтепродуктов, на добычу и передачу газовых материалов, на работу с химическими элементами и многие другие.

Виды исполнения

Коробки выпускаются в четырех модификациях с возможностью изготовления четырех климатических исполнений. Каждая из коробок имеет различные от другой размеры под кабели и их количество. Варианты исполнения: коробка КСВ-2М; коробка КСВ-2; коробка КСВ-3; коробка КСВ-4.

Климатическое исполнение: У = -40…+40 градусов; УХЛ = -60…+40 градусов; ОМ = -40…+45 градусов; Т = -10…+50 градусов.

Обязательном условием для заказа является заполнение специального опросного листа на продукцию.

КСВ-ХХ-Х ХХ

КСВ – коробка соединительного типа взрывозащищённая.

ХХ – значение номинального тока в А.

Х – габарит рабочего корпуса.

ХХ – исполнение по климату и категория размещения (1, 2, 3, 4, 5).

Конструкция и подключение

Изготавливается в четырех вариантах внешней коробки, которые имеют различные габаритные размеры. Коробка состоит из корпуса и крышки, наборные контактные зажимы и кабельные вводные устройства находятся внутри. Защитная работа от попадания пыли или влаги производится при помощи уплотнительных колец, прокладок, заглушек. Чтобы подключить внешний проводник необходимо использовать пружинные и винтовые зажимы. Жила кабеля, который подсоединяют может быть в пределе от 0,5 мм2 до 10,0 мм2.

Винтовые зажимы крепятся на ДИН-рейке. Производящийся контакт между пластиной и жилой, которая проводит ток, поддерживается при помощи прижатия этой жилы к нашей пластине при помощи винта. Это обеспечивает крепкое соединение между ними. Винтовые зажимы подключаются при помощи двух проводников с одинаковым значением всего лишь к одному контакту. Общий ток, который протекает по двум проводникам, не может превышать ток в контактном зажиме, которые имеет определенное назначение значение, потому что ихнее совместное сечение не бывает больше рабочего сечения контактного зажима. Если необходимо подключить заземляющую жилу в подводимом кабеле необходимо использовать зажим с заземлением, который имеет зелено-желтый цвет.

Характеристики

  • Номинальный ток может иметь пять рабочих вариаций: 16А; 25А; 32А; 40А; 63А.
  • Номинальный показатель напряжения сети может быть 380 или 660 Вольт.
  • КСВ-2М имеет размеры 158 х 100 х 82 мм при весе примерно в 1,0 кг.
  • КСВ-2 имеет размеры 160 х 130 х 90 мм при весе примерно в 1,5 кг.
  • КСВ-3 имеет размеры 200 х 150 х 90 мм при весе примерно в 2,5 кг.
  • КСВ-4 имеет размеры 310 х 210 х 84 мм при весе примерно в 4,5 кг.
  • Заводская гарантия в течение 12 месяцев.
