Контакторы ПМЛ-7510 ... ПМЛ-7514

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

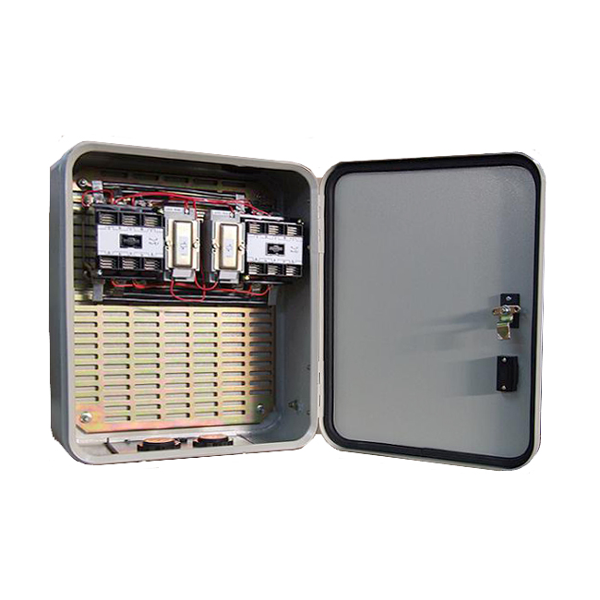

Модели реверсивных контакторов вмещены в металлическую оболочку, без оснащения тепловым реле, с дополнительной возможностью увеличения количества необходимых контактов. Подключение приставок марки ВКЛ повышает количество контактов и легко расширяет функции устройства.

Работа реверсивных контакторов серии ПМЛ-7510 обеспечивает переменный ток цепи управления, в отличие от других моделей ПМЛ девайс оснащен уровнем защиты IP54.

Назначение контакторов ПМЛ-7510, ПМЛ-7511, ПМЛ-7512, ПМЛ-7513, ПМЛ-7514

Контакторы серии рассчитаны на номинальный ток главной цепи 250 А.

Девайс предназначается для разных функций:

  • Комплектации схем управления электрическими приводами;
  • Остановки, реверсирования силовых установок, электродвигателей с короткозамкнутым ротором, других схем и механизмов.

Где применяется

Реверсивные контакторы в металлическом корпусе с реле марки РТЛ обеспечивают защиту электрических силовых установок от воздействий перегрузок, токов при обрывах одной фазы.  Конструкции применяются для обеспечения безотказных работ стационарных установок, а также моделей на дистанционном управлении, для реверсирования, остановки системой токоприемников электроустановок с параметрами:

  • Переменного тока частоты 60 Гц;
  • Напряжения до 660 В.

Особенности (преимущества, недостатки)

Дополнительные возможности обеспечивает увеличение задействованных вспомогательных контактов, которые подключаются при помощи приставок ВКЛ. Выпускаются следующие виды контакторов этой серии, рассчитанные на номинальный ток 250 А:

ПМЛ-7511 2 размыкающие и 2 замыкающие вспомогательные контакты
ПМЛ-7514 8 замыкающих вспомогательных контакта
ПМЛ-7513 4 замыкающих вспомогательных контакта
ПМЛ-7512 4 размыкающих, 4 замыкающих вспомогательных контакта

Комплект поставки

Контакторы на номинальный ток 250 А модели ПМЛ-7510/ПМЛ-7514/ПМЛ-7513/ПМЛ-7512/ПМЛ-7511 1
Эксплуатационная документация (паспорт, техническое описание и инструкция по эксплуатации) 1
Упаковка
Технические характеристики
Параметры Значения
Номинальный ток главной цепи 250 А
Номинальный уровень напряжения по изоляции 660 В
Номинальное напряжение втягивающей катушки 110, 220, 380, 415, 400, 440 В
Частота 60 Гц
Номинальный рабочий ток при напряжении 380 В, 550 В, 660 В 205, 200, 125 А
Максимальный уровень частот включения без нагрузки, с нагрузкой 2400/600 вкл.час
Варианты винтового крепления 4 болта М6
Износостойкость механическая/коммутационная Б 5/0,5, В 3/0,25 млн.циклов
Мощность, необходимая для потребления катушки контактора включения/удержания 800/56,0 В.А
Конструкция Без реле, без установки на DIN-рейку
Мощность двигателя категории АС-3 380 В, 132,0 кВт
Габаритные размеры 600х500х220 мм
Установочные размеры 625х400 мм
Вес 31,5 кг
Уровень защиты IP54
