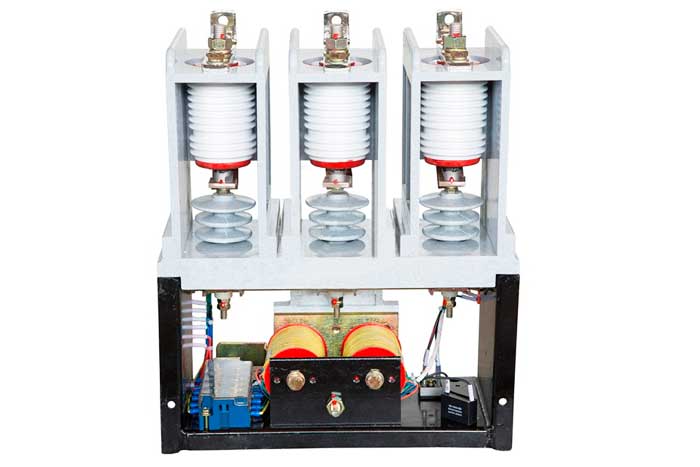

Контакторы КВТв класса 6(10)кВ

No votes yet

Контакторы высоковольтные КВТв класса 6(10)кВ предназначены для коммутации приемников электрической энергии 3-х фазных сетей на номинальных напряжениях 6 кВ и 10 кВ.

Область применения

Контакторы широко используются:

  • в трансформаторных устройствах ввода,
  • для коммутации электродвигателей,
  • в компрессорно-насосных станциях,
  • в других коммутационных устройствах.

Устройство и принцип действия

Контактор КВТв класса 6(10)кВ состоит из 3-х полюсов с единым приводом на все полюса. Управление контактором осуществляется электромагнитным приводом.

Режимы работы:

  • продолжительном;
  • прерывисто-продолжительном;
  • кратковременном;
  • повторно-кратковременном.
Технические характеристики
Модификации КВТв-400/7,2 КВТв-630/7,2 КВТв-800/7,2 КВТв-1000/7,2 КВТв-400/12 КВТв-630/12 КВТв-800/12
Номинальное напряжение главной цепи, кВ 6 10
Номинальный переменный ток главной цепи, А 400 630 800 1000 400 630 800
Номинальная отключающая способность, кА 5
Номинальное напряжение цепи управления, В 110; 220; 380
Пределы напряжения цепи управления, включение 0,75...1,1 Uc
Пределы напряжения цепи управления, удержание 0,6...1,1 Uc
Количество вспомогательных контактов, НО 3 (6)*
Количество вспомогательных контактов, НЗ 3 (6)*
Механическая износостойкость, циклов ВО 1000000
Электрическая износостойкость, циклов ВО АС-3/АС-4 300 000/100 000
Максимальная частота коммутации, циклов ВО в час, АС-3/АС-4 600/120
Диапазон рабочих температур окружающей среды,°С 45 ... +40
Масса, кг, не более 27 28 29 33
