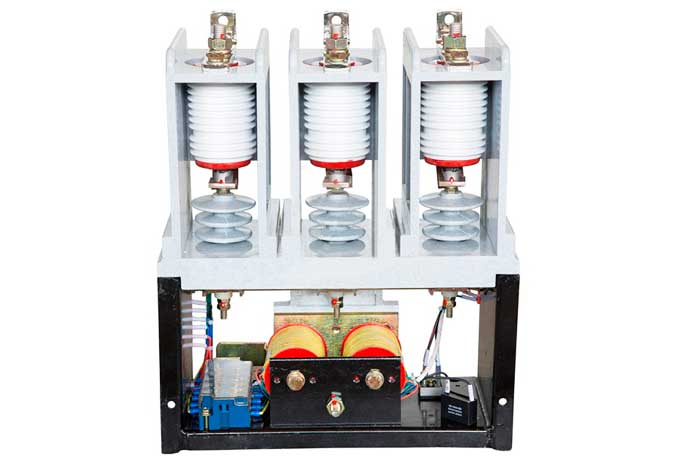

Контакторы КВТв-Э класса 6(10) кВ
Описание
Контакторы КВТв-Э класса 6(10) кВ предназначены для коммутации приемников электрической энергии 3-х фазных сетей на номинальных напряжениях 6 кВ и 10 кВ.
Область применения
Контакторы широко используются:
- в трансформаторных устройствах ввода,
- для коммутации электродвигателей,
- в компрессорно-насосных станциях,
- в других коммутационных устройствах.
Особенности
Контакторы КВТв-Э обладают такими преимуществами:
- уменьшенные габаритные размеры,
- облегчен доступ к вспомогательным контактам,
- повышена трекингостойкость материала корпуса,
- отключающая особенность вакуумных дугогасительных камер 6,3 кА.
| Модификации | КВТв-400/7,2-Э | КВТв-630/7,2-Э | КВТв-400/12-Э | КВТв-630/12-Э |
| Номинальное напряжение главной цепи, кВ | 6 | 10 | ||
| Номинальный переменный ток главной цепи, А | 400 | 630 | 400 | 630 |
| Номинальная отключающая способность, кА | 6,3 | |||
| Номинальное напряжение цепи управления, В | 110; 220; 380 | |||
| Пределы напряжения цепи управления, включение | 0,75...1,1 Uc | |||
| Пределы напряжения цепи управления, удержание | 0,6...1,1 Uc | |||
| Количество вспомогательных контактов, НО | 4 | |||
| Количество вспомогательных контактов, НЗ | 4 | |||
| Механическая износостойкость, циклов ВО | 1 000 000 | 300 000 | ||
| Электрическая износостойкость, циклов ВО АС-3/АС-4 | 250 000/100 000 | |||
| Максимальная частота коммутации, циклов ВО в час, АС-3/АС-4 | 600/120 | |||
| Диапазон рабочих температур окружающей среды,°С | 45 ... +40 | |||
| Масса, кг, не более | 27 | 28 | ||
