Контакторы КВТн-Р

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контактор КВТн-Р предназначен для частых коммутационных операций приемников электрической энергии в системах АВР или реверсирования электрических цепей в электроустановках на номинальное напряжение до 1140 В трехфазного переменного тока частотой 50 Гц.

Область применения

Реверсивный вакуумный контактор широко используется

  • для работы в шкафах управления асинхронными двигателями, установленными в помещениях (категория размещения У3 по гост 15150-69),
  • в крановых приводах,
  • в приводах конвейеров,
  • в системах АВР,
  • в приводах компрессоров, насосов, вентиляторов,
  • в других приводах и электроустановках.

Конструктивное исполнение

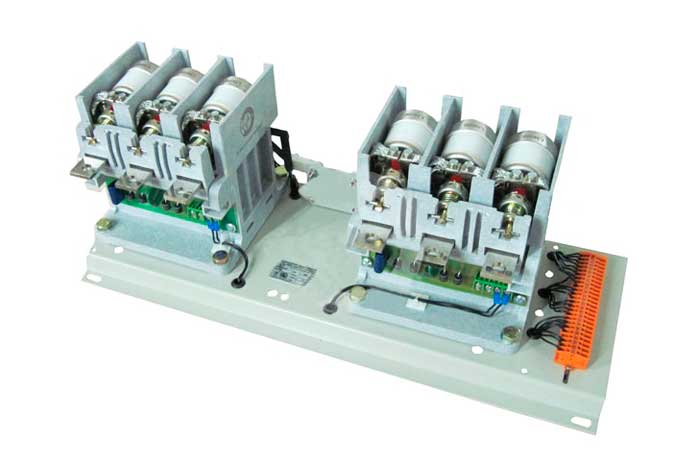

Реверсивная сборка состоит из 2-х вакуумных контакторов типа КВТн, жестко закрепленных на общей станине. Предусмотренная конструкцией механическая и электрическая блокировки исключают возможность одновременного включения обоих контакторов.

Технические характеристики
Модификации КВТн-40/0,66Р КВТн-63/0,66Р КВТн-80/1,14Р КВТн-125/1,14Р КВТн-160/1,14Р КВТн-250/1,14Р
КВТн-400/1,14Р
Номинальное напряжение главной цепи, В 380, 660 380, 660, 1140
Номинальный переменный ток главной цепи, А 40 63 80 125 160 250
400
Номинальная отключающая способность, кА 1,6 2,0 4,5
Номинальное напряжение цепи управления, В 36; 110; 220; 380
Пределы напряжения цепи управления, включение 0,75...1,1 Uc
Пределы напряжения цепи управления, удержание 0,6...1,1 Uc
Количество вспомогательных контактов, НО 3 4
Количество вспомогательных контактов, НЗ 3 4
Механическая износостойкость, циклов ВО 3000000
Электрическая износостойкость, циклов ВО АС-3/АС-4 600 000/60 000
Максимальная частота коммутации, циклов ВО в час, АС-3/АС-4 600/120
Диапазон рабочих температур окружающей среды,°С 45 ... +40
Масса, кг, не более 6 7 9 18
26
