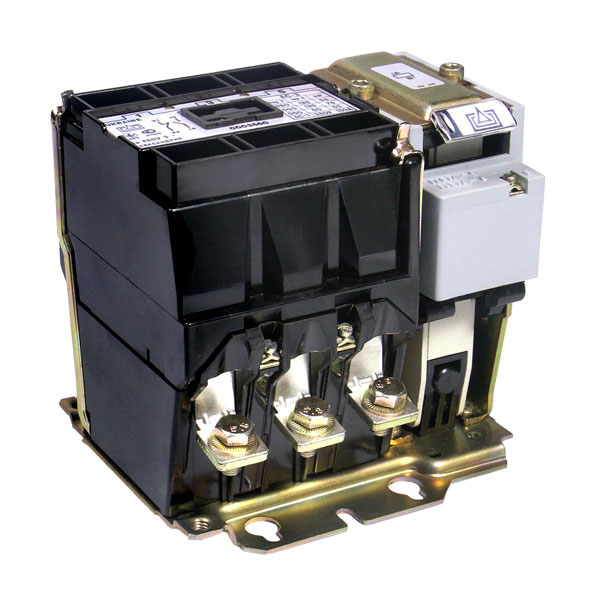

Контактор ПМЛ-5100

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контактор ПМЛ-5100 являет собой пускатель электромагнитного типа, устанавливаемый в системах, используемых для управления работой электрических приводов различного промышленного оборудования. С помощью этого устройства осуществляется запуск и остановка трехфазного электрического двигателя с короткозамкнутым ротором. Контактор допускает возможность добавления дополнительных контактов при помощи специальных приставок.

Конструкционные особенности ПМЛ-5100

Предложенные пускатели выполняются в корпусном варианте из термоустойчивого пластика без специальной защитной оболочки. Степень защищенности устройства от проникновения влаги и пыли отвечает IP00. Устройство имеет упрощенный вариант крепления на вертикальной или горизонтальной плоскости. Для этого потребуется только 3 винта М6. Термическое реле в конструкции контактора не предусмотрено. ПМЛ-5100 может реализовываться в различных модификациях с разным количеством вспомогательных контактов.

  • Вариант ПМЛ-5101 – 2 размыкающих и 2 замыкающих;
  • Вариант ПМЛ-5102 – 3 размыкающих и 3 замыкающих;
  • Вариант ПМЛ-5103 – 1 размыкающий и 3 замыкающих;
  • Вариант ПМЛ-5104 – 1 размыкающий и 5 замыкающих

Использование контактора

Работа пускателя ПМЛ-5100 реализована по нереверсивной схеме с управлением рабочих катушек при помощи переменного тока с напряжением от 24 до 660 В. Пуск двигателя осуществляется при помощи подачи тока к обмоткам статора двигателя, а его остановка возможна без введения дополнительных сопротивлений.

Комплектность поставки

  • Пускатель ПМЛ-5100;
  • Эксплуатационное руководство;
  • Сертификат.
Параметры Значения
Значение рабочего тока: 125 А
Напряжение в рабочей сети: переменный ток до 660 В; частота тока 50 Гц, 60 Гц
Механическая отказоустойчивость: (Б)-5млн. (В)-3млн. циклов
Коммутационная отказоустойчивость: (Б)-0,75млн. (В)-0,3 млн.циклов
Рабочая мощность втягивающей катушки:
режим включения: 500 ВА
режим удержания: 46 ВА
Граничные частоты включений контактора
нагрузка: 600 час-1
нет нагрузки: 2400 час-1
Степень защиты: IP00
Габаритные/установочные параметры: 141х156х155 мм / 125х64 мм
Вес: 4,5 кг
