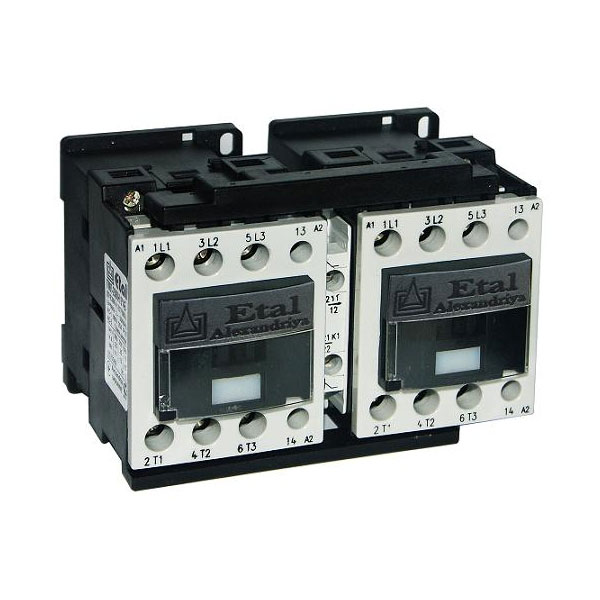

Контактор ПМЛ-2560НЛ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

ПМЛ-2560НЛ представляет собой модифицированную модель реверсивного контактора для использования в системах управления рабочим режимом электрических приводов. Используются предложенные устройства для управления работой лифтовых установок, а именно их приводными двигателями. Могут устройства устанавливаться как в системах управления пользовательских лифтов в жилых домах, так и в системах промышленных лифтовых установок.

Особенности конструкции ПМЛ-2560НЛ

Контакторы этой серии выполнены в виде прямоугольного остова с контактными выходами. Корпус устройства выполнен из прочного термически устойчивого пластика и имеют степень защиты от влаги и пыли IP20. Конструкционно в устройстве предусмотрено наличие двух дополнительных контактов типа 1NO и 1NC, система тепловой защиты отсутствует. Для питания цепи управления контактора используется переменный ток, а для втягивающей катушки может применяться ток с частотой 50 или 60 Гц с возможностью выбора напряжений от 24 В до 660 В или от 110 В до 440 В.

Преимущества контактора

Предложенные контакторы характеризуются повышенной надежностью и отказоустойчивостью. Они могут исполняться в двух варианта износостойкости. Тип "А" выдерживает 20/3,0 млн. циклов (механическая/коммутационная устойчивость), тип "Б" соответственно отвечает следующему показателю 10/1,0 млн. циклов.

Для фиксации контактора в конструкции лифта используется стандартная 35-милимметровая DIN-рейка, к которой устройство крепится с помощью 2 М4-винтов.

Комплектация контактора

  • Устройство ПМЛ-2560НЛ;
  • Инструкция по эксплуатации;
  • Сертификат.
Технические характеристика
Параметр Значение
Значение напряжения по изоляции: 660 В
Значение тока в главной цепи: 25 А
Мощность, которая потребляется катушкой:
режим включение: 87±13
режим удержание: 7,6±1,4
Рабочий ток при напряжениях (категория использования АС-3):
380В 25 А
550В 25 А
660В 16 А
Предельное значение частоты включения
без нагрузки: 3600 вкл/час
с нагрузкой: 1200 вкл/час
Габаритные параметры: 82х120х86 мм
Мощность электропривода для АС-3 категории (380В): 11 кВ
Масса: 850 г
