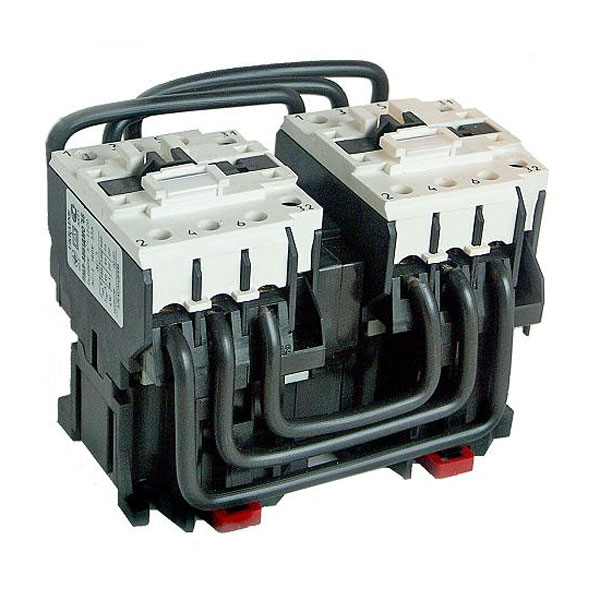

Контактор ПМЛ-1561ДМ
Серия:
Описание
ПМЛ-1561ДМ является реверсивным электромеханическим пускателем, который применяется в системе управления работой электрических приводов. С помощью контактора этой модели осуществляется дистанционный пуск, реверсирование током и отключение 3-фазных электрических двигателей с короткозамкнутыми роторами.
Особенности конструкции ПМЛ-1561ДМ
Контакторы представленной модели реализованы в виде корпусного устройства без защитной оболочки. Степень защиты устройства от внешнего воздействия IP20. Пускатель использует пассивную воздушную систему охлаждения, тепловое реле в конструкции отсутствует. В процессе работы пускателя используется реверсная схема, для питания управляющей цепи втягивающих катушек применяется переменный ток частотой 50 Гц.
Преимущества контактора
- ПМЛ-1561ДМ выполнены в достаточно компактном форм-факторе – их размер составил 88х78,3х105,3 мм;
- Устройства просты в установке – для их монтажа требуется место 50х35х24,3 мм; четыре винта М4 или 35-милиметровая DIN-рейка;
- Наличие вспомогательного размыкающего контакта.
| Параметр | Значение |
| Параметры рабочего тока основной цепи: | 660 V, 10 A, 50 Hz |
| Величина напряжений втягивающей катушки: | от 24 V до 660 V, 50 Hz |
| Износоустойчивость механическая/коммутационная: | А-20/3,0; Б-10/1,5 |
| Значение рабочих токов при напряжениях 380 V, 550 V и 660V: | 16 A, 16 A и 10 A |
| Рабочая мощность втягивающей катушки для режимов: | |
| "включения" | 68±8 VA |
| "удержания" | 8±1,8 VA |
| Граничные частоты включений для режимов: | |
| "нагрузка +" | 3600 вкл/час |
| "нагрузка - " | 1200 вкл/час |
| Вес контактора: | 0,72 kg |
