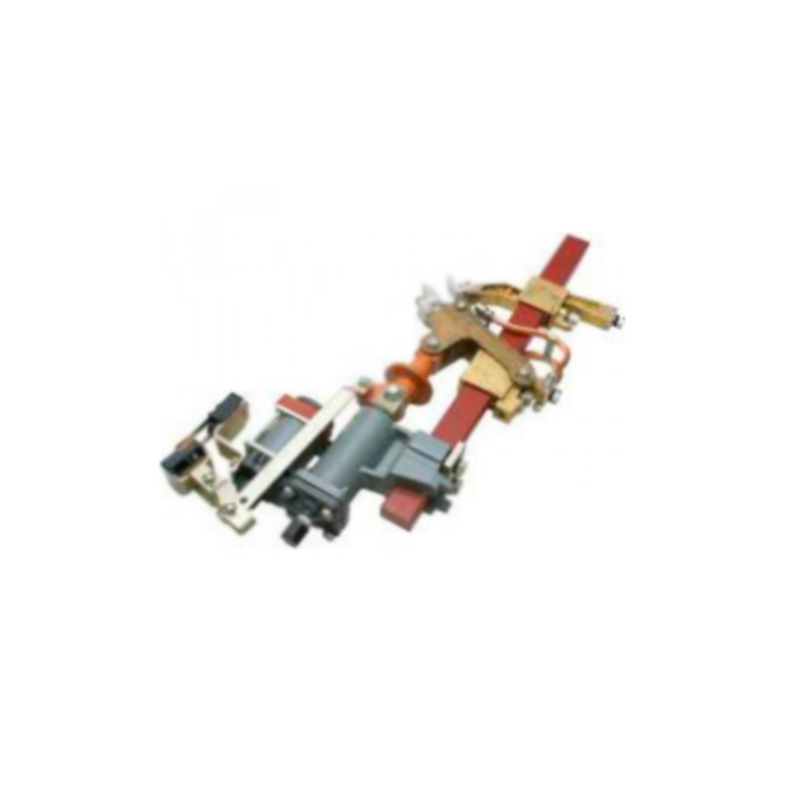

Контактор электропневматический ПК-17, ПК-19
Описание
Контактор электропневматический ПК-17, ПК-19 предназначен для замыкания и размыкания силовых цепей электровоза под током или без тока.
Конструкция
Контакторы состоят из следующих основных сборочных узлов: изолирующего стержня, на котором закреплен кронштейн неподвижного контакта, кронштейн подвижного контакта, пневматический привод с изоляционной тягой и дугогасительная камера.
Конструкция контакторов всех типов аналогична. Различаются они наличием или отсутствием системы дугогашения, конструктивным исполнением дугогасительных камер, вспомогательных контактов и пневматических приводов включающих вентилей. Все детали и узлы контакторов собраны на изолированном стержне.
Характеристики
| Параметры | Значения |
| Номинальное напряжение силовой цепи, В | 3000 |
| Номинальное напряжение цепи управления, В | 50 |
Номинальный ток главных контактов контакторов, А:
|
500 350 |
| Номинальный ток вспомогательных контактов, А | 5 |
| Раствор главных контактов, мм | 24 - 27 |
| Провал главных контактов, мм | 10 - 12 |
| Начальное нажатие главных контактов, Н | 35 - 50 |
| Конечное нажатие главных контактов, Н | 270 |
| Нажатие вспомогательных контактов, Н | 15 - 25 |
| Номинальное давление сжатого воздуха, кПа | 500 |
| Наименьшее давление сжатого воздуха для нормальной работы ПК, кПа | 350 |
Масса контакторов, кг:
|
12,6-14,3 25-28 28-31 31-38,5 |
