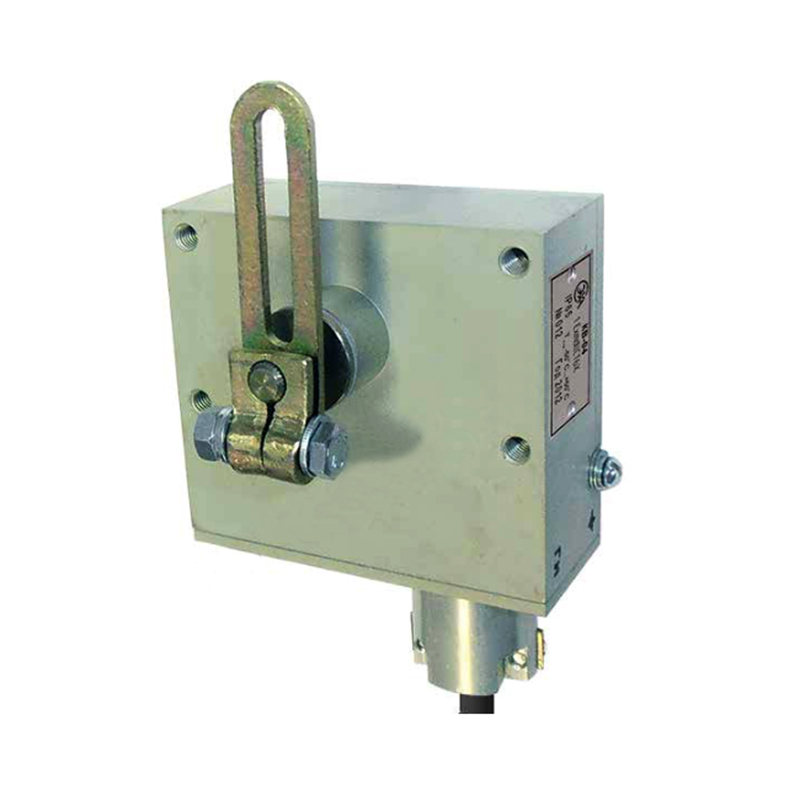

Конечный выключатель КВ-04

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Конечный выключатель КВ-04 предназначен для коммутации электрических цепей при достижении конечных положений подвижных частей пневмопривода двухпозиционной трубопроводной арматуры и использования в качестве датчика положения других устройств промышленной автоматики.

Выключатель обеспечивает коммутацию двух внешних электрических цепей при повороте оси по часовой и против часовой стрелки от нейтрального положения на суммарный угол до 90°.

Принцип действия

Принцип действия выключателя КВ-04 заключается в управлении работой двух герконов постоянным магнитом, перемещение которого в прямом и обратном направлении связано с поворотом оси выключателя. Переключение каждого из двух герконов происходит в одном из конечных положений, соответствующим определенному углу поворота оси.

Условия эксплуатации:

температура окружающего воздуха: от минус 50 до плюс 60 °С;
атмосферное давление: от 630 до 800 мм рт. ст.;
относительная влажность воздуха: 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Монтаж

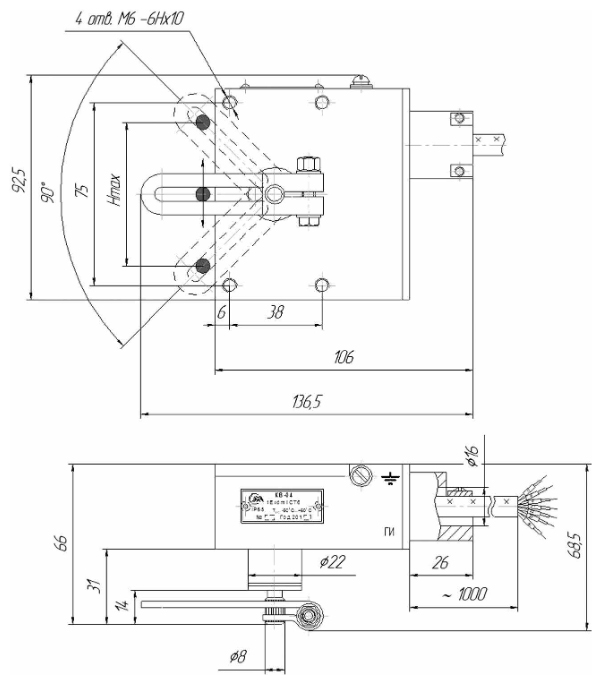

Для крепления выключателя конечного КВ-04 непосредственно на оборудовании или на специальном кронштейне в корпусе предусмотрено четыре резьбовых отверстия М6х10.
Конструктивно предусмотрена возможность монтажа кабеля в металлорукаве с наружным диаметром 16 мм.

Гарантия

Гарантийный срок хранения - 3 года.
Гарантийный срок эксплуатации - 18 месяцев.

Характеристики

Выключатель обеспечивает коммутацию двух внешних электрических цепей с активной нагрузкой со следующими параметрами:	род тока	постоянный, переменный
	максимальная коммутируемая мощность	4 Вт, 4 В·А
	диапазон коммутируемых токов	от 5·10^-6 до 0,25 А
	диапазон коммутируемых напряжений	от 0,05 до 60 В
	частота коммутируемого сигнала, не более	10 кГц
Параметры перемещения привода, обеспечивающие коммутацию внешних электрических цепей:	суммарный угол поворота оси по часовой и против часовой стрелки от нейтрального положения	до 90°
	дополнительный ход, не менее	30° от точки срабатывания
	зона возврата, не более	5°
	вариация срабатывания, не более	10°
Регулировка точек срабатывания		в пределах от 0 до 30° в каждом направлении
Средняя наработка на отказ, не менее		1∙10⁶ коммутационных циклов
Полный срок службы, не менее		10 лет
Степень защиты внутренних элементов от пыли и воды		IP 65 по ГОСТ 14254-96
Масса, не более		0,75 кг

Взрывозащищенность

Выключатель имеет уровень взрывозащиты "взрывобезопасный", виды взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ 30852.1-2002 и "герметизация компаундом" по ГОСТ 30852.17-2002, маркировку взрывозащиты 1ЕхdmIIСТ6Х для КВ-04 и 1ЕхdIIСТ6Х для КВ-04-01 по ГОСТ 30852.0-2002.
Выключатель может быть установлен во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, гл. 7.3. ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.
Выключатель соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).
