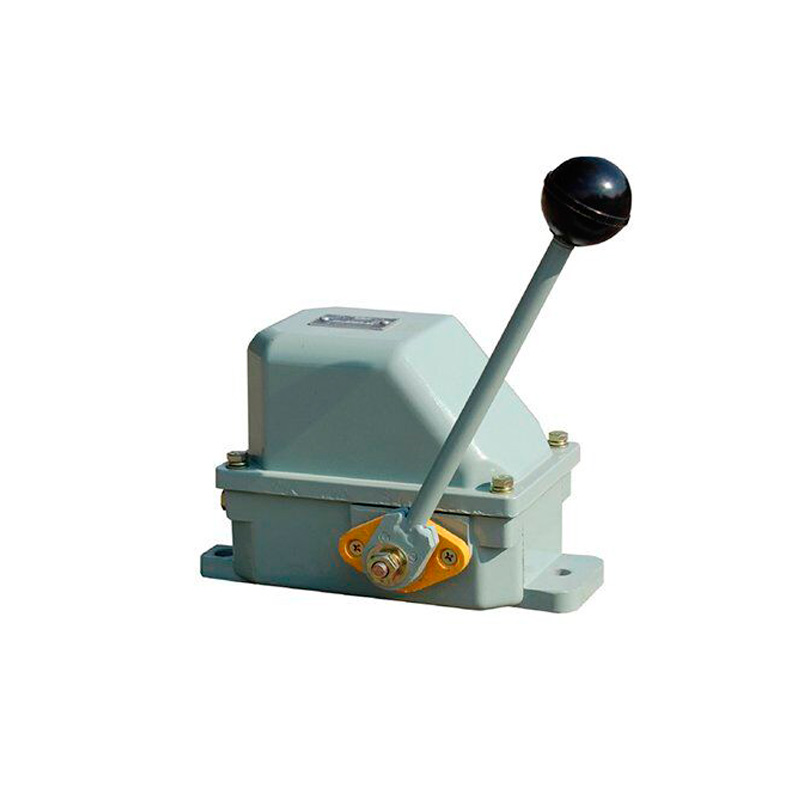

Концевой выключатель ВУ-701

Концевой выключатель ВУ-701 используют в основном в качестве ограничителей горизонтального перемещения.

Конструкция

Корпус выключателя КУ-701 выполнен литым из алюминиевого сплава в брызгозащищенном исполнении. При установке на открытом воздухе рекомендуется защищать выключатели от воздействия атмосферных осадков.

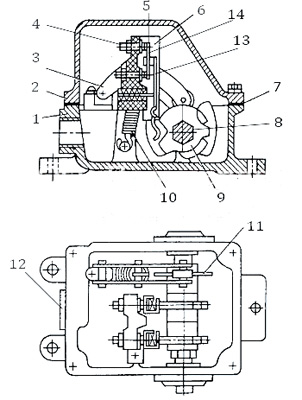

Внутри корпуса (1) закреплен вал (8) на котором находятся кулачковые шайбы (9), храповик (11) , а снаружи выключателя на валу закрепляется рычаг привода. Движение храповика ограничивает фиксирующий механизм (5) усилие которого контролируется пружиной (10).

Следующий важный узел выключателя КУ-701 - это блок контактов. Он состоит из изоляционной клемной колодки (6) на которой крепятся неподвижные контакты (4), два рычага (13) с контактными мостиками подвижных контактов (5). На поверхности медных контактов нанесен слой технического серебра, что повышает срок службы выключателя.

Механизм выключателя защищен от воздействия агрессивной среды крышкой (2) герметичное соединение которой с корпусом обеспечивает уплотняющая прокладка (7).

Пружины удерживают контакты в замкнутом состоянии. При отклонении рычага выключателя КУ-701 от нормального положения, вал поворачивается и выступы на кулачковых шайбах оказывают давление на выступ рычаг на котором закреплен мостик подвижных контактов. Рычаг поворачивается, происходит разрыв цепи главного тока или тока управления.

Концевые выключатели КУ-701 допускают любой порядок замыкания контактов. Этот порядок регулируется кулачковыми шайбами положение которых на валу можно изменить.
