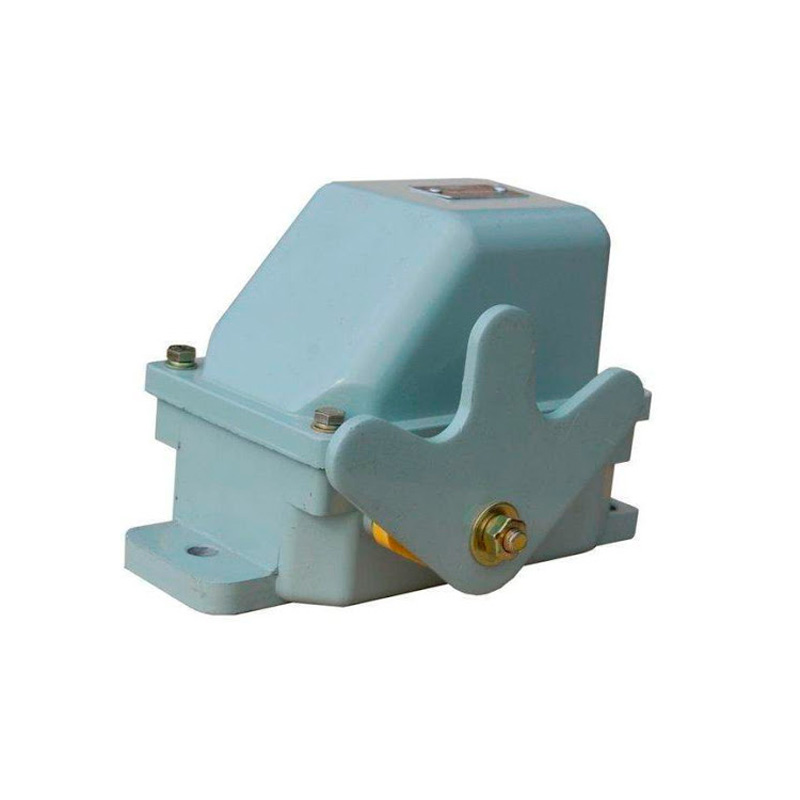

Концевой выключатель КУ-704
Описание
Концевой выключатель КУ-704 предназначен для включения и выключения цепей управления механизмов и применяются в качестве путевых.
Конструкция
Корпус концевого выключателя КУ-704 выполнен литым из алюминиевого сплава в брызгозащищенном исполнении. При установке на открытом воздухе рекомендуется защищать выключатели от воздействия атмосферных осадков. Внутри корпуса закреплен барабан с кулачковыми шайбами, при повороте которого замыкаются или размыкаются контакты блока кулачковых элементов.
Принцип действия
На изоляционном основании блока кулачковых элементов укреплены четыре неподвижных контакта и два рычага с контактными мостиками. Контакты выполнены из серебра. Пружины удерживают контакты в замкнутом состоянии. При подходе выступа кулачковой шайбы под выступ рычага последний поворачивается и контакты размыкаются.
На валу выключателя КУ-704 устанавливают храповик, который фиксирует приводной рычаг в нулевом и двух крайних положениях. Кулачковый барабан выключателя КУ-704 поворачивается при воздействии штыря на вилку.
Характеристики
| Тип привода: | рычаг пластинчатый, W-образный |
| Фиксация: | В каждом положении |
| Количество возможных положений рычага: | 3 |
| Количество устойчивых положений рычага: | 3 |
| Число электрических цепей: | 2 |
| Ток, при котором выключатель может работать долгое время | 10 А |
| Напряжение переменного тока | 220, 380 В |
| Напряжение постоянного тока | 110, 220, 440В |
| Частота включений-отключений | до 600 в час |
| Температура окружающей среды | от -40 до +40°С |
Схемы
Рис.1. Изображение способов установки концевого выключателя КУ-704
