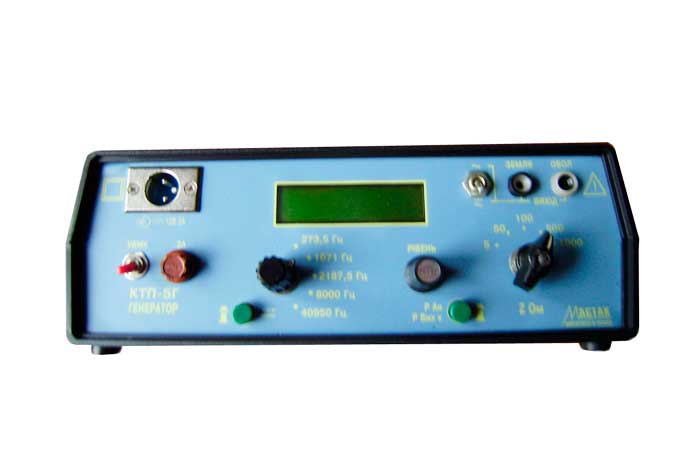

Комплект КТП-5

No votes yet
Категория:

Комплект КТП-5 предназначен для поиска и определения трассы оптического кабеля и других подземных коммуникаций с металлическими элементами, автоматического определения глубины залегания и мест повреждения кабеля.

Функциональные возможности

Комплект КТП-5 обеспечивает:

  • подачу сигнала в подземную коммуникацию гальваническим способом, или индуктивным с поверхности почвы в необходимом месте трассы,
  • трассировку линии в активном (273,5; 1071; 2187,5; 8000; 40950 Гц) и пассивном (50 Гц) режимах;
  • автоматическое определение глубины залегания трассы,
  • наведение на трассу — изображение на ЖКИ-дисплее направления на трассу (стрелками влево или вправо),
  • измерение силы тока в линии,
  • индикацию перехода на «не свою» трассу,
  • определение трассы по максимуму и минимуму,
  • определение мест снижения сопротивления изоляции и нахождения муфт.
Технические характеристики
Параметры Значение
Приемник
Рабочая частота, Гц 273,5;1071;2187,5;8000+-2,5; 40950+-10
Режим работы непрерывный, с прерыванием сигнала
Частота прерывания, Гц 0,5
Исходящая мощность на частоте 1071; 2187,5; 8000 Гц 10 Вт
Коэффициент гармоник 1071 Гц, % не более 5
Исходящее напряжение частоты 1071 Гц не более 100 В
Ток частоты 40950 Гц в антенне излучателя, А 0,3
Ток, А 2,0
Продолжительность непрерывной работы, часов 8
Приемник
Поиск трассы и глубины автоматически на частотах, Гц 273,5; 1071; 2187,5; 8000
Коэффициент усиления, не менее, раз (дб) 30000 (90дБ)
Диапазон действия АРУ, не менее (дб) 0 - 80
Диапазон измерения глубины залегания кабеля (м) 0,1 - 6
Помехозащищенность:
  • от синусоидальных помех частотой 50 Гц
  • от импульсных помех частотой 50 Гц
не менее 180 дБ
не менее 30 дБ
Электропитание аккумулятор типа АА 6 шт., (В) 7,2
Время непрерывной работы, (год) 20
Поисковое устройство
Габаритные размеры, мм 780х170х120
Масса, кг 0,75
Блок питания от сети переменного тока напряжением 220В:
Мощность потребления, В 35
Выходное напряжение при токе потребления 2,0 А, В 15+-0,5
