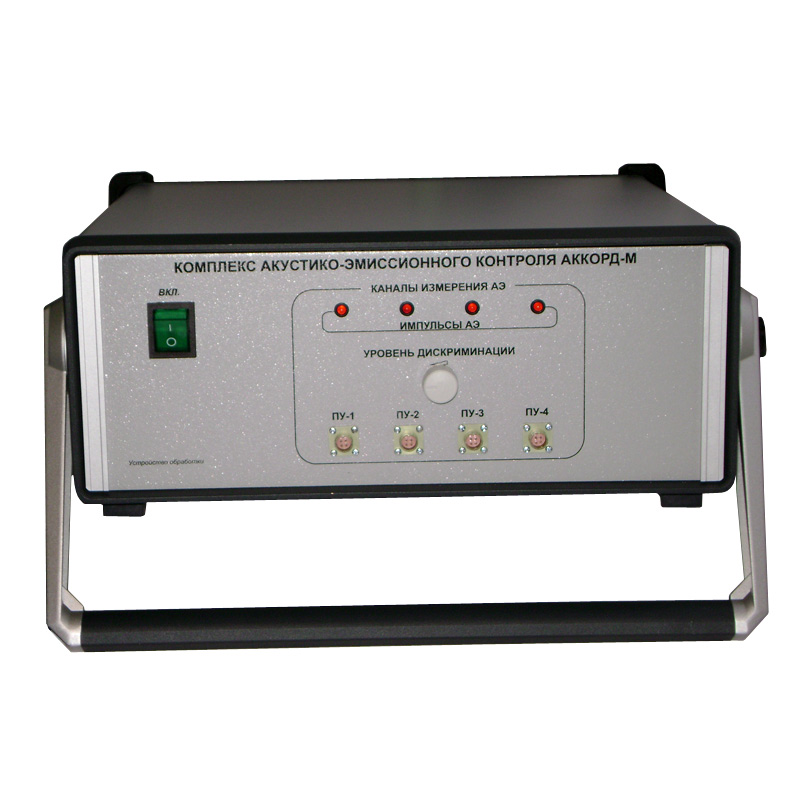

Комплекс контроля АККОРД-М

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Комплекс контроля АККОРД-М предназначен для обнаружения в сосудах (новых и после эксплуатации) опасных дефектов, которые развиваются в процессе их гидравлических или пневматических испытаний. Работа комплекса АККОРД-М основана на использовании метода акустической эмиссии в ультразвуковом диапазоне частот.

Конструктивные особенности

Комплекс АККОРД-М состоит из:

  • пьезоэлектрических преобразователей акустической эмиссии ПАЭ, которые работают в ультразвуковом диапазоне частот;
  • предварительных усилителей ПУ для усиления и передачи сигналов АЭ;
  • блока обработки (БОАЭ) сигналов АЭ;
  • импульсного имитатора сигналов АЭ, который позволяет оперативно проводить проверку работоспособности и калибровку измерительных каналов, определять скорость распространения ультразвуковых колебаний в металлоконструкции, проверять точность определения координат дефектов;
  • компьютера персонального (ПК) переносного класса Notebook, который обеспечивает накопление, обработку и анализ информативных параметров АЭ;
  • В состав устройства обработки УО входят: четырехканальный блок обработки сигналов АЭ (БОАЭ); модуль ввода/вывода МВВ аналоговых сигналов амплитуды АЭ, а такжецифровых сигналов (импульсов АЭ) в персональный компьютер.

Блок обработки сигналов АЭ осуществляет фильтрацию, усиление, амплитудную дискриминацию и нормирование импульсов АЭ и обеспечивает, при использовании соответствующего программного обеспечения, измерение и регистрацию следующих информативных параметров АЭ для каждого из четырех каналов (согласно ДСТУ 2374-94):

  • суммарный счет АЭ;
  • скорость счета (активность) АЭ;
  • амплитуду АЭ;
  • разность времени прихода сигналов к преобразователям.

Характеристики

Технические характеристики
Количество независимыхизмерительно-преобразовательных каналов АЭ 4
Рабочий частотный диапазон ПУ,кГц 20-200
Коэффициент усиления ПУ не менее, дБ 40
Коэффициент усиления основного усилителя ОУ, который входит в состав устройства обработки не менее, дБ 30
Среднеквадратичное значение напряжения собственных шумов измерительного канала АЭ, приведенное к его входу, мкВ, не более 5
Частота среза фильтра верхних частот (ФВЧ), который входит в состав БОАЭ (для каждого из каналов), кГц 20
Диапазон измерения активности АЭ, имп/с от 0 до 1 х 105
Динамический диапазон измерения амплитуды АЭ, не менее, дБ 60
Диапазон измерения времени прихода импульсов АЭ, мс от 0 до 10
Граница допустимой относительной погрешности суммарного счета АЭ, % ± 5,0
Граница допустимой относительной погрешности измерения скорости счета АЭ, % ± 5,0
Граница допустимой абсолютной погрешности измерениявремени приход импульсов АЭ, мкс ± 50
Разрешающая способность измерения разности времени прихода импульсов АЭ, мкс 1,4
Границы допустимой абсолютной погрешности при измерении координат сигналов АЭ, м (где L - базовое расстояние между ближайшим ПАЭ и имитатором, м) ± (0,1 + 0,025•L)
Модуль ввода/вывода МВВ аналоговых сигналов амплитуды АЭкперсональному компьютеру 16 аналоговых входов обеспечивает, аналого-цифровое преобразование с разрядностью 14 бит и частотой 350 кГц.
Длина соединительных кабелей между ПУ и УО, м 30
Габариты и масса составных частей комплекса АККОРД- М, мм.; кг:
- ПАЭ/ПУ Ø 40х50, 0,2;
- имитатор импульсный 160х83х33, 0,5;
- устройство обработки 360х330х150; 8,7
- персональный компьютерПК 380х260х30; 2,6
Потребляемая комплексом мощность от сети переменного тока напряжением 220 В и частоте 50 Гц, не больше, Вт 100
Диапазон рабочих температур ПАЭ /ПУ и имитатора, °С от -10 до + 45
Диапазон рабочих температур УО,°С от + 5 до + 30
Исполнение переносное, пылевлагозащищённое
