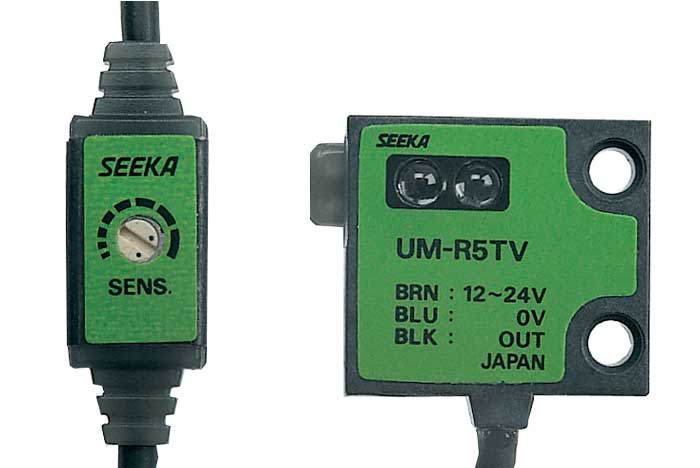

Компактные оптические датчики UM
Описание
Устройства UM - это миниатюрные фотдатчики со встроенным усилителем.
Особенности
- Герметичный, устойчив к вибрациям,
- Быстрое срабатывание 0,5ms,
- Двойной индикатор состояния,
- Защита от короткого замыкания.
| Тип | UMT50DS | UMT50DTV | UMR5TV | UMZ3SV |
| Функция | передатчик/приемник | непосредст. дет. | конвергенц. | |
| Расст. детек. | 500 мм | 50 мм | 30 мм | |
| Наим. объект | Ø3 mm** | - | - | |
| Напряжение питания | 24VDC ± 10% ** мах 10% пульсаций |
12-24VDC ± 10% мах 10% пульсаций |
||
| Потребляемый ток | Передатчик, 15 mA (мax) Приемник, 22 mA (мax) |
27 mA (мax) | ||
| Гистерезис | - | 10%(max) | ||
| Регулирование чувствительности | - | потенциометр | ||
| Параметр | Значение |
| Источник света | красный видимый LED (660 nm) |
| Время реакции | 0,5ms (мax) |
| Выходные данные | PNP или NPN обратный, 80mA 30VDC мах, защищенный от короткого замыкания |
| Показания выхода | Красный и зеленый LED. Зеленый указывает на достаточную чувствительность |
| Максимальное светоизлучение | 3000 lux |
| Диапазон рабочих температур | -25°C до +55°C |
| Степень защиты | IP64 |
| Кабель с присоединением | 3х0,3мм, 2м длины (черный) 2х0,3мм, 2м длины (серый) |
