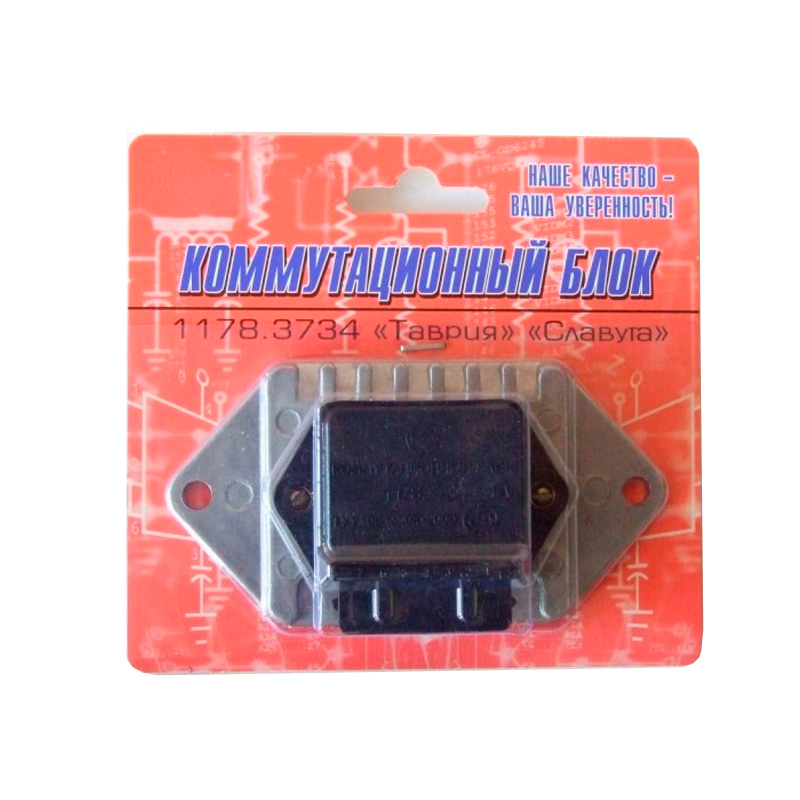

Коммутационный блок 1178.3734

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Коммутационный блок 1178.3734 предназначен для работы с датчиком Холла в бесконтактных системах зажигания с катушкой зажигания типа 40.3705, 27.3705, 3122.3705 или аналогичной и обеспечивает включение/отключение электромагнитного клапана экономайзера принудительного холостого хода. Взаимозаменяем с коммутационным блоком 1103.3734.

Коммутатор устанавливается на предусмотренное для него в автомобиле место, при помощи штатных крепежных деталей и подключается к системе зажигания при помощи штатного разъема

Характеристики

Напряжение питания, В 12
Допустимые пределы изменения питающего напряжения, В 6-18
Ток коммутации, А 6,7-7,3
Время защитного отключения тока, сек 1-2
Включение клапана экономайзера при вращении вала распределителя на частоте, об/мин (Гц) 975 ± 48 (65,0 ± 3,2)
Выключение клапана экономайзера при вращении вала распределителя на частоте, об/мин (Гц) 1075 ± 52,5 (71,66 ± 3,53)
Защита цепи управления клапаном экономайзера от короткого замыкания с цепью 0В (масса)
Диапазон рабочих температур, °С -40…+85

Схемы

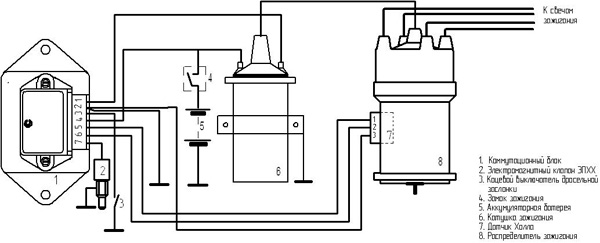

Рис.1. Схема включения 1178.3734
Рис.1. Схема включения 1178.3734

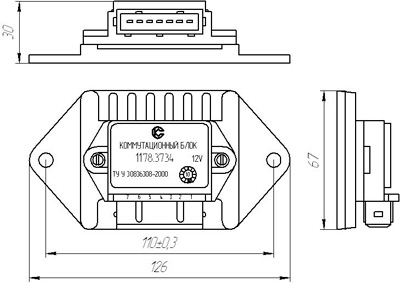

Рис.2. Габаритный чертеж 1178.3734
Рис.2. Габаритный чертеж 1178.3734
