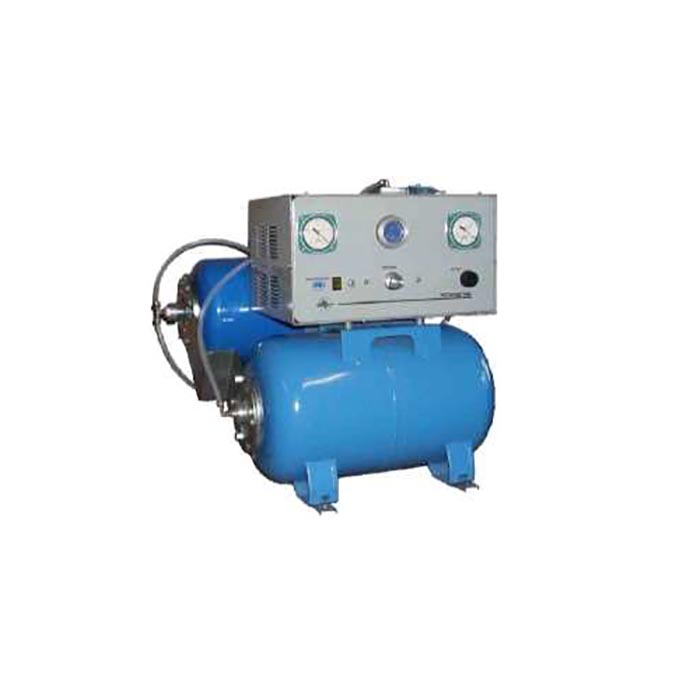

Кабельный дегидратор ДК6А

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Дегидраторы ДК6А кабельные предназначены для содержания кабелей связи под избыточным давлением сухого воздуха в автоматическом режиме.

Функциональные возможности:

  • визуальный контроль величины давления, расхода и влажности подаваемого в кабели воздуха;
  • контроль давления в ресивере;
  • наличие счетчика суммарной наработки компрессора;
  • наличие системы самодиагностики:
  • - защита компрессоров от перегрузки;
  • - защита кабелей от попадания влаги (с прибором ИВВ-2);
  • - автоматическое отключение компрессора по таймеру при расходе воздуха, превышающем максимальный на 20%;
  • - сигнал о превышении расхода выше установившегося на 12 л/час.
  • наличие дополнительного выхода для подключения аварийных кабелей;
  • компактность и простота подключения;
  • не требуют специального фундамента;
  • не требуют ежедневного обслуживания.

Дистанционные сигналы:

  • Наличие/отсутствие напряжения питания;
  • понижение давления на выходе ниже номинального значения;
  • перегрузка/отказ компрессора;
  • повышение влажности воздуха, подаваемого в кабели с возможностью прекращения его подачи (с ИВВ-2).

Условия эксплуатации:

  • температура окружающей среды от 0 до 40 °С;
  • относительная влажность до 80% при температуре 25 °С;
  • атмосферное давление от 86,6 до 106,7 кПа (от 650 до 800 мм рт.ст.).

Обеспечена возможность получения мгновенно и с высокой точностью в цифровом виде нужной информации на ЖКИ-дисплее нажатием соответствующей клавиши на передней панели:

  • - о давлении в кабеле;
  • - о давлении в ресивере;
  • - о суммарном расходе воздуха потребляемом кабелями.

При работе дегидраторов, если расход воздуха не превышает Qmax, нагрузка на компрессора составляет не более 45-55%, что существенно повышает ресурс компрессоров и изделия в целом.

В дегидраторах используются поршневые безмасляные компрессоры производства Германии и США, которые не требуют смазки движущихся частей и ежедневного технического обслуживания.

Осушка воздуха осуществляется методом короткоцикловой адсорбции с автоматической безнагревной регенерацией адсорбента.

В аварийном режиме (расход воздуха превышает максимальный) дегидраторы обеспечивают подачу воздуха в кабели до устранения повреждения.

Технические характеристики ДК6А-150, ДК6А-300
Модель ДК6А-150 ДК6А-300
Максимальная производительность, Qmax 180 л/час 360 л/час
Количество кабелей 4..6 6..12
Давление, в кабеле при расходе 50%Qmax 0,5 ± 0,02 кгс/см2
Влажность воздуха на выходе 0,3 г/м3
(температура точки росы) (-30°С)
Электрическое питание 220 В, 50 Гц
Расход электроэнергии:
- при Qmax, кВтч/сутки
- при 0,5Qmax, кВтч/сутки
2,52
1,62
2,72
1,51
Емкость ресиверов 32 л 32 л
Потребляемая мощность, не более 300 ВА 350 ВА
Габаритные размеры, мм 565 х 575 х 685
Масса общая, не более 35 кг
Технические характеристики ДК6А-500, ДК6А-900
Модель ДК6А-500 ДК6А-900
Максимальная производительность, Qmax 540 л/час 900 л/час
Количество кабелей 10..15 15..30
Давление, в кабеле при расходе 50%Qmax 0,5 ± 0,02 кгс/см2
Влажность воздуха на выходе 0,3 г/м3
(температура точки росы) (-30°С)
Электрическое питание 220 В, 50 Гц
Расход электроэнергии: - при Qmax, кВтч/сутки
- при 0,5Qmax, кВтч/сутки
3,45
2,11
4,55
2,80
Емкость ресиверов 72 л 96 л
Потребляемая мощность, не более 400 ВА 600 ВА
Габаритные размеры, мм - блок осушки
- компрессорный блок
580 х 525 х 685
525 х 375 х 525
580 х 525 х 685
560 х 525 х 605
Масса общая, не более 35 кг
Технические характеристики ДК6А-1800, ДК6А-3600
Модель ДК6А-1800 ДК6А-3600
Максимальная производительность, Qmax 1800 л/час 3600 л/час
Количество кабелей 30..60 60..120
Давление, в кабеле при расходе 50%Qmax 0,5 ± 0,02 кгс/см2
Влажность воздуха на выходе 0,3 г/м3
(температура точки росы) (-30°С)
Электрическое питание 220 В, 50 Гц
Расход электроэнергии: - при Qmax, кВтч/сутки
- при 0,5Qmax, кВтч/сутки
9,60
5,32
16,00
12,72
Емкость ресиверов 144 л 192 л
Потребляемая мощность, не более 1000 ВА 2000 ВА
Габаритные размеры, мм - блок осушки
- компрессорный блок
- блок пневмоемкостей
580 х 525 х 1004
560 х 525 х 605
-
580 х 525 х 1004
608 х 585 х 420
525 х 520 х 695
Масса общая, не более 65 кг 85 кг
