Кабельные ящики КЯ
Описание
Кабельные ящики КЯ предназначены для соединения в их полости проводов автоблокировки, которые переходят из воздушной линии в кабель, а также установки автоматических выключателей, разрядников, предохранителей.
Устройство и работа

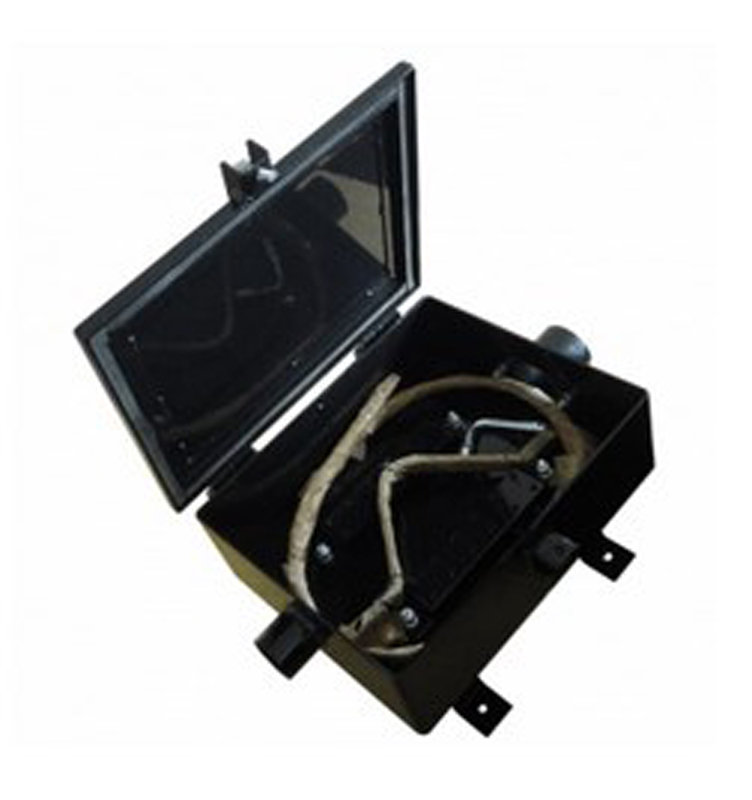

КЯ представляют собой открывающийся сварной ящик, изготовленный из листового металла и покрытый антикоррозийным покрытием. Для его монтажа используются разборные хомуты. На торцевых плоскостях ящик имеет вводы для кабеля и проводников, для защиты которых применяются трубы. Соединения внутри производят с применением клеммных наконечников и резьбовых панелей.
Характеристики
|
Наименование |
Обозначение ящиков кабельных |
|||
|
КЯ-10 |
КЯ-16 |
КЯ-24 |
КЯ-32 |
|
|
К-во разрядников |
10 |
16 |
24 |
32 |
|
К-во панелей клемных |
2 |
2 |
2 |
2 |
|
Габарит А, мм |
460 |
460 |
700 |
700 |
|
Габарит Б, мм |
380 |
380 |
620 |
620 |
|
Масса ящиков, кг |
30 |
33 |
44 |
52 |
Модификации
Различают несколько модификаций ящиков, которые отличаются:
- числом разрядников;
- массогабаритными характеристиками;
- длиной защитной трубы (в маркировке присутствует/отсутствует индекс в виде римской цифры):
- КЯ-10, КЯ-16, КЯ-24, КЯ-32 (длина трубы 4,8 м);
- КЯ-10-I, КЯ-16-I, КЯ-24-I, КЯ-32-I (труба 6 м);
- КЯ-10-II, КЯ-16-II, КЯ-24-II, КЯ-32II (труба 7 м).
