Описание
Извещатель пожарный дымовой СП-2.2 предназначен для обнаружения возгораний сопровождающихся появлением дыма в закрытых помещениях с разделёнными пространствами например, в помещениях с подвесными потолками) и передачи сигнала тревожного извещения «Пожар» на ППК.
Устройство и принцип действия
Принцип действия извещателя СП-2.2 основан на способе контроля оптической плотности среды по интенсивности рассеивания инфракрасного излучения в двух точках пространства.

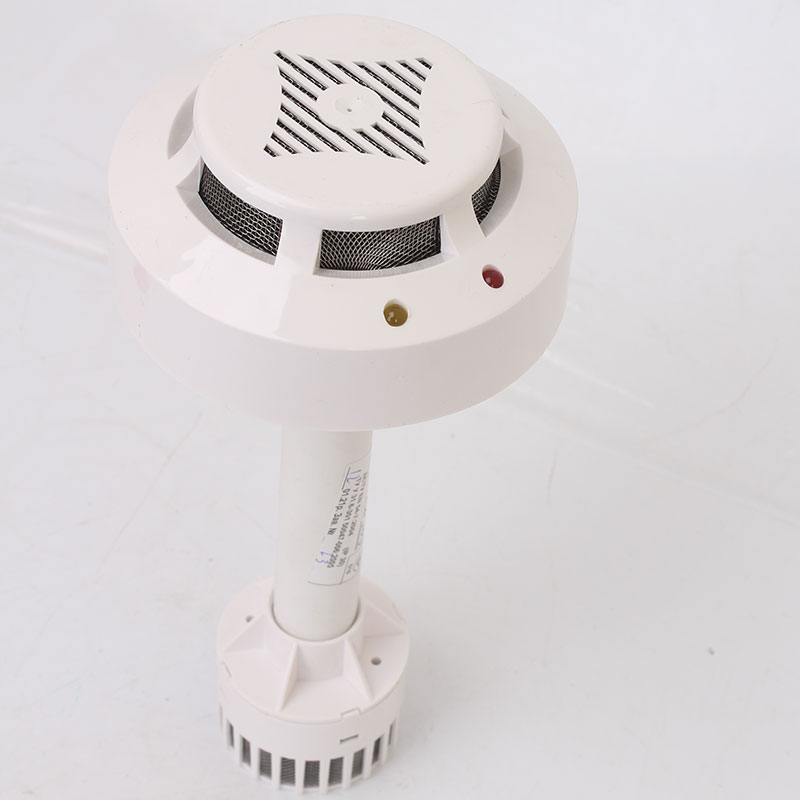

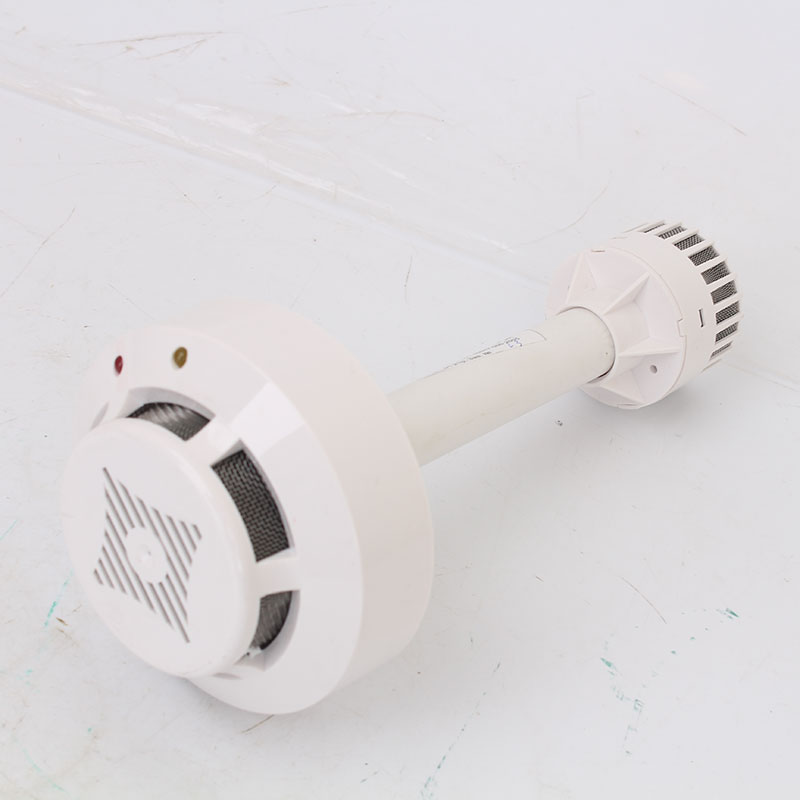

Извещатель представляет собой конструкцию, содержащую два сенсора, расположенных на одной вертикальной оси и соединенных между собой жесткой штангой. Каждый сенсор состоит из пластмассового корпуса, внутри которого размещены оптическая система, электронный блок обработки сигналов и управления индикацией состояния. Посредством четырехконтактного разъема, расположенного на нижнем сенсоре, извещатель СП-2.2 соединяется с базой Б 103-03.
При отсутствии дыма в чувствительных зонах оптических систем обоих сенсоров извещатель находится в дежурном режиме работы, о чем свидетельствуют периодические вспышки красного оптического индикатора.
Характеристики
| Параметры | Значения |
| Чувствительность, дБ/м | 0,05 - 0,2 |
| Инерционность, с | не больше 15 |
| Время технической готовности после подачи питания, с | не более 30 |
| Диапазон питающих напряжений, В | 10 - 15 |
| Ток потребления в дежурном режиме, при максимальном напряжении питания, мА | не более 0,3 |
| Способ формирования выходного сигнала | размыкание контактов реле |
| Способ подключения к ППК | четырехпроводный ШС |
| Ток потребления в режиме «Пожар» при номинальном напряжении питания, мА | не более 30 |
| Сопротивление выходных контактов реле в дежурном режиме, Ом | не более 5 |
| Сопротивление разомкнутых контактов реле, кОм | 3±0,33 |
| Напряжение коммутации выходными контактами реле, В | не более 36 |
| Ток коммутации выходными контактами реле, мА | не более 50 |
| Сопротивление разомкнутых контактов «3» - «6» базы Б-103-03 при снятом извещателе с базы, кОм | не более 200 |
| Сопротивление замкнутых контактов «3» - «6» базы Б-103-03 при установленном извещателе в базу, Ом | не более 5 |
| Диапазон рабочих температур, °С | от - 10 до +55 |
| Масса, кг | 0,3 |
| Средний срок службы , лет | 10 |
Схемы

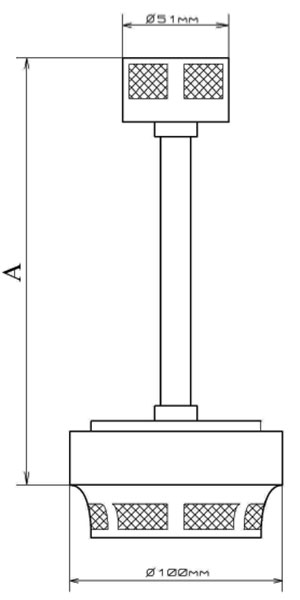

Рис.1. Схема габаритных размеров извещателя СП-2.2, где
размер А определяется условиями заказа 200, 400 и 600 мм.
Комплектация

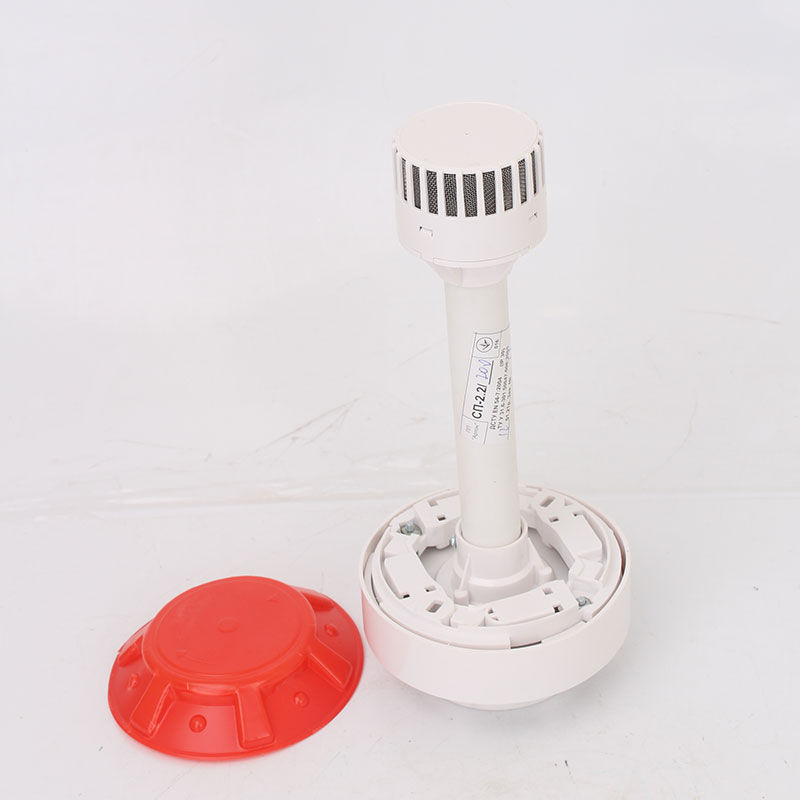

- Извещатель пожарный дымовой оптический двухточечный СП -2.2 с базой Б-103-03 и защитным колпаком.
- Паспорт - 1 шт на упаковку.
- Групповая упаковка - 1 шт.
