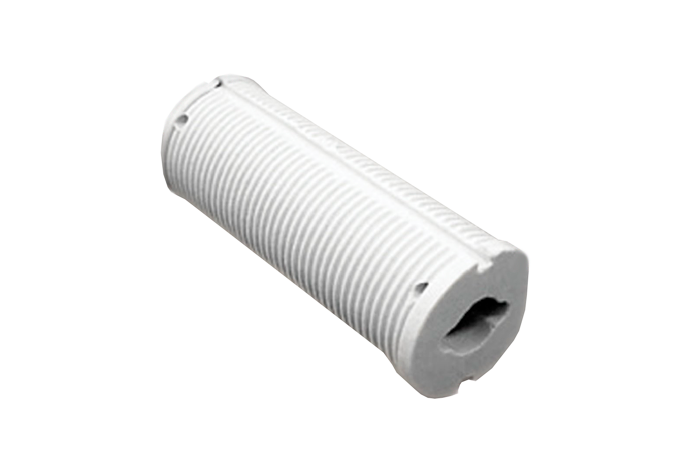

Изоляторы ЦФ

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Изоляторы ЦФ применяются в качестве изо­лирующих деталей, устанавливаемых на металлическом каркасе плоского и круглого сечения элементов электрических сопротивлений, работающих при напряжении до 500 В постоянного и переменного тока частотой 50Гц.

Обозначение

Изоляторы ЦФ обозначаются так: Ф - Х/Х - ХХ , где

  • Ц - цилиндр,
  • Ф -фарфоровый,
  • Х/Х - числитель дроби в названии отображает максимальную длину в мм.,знаменатель - количество желобков,
  • ХХ - УХЛ - климатическое исполнение и 3- категория размещения по ГОСТ 15150-69.
Технические характеристики
Тип Размеры, мм Номинальное напряжение, В Площадь поверхности, см2 Масса 1000 шт, кг Количество в упаковке, шт
D D1 L L1 t
ЦФ-102/90 УХЛ2 36 35,5 102 88,2 0,98 500 2,1 180 60
ЦФ-102/55 УХЛ2 36 34,8 102 88,0 1,6 500 2,3 180 60
ЦФ-102/35 УХЛ2 36 33,8 102 88,2 2,52 500 2,3 180 60
ЦФ-102/28 УХЛ2 36 33,1 102 87,9 3,14 500 2,3 180 60
ЦФ-156/82 УХЛ2 36 34,8 146 131,2 1,6 500 3,1 275 60
ЦФ-156/52 УХЛ2 36 33,8 146 131,0 2,52 500 3,2 275 60
ЦФ-156/42 УХЛ2 36 33,1 146 131,9 3,14 500 3,2 275 60
