Изолятор ИОЛ-10

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

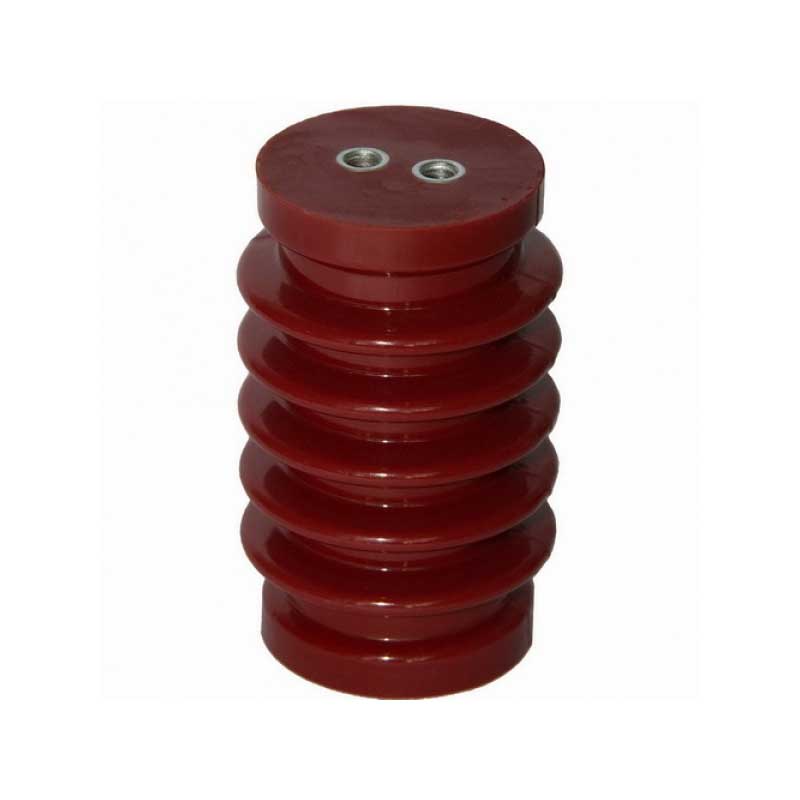

Изолятор опорный эпоксидный типа ИОЛ-10 У2 предназначен для комплектации различной электротехнической аппаратуры (высоковольтные выключатели, распределительные устройства и т.п.), является заменой фарфоровых изоляторов. Изоляторы изготавливаются по технологии литья эпоксидной композиции в вакууме.

Технические характеристики
Наименование параметра Значение параметра
Номинальное рабочее напряжение 10 кВ
Максимально допустимое напряжение 12 кВ
Испытательное одноминутное  напряжение промышленной частоты 42 кВ
Испытательное напряжение полного грозового импульса 80 кВ
Испытательное одноминутное напряжение после 24 ч. Пребывания в дистиллированной воде 30 кВ
Интенсивность частичных газовых разрядов в изоляторе при напряжении 7,7 кВ, не более 5 пКл
Механическая прочность на изгиб, не менее 5;8 кН
Механическая прочность на растяжение, не менее 1,8 кН

Эксплуатация

Оптимальными условиями для использования трансформатора ИОЛ-10 У2 являются:

  • высота над уровнем моря - не более 1000 м;
  • относительная влажность воздуха не более 98 % при 30 °С;
  • температура окружающей среды от -45°С до +50 °С;
  • окружающая среда - невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69);
  • положение изоляторов в пространстве - любое.
Габаритные и установочные размеры изоляторов ИОЛ-10
Тип Н, мм Прочность на изгиб, кН Путь утечки, мм D1 D2 L1, мм L2, мм B1, мм B2, мм Рисунок
ИОЛ-10-8-01 У2 120 8 185 2хМ10 М16 16 36 23 - 2
ИОЛ-10-5-02 У2 120 5 185 2хМ10 М10 16 16 23 - 2
ИОЛ-10-5-03 У2 120 5 185 2хМ10 2хМ10 16 16 23 23 3
ИОЛ-10-8-04 У2 120 8 185 М16 М16 36 36 - - 1
ИОЛ-10-5-05 У2 120 5 185 2хМ8 М12 12 24 18 - 2
ИОЛ-10-5-06 У2 120 5 185 2хМ8 2хМ8 12 12 18 18 3
ИОЛ-10-5-07 У2 120 5 185 2хМ8 М16 12 36 23 - 2
ИОЛ-10-8-08 У2 120 8 185 2хМ8 М12 12 24 23 - 2
ИОЛ-10-5-09 У2 120 5 185 М8 М10 12 16 - - 1
ИОЛ-10-8-10 У2 124 8 189 2хМ8 М12 12 24 23 - 2
ИОЛ-10-8-11 У2 124 8 189 2хМ10 М16 16 36 23 - 2
ИОЛ-10-8-12 У2 124 8 189 2хМ8 М16 12 36 30 - 2
ИОЛ-10-8-13 У2 130 8 195 М12 М16 24 36 - - 1
ИОЛ-10-8-14 У2 130 8 195 2хМ10 М12 16 36 23 - 2
ИОЛ-10-5-15 У2 130 5 195 2хМ10 М10 16 16 23 - 2
ИОЛ-10-5-16 У2 130 5 195 2хМ10 2хМ10 16 16 23 23 3
ИОЛ-10-8-17 У2 130 8 195 М16 М16 36 36 - - 1
ИОЛ-10-8-18 У2 130 8 195 2хМ10 М16 16 36 23 - 2
ИОЛ-10-8-19 У2 130 8 195 2хМ10 М12 16 24 18 - 2
ИОЛ-10-8-20 У2 130 5 195 2хМ8 2хМ10 12 16 26 30 3
