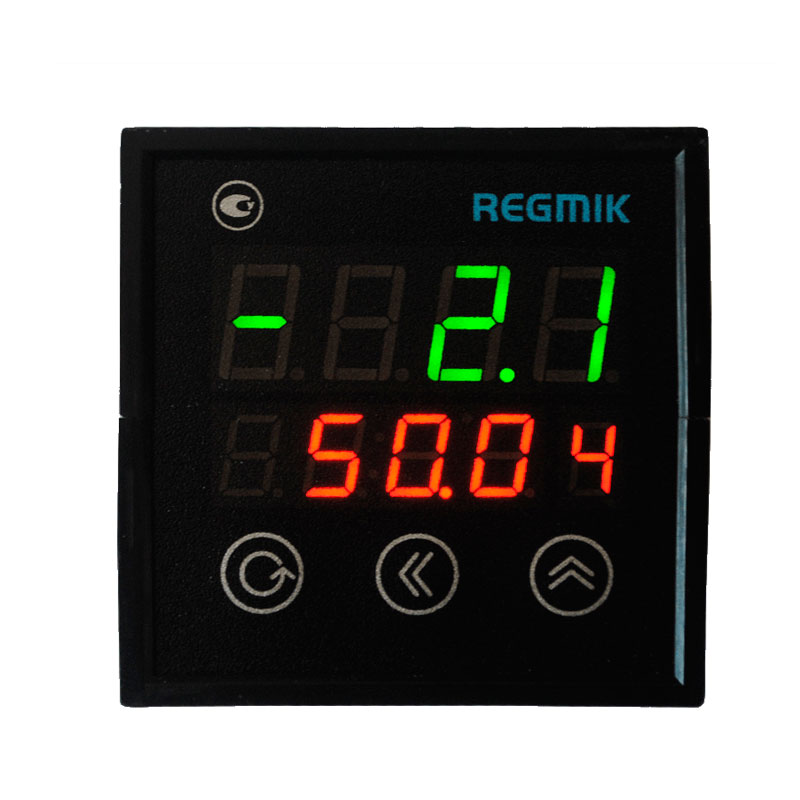

Измеритель влажности и температуры И4-2ДВТ

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель влажности и температуры И4-2ДВТ предназначен для приема и преобразования сигналов от двух цифровых датчиков влажности и температуры (ДВТц) и отображения полученных значений на встроенных цифровых индикаторах.
И4-2может использоваться для создания по интерфейсу RS-485 систем климат-контроля совместно с ПЛК различных производителей, а также систем сбора данных на ПК.

Общие функции и режимы работы И4-2ДВТ

  • совместная работа с двумя совмещенными датчиками влажности, имеющими цифровой выход типа ДВТ-001ц, -002ц, -101ц, -302ц, -303ц;
  • возможность работы с датчиками влажности и температуры SHT1x, SHT2x, DHT11, DHT22;
  • индикация значения влажности, температуры и точки росы;
  • цифровые настройки измерителя температуры и влажности;
  • возможность работы в режиме Измеритель температуры, Измеритель влажности, Измеритель температуры и влажности;
  • световая индикация режимов работы;
  • программное изменение параметров характеристики преобразования (наклон, смещение);
  • цифровая фильтрация измерений (глубина фильтра – до 10 периодов измерения температуры и влажности);
  • аварийная сигнализация (с выдачей сигнала на внешнее исполнительное устройство) при выходе любого измеряемого параметра за заданные пределы;
  • изменение периода индикации измеренного значения;
  • защита параметров паролями;
  • интерфейс RS-485 Modbus RTU.
Структура условного обозначения
И 2 1ДВТц 2АН2 RS485 ИПИ Щ
Т-Тип прибора:
И- измеритель
РД-двухпозиционный регулятор
РП- ПИД регулятор

[N1]- количество каналов измерения/регулирования влажности и температуры
2 (для И, РД и РП)
4 (для И)
8 (для И)
[N2]- количество входных цифровых датчиков температуры и влажности (ДВТц)
1 (для И, РД и РП)
2 (для И)
4 (для И)
Количество и типы выходных устройств:
[N3] – количество аналоговых выходов АН
(АН1 – от 0 до 1 В;
АН2 – от 0 до 10 В;
АН3 – от 0 до 5 В) только для И2 и РП2
[N4] – количество аналоговых выходов АТ
(АТ1 – от 0 до 5 мА;
АТ2 – от 0 до 20 мА;
АТ3 – от 4 до 20 мА) только для И2 и РП2
[N5] – количество Р – реле (только для РД2 и РП2)
[N6] – количество ОК – открытий коллектор (только для РД2 и РП2)
[N7] – количество ОС – оптосимистор (только для РД2 и РП2)
Интерфейс связи с ПК:
RS485
Тип блока питания прибора:
ИПИ- питание от сети переменного напряжения номиналом 90..240В
ИП24- питание от источника постоянного напряжения номиналом 12..24В
Тип корпуса:
Щ– щитовой

Характеристики

Количество каналов 2
Типы входных датчиков (50М, ТХК, 0..20мА, 0..10В) ДВТ
Количество выходов 1
Типы выходных устройств ОК, ОС, Р
Интерфейс RS 485 Есть
Питание ИП24, ИПИ

Схемы

Рис.1. Схема подключения измерителя влажности и температуры И4-2ДВТ
Рис.1. Схема подключения измерителя влажности и температуры И4-2ДВТ
