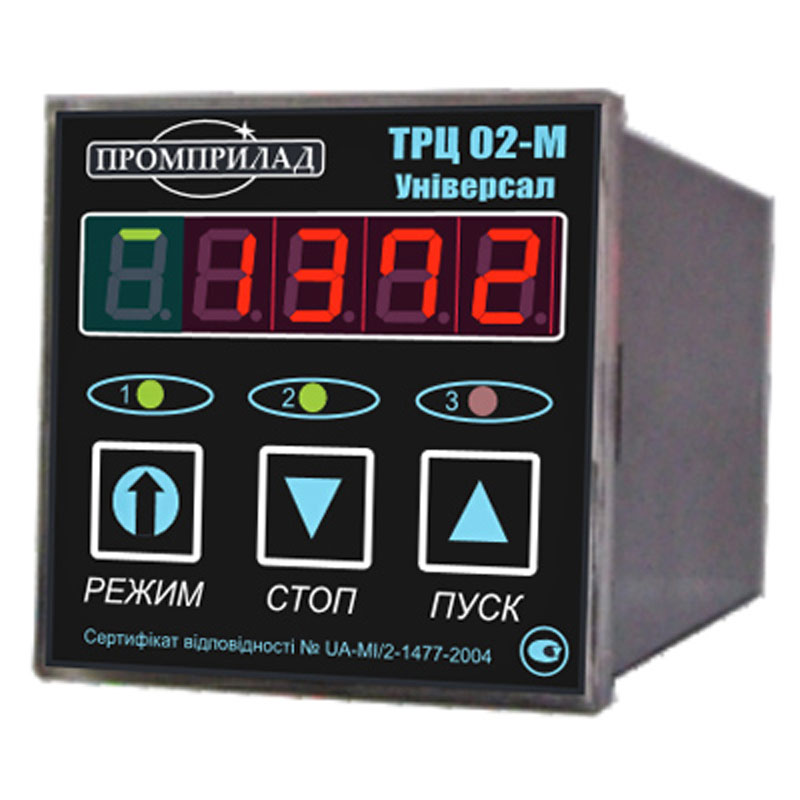

Измеритель ТРЦ 02М Универсал

Измеритель-регулятор с именем ТРЦ 02М Универсал представляет собой специальный измерительный прибор, который предназначается для измерений и мониторинга температурных режимов разных технологических процессов. Предложенное устройство позволяет получать входные по содержанию сигналы поставляющихся от термопреобразователя работающего по сопротивлению, термоэлектрических преобразователей или унифицированных датчиков с последующим их преобразованием, обработкой и выдачей управляющих сигналов.

Условия для эксплуатации

Измеритель или регулятор ТРЦ 02М Универсал выполнен в виде корпусного устройства со степенью защиты от влаго и пылепроникновения на уровне IP40. Представляемый прибор не может эксплуатироваться во взрывоопасных помещениях. Его работа допускается при температурных шкалах, вкладывающимися в эталон +5…+400С. Граничная влажность (воздух вокруг измерителя) должен иметь значения ниже 80%, когда температура взяла за эталон температуру в 25 градусов.

Конструкционные особенности

Рабочие элементы измерительного прибора располагаются на нескольких печатных по виду платах. Сами платы встроены в корпусную часть для надежности. Лицевая панель снабжена цифровым дисплеем, для визуализации измерений, а также функциональными клавишами и светодиодными индикаторами. На задней части ТРЦ расположена клеммная коробка для подключения преобразователей, питающей сети, унифицированных датчиков.

Принцип проведения работы

Принцип работы цифрового измерителя температуры построен на получении аналогового сигнала от соответствующих датчиков с последующим их преобразованием в цифровой сигнал и обработкой встроенным микроконтроллером. Обработанный сигнал измерений передается на цифровой дисплей, а также сравнивается с установленными эталонными значениями, в результате чего формируется управляющий сигнал.

Предел погрешности измерений:

1%

Количество каналов (процесс измерения; процесс регулировки):

Один или два

Дискретность измерения:

10С / 1мин

Диапазон работы таймера:

от 1 до 9999 мин.

Временной отсчет производится с размером дискретности (если использовать прибор в виде таймера):

0,1сек / 0,1мин / 0,1час

Коммутация с ПК:

интерфейс RS485

Питание прибора:

187-242В

Величина мощности (потребление в работе):

Меньше чем 5 Вт

Габаритные размеры:

0,096 м х 0,096 м х 0,075 м

Вырез щита:

По 91 мм (высота и ширина)

Вес прибора:

0,12 килограмма

  • Сам приборный ТРЦ;
  • технический паспорт;
  • скобы и два винта крепления;
  • два RC-фильтра;
  • упаковочная тара.
