Измеритель ИТ-1

Измеритель ИТ-1 относится к оборудованию, применяемому для осуществления измерений по направлению температурного показателя газовой, воздушной среды. В основном такие устройства используют для определения температурного режима рабочей зоны на промышленном предприятии, температуры отработанных газов, выбрасываемых в атмосферу этими же предприятиями. Кроме этого, прибор может применяться для контроля температурных режимов в вентиляционных шахтах и системах кондиционирования.

Принцип измерений температуры

В основу работы вычислительного устройства, как измеритель температуры ИТ-1, положен принцип определения температур, связанный с изменением сопротивления материала при перепадах температуры. В процессе измерений производиться замер сопротивления на чувствительном элементе и преобразование его значения по специальному алгоритму в температуру, которая и будет отражена на цифровом дисплее.

Конструкция

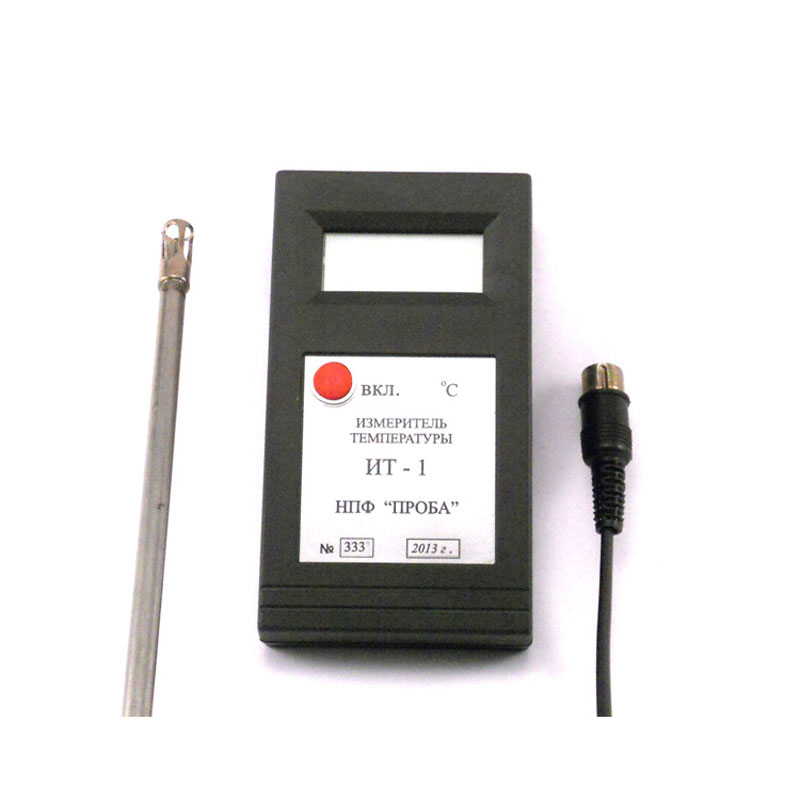

Конструкция прибора состоит четко из двух блоков – измерительного и зонда, которые соединены между собой коммутационным кабелем. Зонд представляет собой отдельную конструкцию, выполненную как штанга, на одном конце которой прикреплен чувствительный элемент, который защищен от механических воздействий специальным венчиком. На противоположной стороне зонда имеется ручка с коммутационным разъемом, при помощи которого, через специальный кабель, зонд подсоединяется к измерительному блоку. От чувствительного элемента к коммутационному разъему ручки проложен термоустойчивый провод. Анализ и полученных данных о сопротивлении чувствительного элемента зонда производится микропроцессором блока измерений, после чего на дисплее будет отображено значение температуры измеряемой среды.

Эксплуатационные условия

Нормальное функционирование возможно в интервале температурных значений от -10С до +40С и значению влажности окружающей среды не больше 98%. Атмосферное давление газовой среды, где происходит измерение должно отвечать следующим значениям: от 86 до 110кПа.

Диапазон измеряемых температур:

-500С до +6000С

Пределы погрешности во время измерения:



- интервал от -500С до +1000С

±10С

- интервал от +1000С до +3000С

±20С

- интервал от +3000С до +6000С

±30С

Габаритные размеры:

145х80х40 мм (блок-измеритель)

1100х22х22 мм (зонд)

Вес (блок-измеритель+зонд):

не более 0,805 кг
