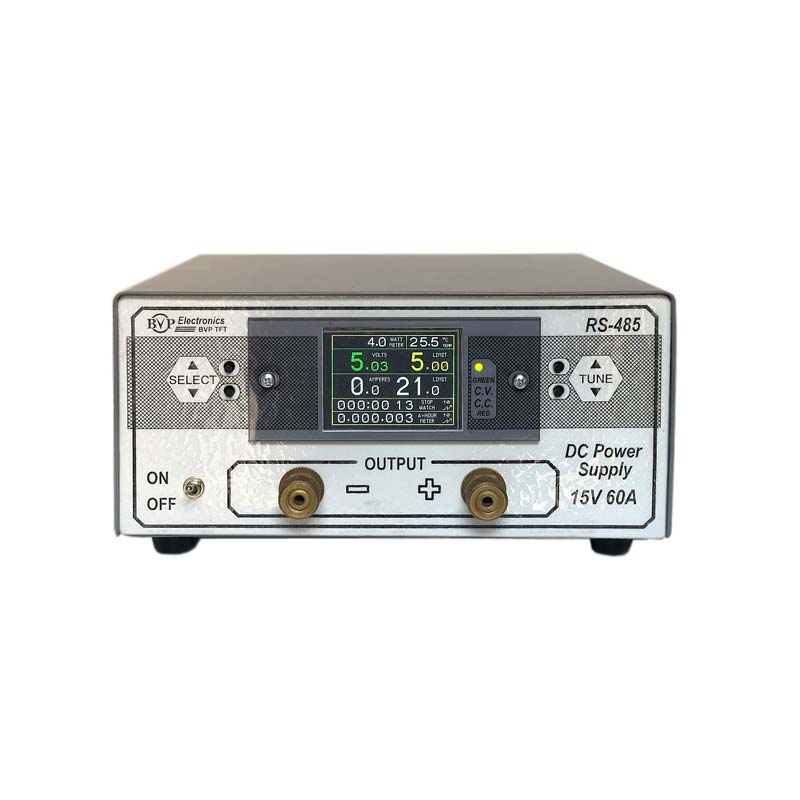

Источники питания BVP TFT

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Источники питания BVP TFT предназначен для обеспечения стабильным питающим напряжением и током электронных устройств при проектировании, производстве, испытаниях и ремонте радиоэлектронной аппаратуры, электронных и электрических изделий.

Конструктивное исполнение

Конструктивно источник BVP TFT выполнен на четырех печатных платах и размещен в металлическом корпусе. Для обеспечения нормального теплового режима внутри корпуса установлен продувочный вентилятор, скорость работы которого зависит от температурного режима радиатора источника. В случае перегрева в системе охлаждения происходит аварийное отключение источника питания, что будет отображаться сигнализацией перегрева - поочередное мигание красным и зеленым цветом светодиодов на передней панели. Для выхода на нормальный режим работы после охлаждения радиатора, необходимо перезапустить источник выключателем сетевого напряжения ”POWER”, находящимся на задней панели источника. При частом отключении источника необходимо проверить исправность работы продувочного вентилятора на задней панели, степень загрязнения радиатора, наличии хорошо вентилируемого объема вокруг источника питания.

Источник питания может находиться в режиме стабилизации только одного из параметров - напряжения или тока. Это зависит от установленных лимитов напряжения и тока, а также от параметров подключенной нагрузки. Если в процессе работы изменить параметры нагрузки либо лимиты напряжения или тока, то переключение режимов стабилизации будет происходить автоматически. На работу источника питания в режиме стабилизации напряжения указывает светодиод зеленого цвета “Constant Voltage” (C.V.), а режим работы в стабилизации тока - красного “Constant Current” (C.С.).

Эксплуатация

Оптимальными условиями для использования источника питания BVP TFT являются:

температура окружающей среды: от +5 до +40° С;
относительная влажность воздуха: не более 90% при температуре +25°С;
атмосферное давление: 84 – 106.7 кПа.

Характеристики

Параметры	Значения
Питающее напряжение	от 198 до 242 В, 50 Гц
Максимальная выходная мощность: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	900 Вт 900 Вт 900 Вт 1500 Вт 1500 Вт 1500 Вт
Максимальная потребляемая мощность (при питании 220 В): модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	не более 1000 Вт не более 1000 Вт мне более 1000 Вт не более 1800 Вт мне более 1800 Вт не более 1800 Вт
КПД	не менее 85 %
Выходное регулируемое напряжение: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	от 0.5 до 15.7 В от 0.5 до 31.5 В от 0.5 до 63 В от 0.5 до 15.7 В от 0.5 до 31.5 В от 0.5 до 62.5 В
Дискретность установки и отображения напряжения	0.01 В
Выходной регулируемый ток: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	от 0.6 до 63 А от 0.3 до 31.5 А от 0.15 до 15,7 А от 1.0 до 105 А мот 0.5 до 52.5 А от 0.25 до 26.2 А
Дискретность установки и отображения тока: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	0.1 А 0.05 А 0.01 А 0.1 А 0.1 А 0.05 А
Индикация выходных параметров: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	2.4" TFT-дисплей 2.4" TFT-дисплей 2.4" TFT-дисплей 2.8" TFT-дисплей м2.8" TFT-дисплей 2.8" TFT-дисплей
Разрешающая способность TFT-дисплея	320 на 240 пикселей
Диапазон времени таймера/секундомера	от 1 секунды до 999 часов
Диапазон дозатора или счетчика ампер-часов	от 0.001 до 9999 А*часов
Единица измерения универсального счетчика	ампер-часы; ампер-минуты; ватт-часы
Программируемый режим окончания работы таймера или счетчика-дозатора при достижении нуля	- продолжение протекание выходного заданного тока; - снижение выходного тока до 10% от заданного лимита тока; - отключение выходного тока; Звуковое оповещение может быть отключено через меню блока.
Память пользовательских настроек	9 значений лимитов напряжения и тока
Датчик температуры	кремниевый NTC-термистор 3900K номиналом 103
Диапазон отображения температуры	от -30 до +110 °C
Дискретность отображения температуры	0,5 - 1,0 °C
Диапазон регулировки терморегулятора	от -9 до +90 °C
Дискретность отображения ваттметра	0,1 Вт
Переключение из режима стабилизации напряжения в ток и обратно в зависимости от параметра нагрузки	автоматическое
Индикация режимов работ	режим стабилизации напряжения - индикатор зеленого цвета, стабилизации тока - красного
Удаленное управление	порт RS485 для управления с ПК
Диапазон рабочих температур	от + 5°C до + 40°C
Режим работы	круглосуточно
Габаритные размеры: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	225 х 115 х 235 мм 225 х 115 х 235 мм 225 х 115 х 235 мм 275 х 115 х 260 мм 275 х 115 х 260 мм 275 х 115 х 260 мм
Масса источника питания: модель BVP TFT 15V 60A модель BVP TFT 30V 30A модель BVP TFT 60V 15A модель BVP TFT 15V 100A модель BVP TFT 30V 50A модель BVP TFT 60V 25A	2,7 кг 2,7 кг 2,7 кг 4 кг 4 кг 4 кг

Комплектация

В стандартный набор поставки источника питания BVP TFT входит:

Импульсный стабилизированный источник питанияпостоянного тока - 1 шт;
Съемный сетевой шнур питания 220В с заземлением - 1 шт;
Системный разъем с датчиком температуры (кремниевый NTC-термистор 3900K номиналом 103)
Инструкция по эксплуатации - 1 шт;
Упаковка - 1 шт.

По согласованию с производителем, в комплект поставки дополнительно включают: тестовый кабель внутренней сети для соединения источника питания с адаптером, адаптер сигналов USB-RS485 (поставляется один на партию приборов).
