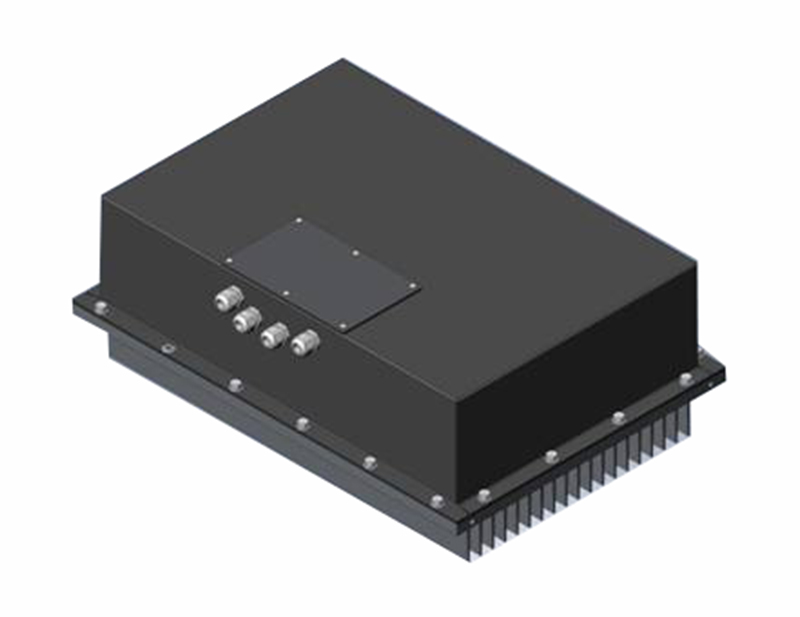

Источник питания ИП 550/220-4300
Описание
Источник питания ИП 550/220-4300 для городского электротранспорта предназначен для преобразования напряжения контактной сети постоянного тока с номинальным напряжением 550В в трехфазное напряжение переменного тока частотой 50Гц, которое необходимо для электропитания вентиляторов, обдува тяговых электродвигателей и ускорителей трамвайного вагона.
Особенности
Преобразование электроэнергии осуществляется на высокой частоте с помощью IGBT-транзисторов. Стабильность выходных параметров при изменениях напряжения в контактной сети также являются отличительной чертой источника питания.
| Параметры | Значение |
| Диапазон входного напряжения, при котором обеспечиваются выходные параметры | от 400 до 800 В |
| Номинальные значения линейного выходного напряжения и частоты переменного тока | (220±10) В (50±2) Гц |
| Количество фаз выходного напряжения переменного тока | 3 |
| Форма выходного напряжения переменного тока | Синусоидальная |
| Мощность нагрузки | 4,3 кВт |
| Источник питания имеет защиту от перегрузок по току и коротких замыканий на выходе | |
| Источник питания имеет защиту от недопустимых колебаний входного напряжения – выше (835 – 850) и ниже (310 – 350) В | |
| Габаритные размеры (L x B x H), мм | 630 х 440 х 245 |
| Масса | 50 кг |
| Категория механических воздействий | М29 |
| Температура эксплуатации | от -40 до +40С |
