Источник питания Home Tools

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Источник питания Home Tools рассчитан на подключение к нему всевозможной низковольтной электронной техники для обеспечения бытовых радиолюбительских потребностей, удобен при ремонте аппаратуры и незаменим в лабораторных работах.

Устройство и принцип действия

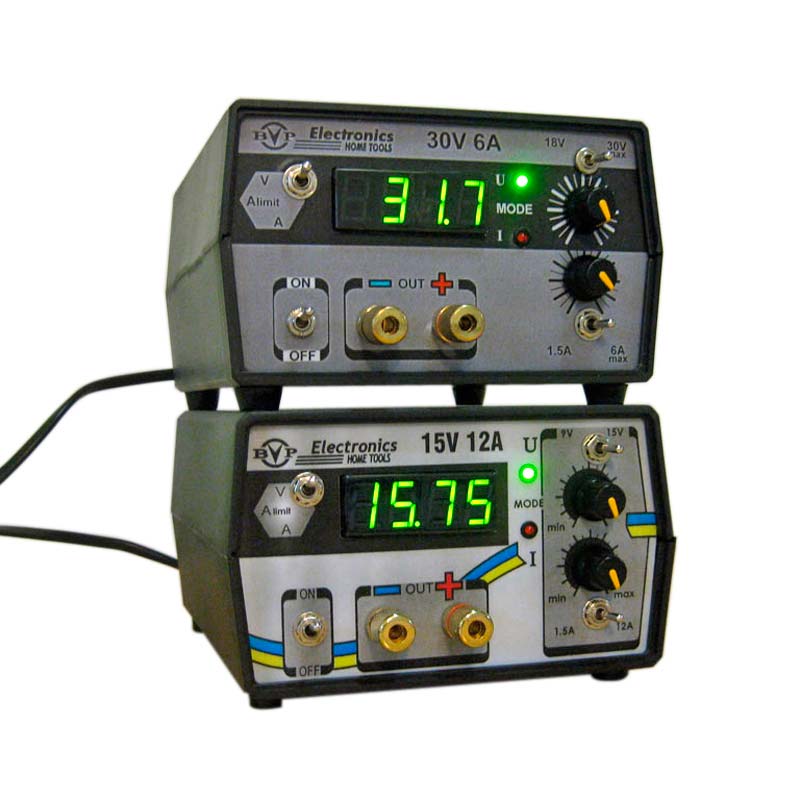

Источник питания представляет собой малогабаритный экономичный импульсный преобразователь напряжения с широтной модуляцией на высокой частоте (порядка 80 кГц), выполненный по двухтактной схеме с трансформаторной развязкой. Источник выполнен в пластмассовом корпусе. Для обеспечения нормального теплового режима на внутренней стороне задней панели установлен малогабаритный вентилятор, который автоматически переключает скорость вращения в зависимости от температуры внутри корпуса. На передней панели источника питания (см. рис. 1) размещены оперативные органы управления, цифровой индикатор встроенного измерительного прибора, световые индикаторы режима работы и выходные клеммы. На задней панели находится выключатель питания и несъемный сетевой шнур питания, без заземляющего провода. Вторичная цепь источника при необходимости должна быть заземлена снаружи.

Наличие режима стабилизации тока не только защищает источник напряжения от короткого замыкания, но и позволяет использовать его для других целей, например в качестве устройства для зарядки аккумуляторов, в том числе и автомобильных. Стабильность параметров, возможность непрерывной работы на полной мощности источника питания позволяет использовать его во многих отраслях промышленности.

Характеристики

Параметры	Значения
Питающее напряжение	от 198 до 242 В, 50 Гц
Максимальная выходная мощность	180 Вт
Максимальная потребляемая мощность (при питании 220 В)	не более 200 Вт
КПД	не менее 85 %
Выходное регулируемое напряжение: модель 15V 12A модель 30V 6A	от 1.0 до 15.0 В от 1.0 до 30.0 В
Шаг индикации выходного напряжения: модель 15V 12A модель 30V 6A	0.01 В 0.1 В
Выходной регулируемый ток: модель 15V 12A модель 30V 6A	от 0.015 до 12.0 А от 0.015 до 6.0 А
Шаг индикации выходного тока	1-ый диапазон (0.015 - 1,5А): 0.001 А 2-ой диапазон (0.05 - Amax): 0.01 А
Переключение из режима стабилизации напряжения в ток и обратно в зависимости от параметра нагрузки	автоматическое
Индикация режимов стабилизации	световая
Управление цифровым индикатором	трехпозиционный переключатель (V - Alimit - A)
Эффективное значение пульсации выходного напряжения при нагрузке 80%	не более - 80 мВ
Диапазон рабочих температур	от + 5°C до + 40°C
Режим работы	круглосуточно
Габаритные размеры, Ш х В х Г	150 х 100 х 205 мм
Масса источника питания	0,9 кг
