Ионодатчик ИНД-2

No votes yet
Документация:

Ионодатчик пламени ИНД-2, предназначен для постоянного контроля за состоянием факела горелки.  Используется для определения наличия пламени,  при работе горелок, использующих как жидкий вариант, так и газообразный вид топлива.

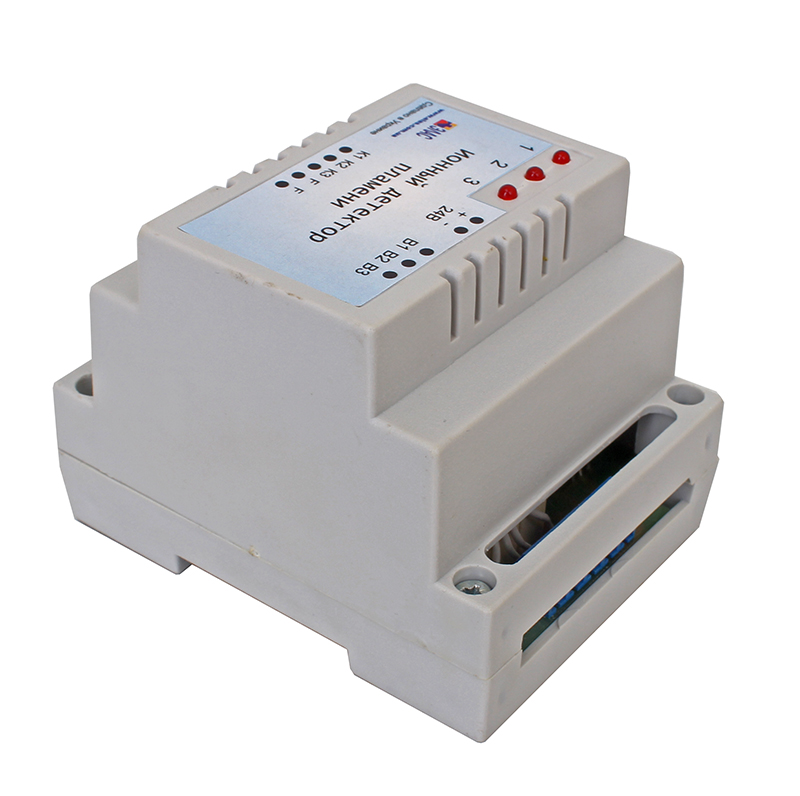

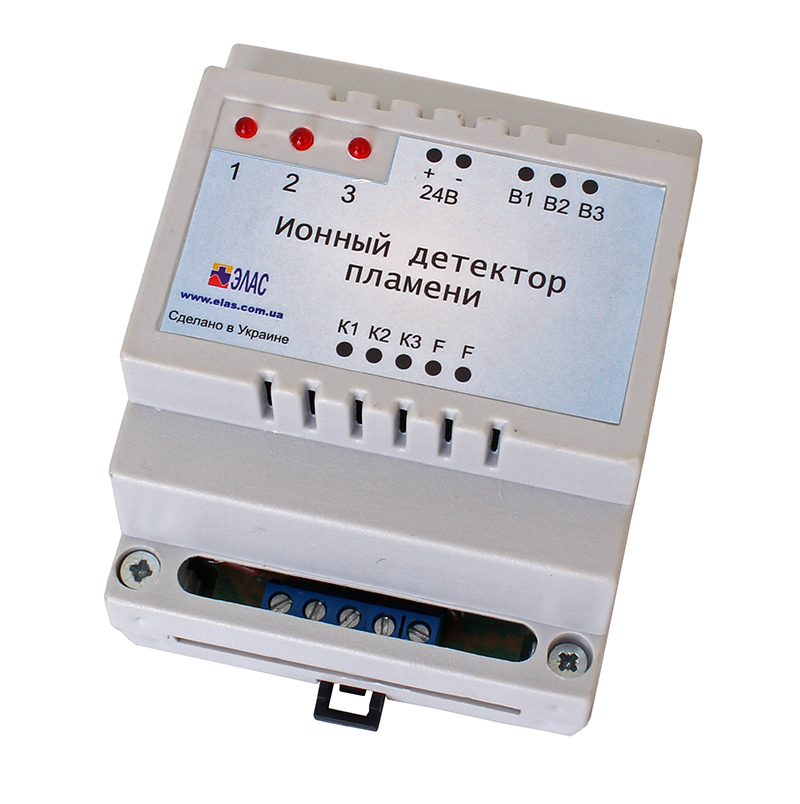

Прибор поставляется в корпусе, полностью обеспеченном от попаданий пылесодержащего воздуха и попадания влаги со степенью защиты IP -65, на лицевой крышке корпуса установлены сигнальные светодиоды.

Гарантируется работа прибора в заданных технических параметрах, только при соблюдении таких условий рабочего использования:

  • Температура рядом висящего воздуха от 0 до +60 °С.
  • Максимальная относительная влажность – 80%.
  • Максимально допустимая вибрация – не более 25 Гц, с амплитудой до 0,1 мм.
  • Максимальная напряженность постоянного или переменного магнитного поля – 400 А\м

При соблюдении всех условий использования, на устройство распространяется гарантия завода изготовителя, сроком - 1,5 года.

Устройство и работа прибора ИНД-2

В своей работе устройство использует вентильный эффект, возникающий при контакте электрода с открытым пламенем горелки.

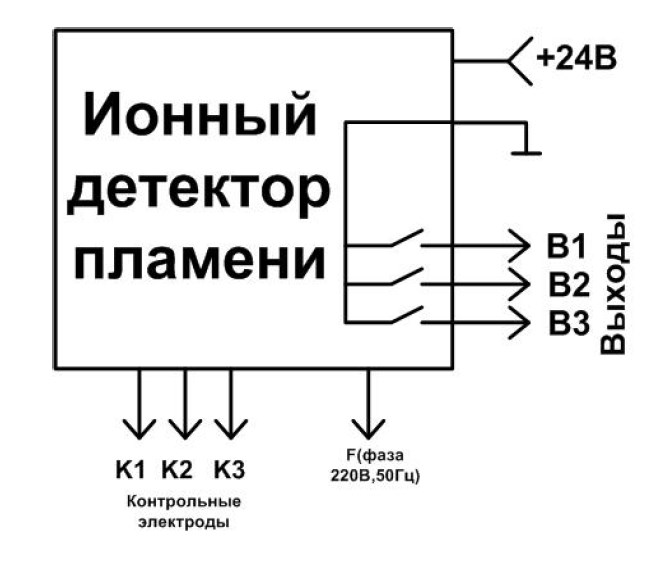

Для определения наличия пламени, с помощью данного прибора, в факел горелки помещается контрольный электрод, и за счет возникающей, при наличии пламени, ионной проводимости и определяется наличие или отсутствие пламени. Возникающий в результате сигнал подается на вход прибора, и после соответствующей обработки, поступает на сигнальную панель устройства. Длинна соединительного кабеля, между устройством и контрольным электродом, не должна превышать 5 метров.

Для начала использования к прибору необходимо подключить контрольный электрод, и поместить его в рабочую зону. Устройство не требует, совершенно других настроек помимо стандартных, поэтому использование разрешается сразу после установки.

Перед началом эксплуатации необходимо подключит прибор к стационарному контуру заземления.

Здесь мы покажем Вам самые важные параметры работы:

№ п\п

Характеристика

Значение

1

Питающее напряжение, В (мин - макс)

10-30

2

Используемая мощность, Вт

2

3

Напряжение на электроде, В (переменный)

220

4

Тип выходя

Оптопара, открытый коллектор

5

Ток выходного ключа, mA

50

6

Напряжение выходного ключа, В (макс.)

35

7

Вес устройства, кг

0,4

8

Размеры

100х75х53

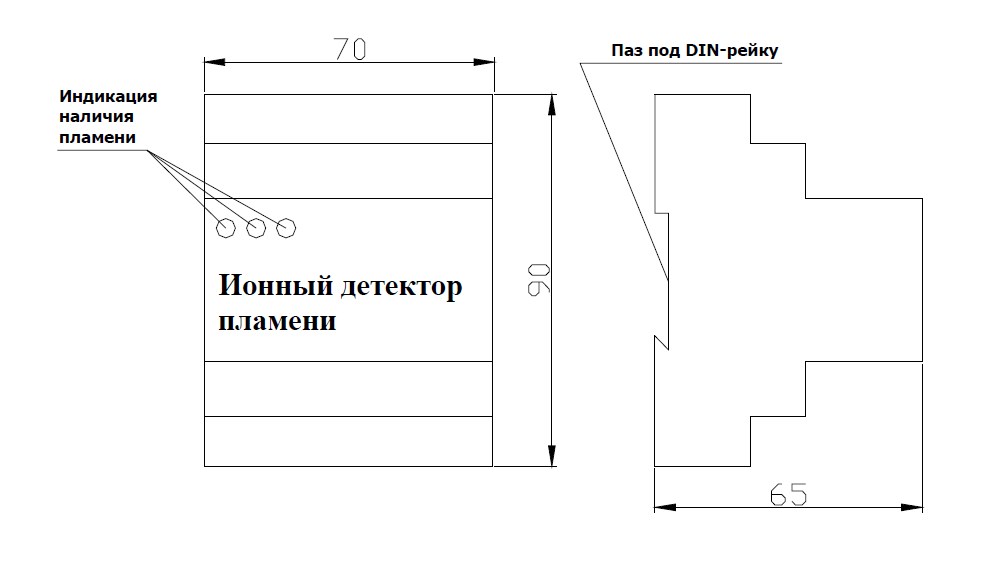

Размеры ИНД-2

Габариты датчика

Данная модификация прибора оснащается двумя независимыми каналами контроля пламени.

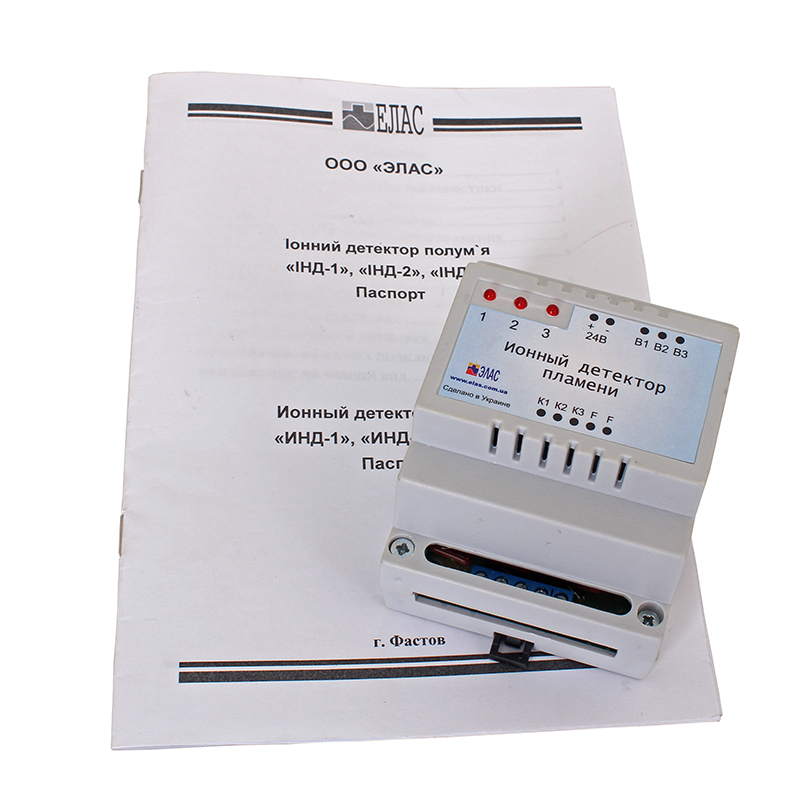

Прибор поставляется в следующей комплектации:

  • Ионный детектор пламени ИНД-2
  • Паспорт устройства.
