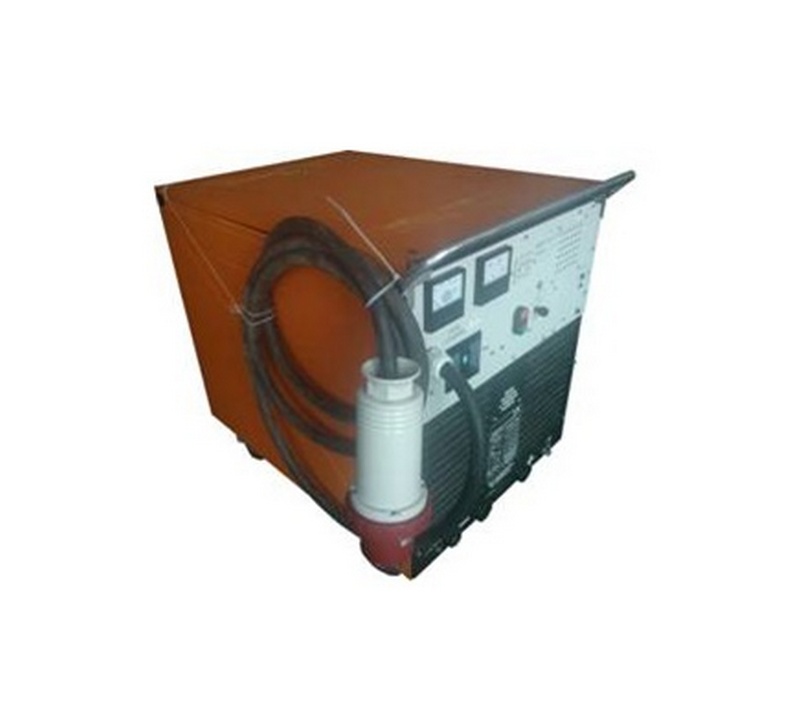

Инверторный источник питания с выходной мощностью 40 кВт

No votes yet

Инверторный источник питания с выходной мощностью 40кВт является регулируемым стабилизатором постоянного тока и предназначено для работы с устройствами плазменной резки металла и для других целей. Инверторный источник питания (ИИП) выполнен на транзисторах IGBT, с частотой преобразования 50 кГц. Для удобства эксплуатации и ремонта ИИП конструктивно изготовлен по блочно-модульной схеме.

ИИП защищен от:

  • короткого замыкания на выходе;
  • теплового перегрева силовых транзисторов;
  • превышения и неправильной фазировки входного напряжения.
Технические характеристики
Параметры Значение
Напряжение трехфазной питающей цепи при частоте 50 Гц±2%, В 380+10%,-15%
Максимальная потребляемая мощность входной сети, кВА, не более 45
Напряжение холостого хода, В 350
Максимальная выходная мощность при Rн=1Ом (ПВ=100%), кВт 40
Диапазон регулирования выходного тока, А 30….200
Отклонения выходного тока, А:

при отклонении входного напряжения

при изменении Rн от 0.5 до 1.5 Ом

не более 5

не более 5

КПД, при Rн=1 Ом 0.82
Степень защиты IP20
Охлаждение принудительно воздушное
Рабочая температура окружающей среды, С от минус 20 до плюс 40
Масса, кг, не более 160.8 (с кабелем питания)
Габариты: L·B·H, мм 598х821х900
