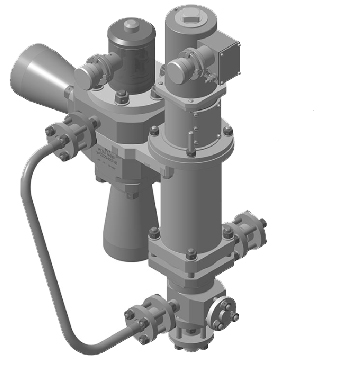

Импульсное устройство УФ50025
Описание
Импульсное устройство УФ50025 - предназначено для автоматического сброса рабочей сред ыпри аварийном повышении давления сверх установленной величины в системах и оборудовании АЭС с реакторами ВВЭР
| Тип корпуса | угловой |
| Материал корпуса | сталь 08Х18Н10Т |
| Способ принудительного подрыва | ручной |
| Направление подачи рабочей среды | на золотник главного клапана и на золотник импульсного клапана |
| Направление сброса среды | вниз |
Конструкция ИПУ обеспечивает
- возможность под настройки давления срабатывания в пределах ±7% от значений рабочего давления;
- возможность срабатывания при помощи устройства ручного подрыва.
- невозможность несанкционированного изменения регулировки.
Условия эксплуатации
Место установки
- технологические системы атомных станций с реакторами ВВЭР.
Присоединение ИПУ к трубопроводу
- фланцевое:
- для импульсного клапана - с ответными ниппелями под приварку;
- для главного клапана - с ответными патрубками под приварку.
Установочное положение ИПУ на трубопроводе
- вертикально, выходным патрубком главного клапана вниз.
ИПУ УФ50025-100Р-03 снабжено электромагнитом (ЭМП) ИК и сигнализатором ГК.
ИПУ УФ50025-100Р-04 снабжено электромагнитом (ЭМП) ИК и дистанционным указателем положения (ДУП) ГК.
ИПУ УФ50025-100Р-05 снабжено сигнализатором ГК.
ИПУ УФ50025-100Р-06, УФ50025-050Р, УФ50025-150Р снабжены дистанционным указателем положения (ДУП) ГК.
Комплект поставки в соответствии с контрактом.
