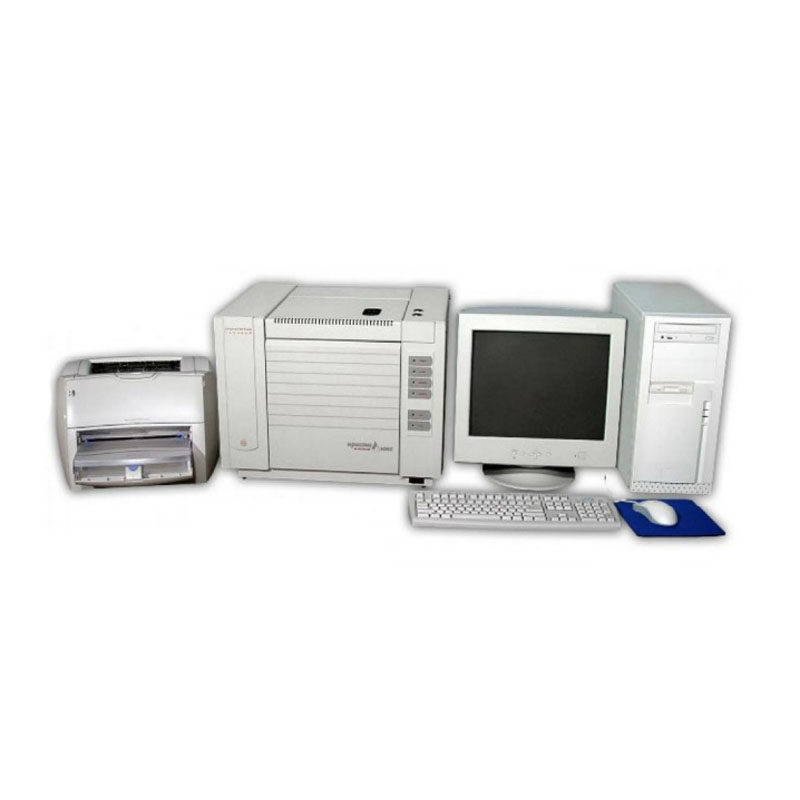

Хроматограф "Кристаллюкс-4000М"

Автоматизированный газовый хроматограф «Кристаллюкс-4000М» относится к комплексному исследовательскому электротехническому компьютеризированному оборудованию.

Назначение

Используется в качестве основного компонента лабораторных комплексов проведения аналитических мероприятий, направленных на исследования или решение практических технологических задач, в том числе для выполнение анализа:

  • веществ в газовой и паровой фазе,
  • бензина и другой нефтехимической продукции,
  • спиртных, парфюмерных, медикаментозных, токсичных и прочих жидкостей,
  • летучих углеводородных соединений,
  • содержания пестицидов,
  • продуктов питания,
  • крови и органов на наличие алкогольных, наркотических, лекарственных, отравляющих и других веществ,
  • трансформаторных масел,
  • лакокрасочных материалов,
  • табачных изделий и т. п.

Устройство и работа

Конструкция хроматографа состоит из блока анализа и контрольно-управляющей станции (ПК со специальным ПО).

В двухканальный блок анализа входят:

  • колоночный термостат,
  • аналитический блок,
  • узел формирования газового потока.

Правильная маркировка для заказа

Газовый хроматограф «Кристаллюкс-4000М»

Нижняя граница срабатывания ПИД (по н-углеводородам)

20х10-13 rC/c

Нижняя граница срабатывания ДТП (по н-углеводородам)

40х10-11 r/c

Нижняя граница срабатывания ЭЗД (по линдану)

20х10-15 r/c

Нижняя граница срабатывания ПФД (по метафосу)

10-13 rP/c

10-12 rP/c

Нижняя граница срабатывания ТИД (по метафосу)

0,3х10-13 rP/c

Нижняя граница срабатывания ТИД (по азобензолу)

0,5х10-12 rN/c

Нижняя граница срабатывания ФИД (по бензолу)

10-12 r/c

Верхний предел температуры колонок

+400°C

Дискретность температурной настройки

0,1°C

Нестабильность температуры

<0,01°C

Быстрота настройки температурных параметров

(0,1÷100)°C/мин.

Число изотерм

От 1 до 5

Длительность снижения колоночной температуры в интервале (+400÷+100)°C

5 минут

Давление газоносной среды

5…350 кПа

Расход газоносной среды

0,5…100 мл/мин.

Питающее переменное (50Гц) напряжение АЦП

220В

Мощность потребления электроэнергии АЦП

Примерно 15 Вт

Количество аналоговых входов АЦП

От 1 до 8

Электросопротивление входных цепей АЦП

>10 МОм

Выходная разрядность АЦП

24 бит

Частота выборки АЦП

(10÷50) Гц

Электрический диапазон входного сигнала АЦП

-2,5 … +2,5 В

Допустимый КУ АЦП

1/2/4/8/16/32/64/128

Канальная неравномерность АЦП

0,0045…0,0095 %

Собственный канальный шум АЦП

2,5…5 мкВ

Снижение мощности синфазных сигналов

 92…105 дБ

Размеры комплекса

6х21х29 см

Хроматограф Кристаллюкс-400Мопределяется типом аналитического блока, устанавливаемого на колонном термостате. Такими блоками могут быть:

  • 2ПИД,
  • ДТП,
  • ДТП/ДТП,
  • ПИД/ДТП,
  • ДТП/ДТП/ПИД,
  • ЭЗД/ТИД,
  • ПИД/ЭЗД/ТИД,
  • ФИД,
  • ФИД/ЭЗД,
  • ФИД/ПИД,
  • ПИД/ЭЗД/ПФД,
  • ПИД/ПФД

или любые другие комбинации по требованию заказчика. Инжекторы блоков могут двунаправлено трансформироваться в насадочный или капиллярный тип путем смены адаптеров.

Допустима комплектация хроматографа:

  • кранами газового дозирования, коммутации и обратной продувки,
  • дозатором сжиженного газа и равновесного пара,
  • метанатором,
  • термодесорбером,
  • каталитическим очистителем газа,
  • фильтром для азота,
  • устройством обеспечения равновесного состояния в трансформаторном масле,
  • газовым тестером.
