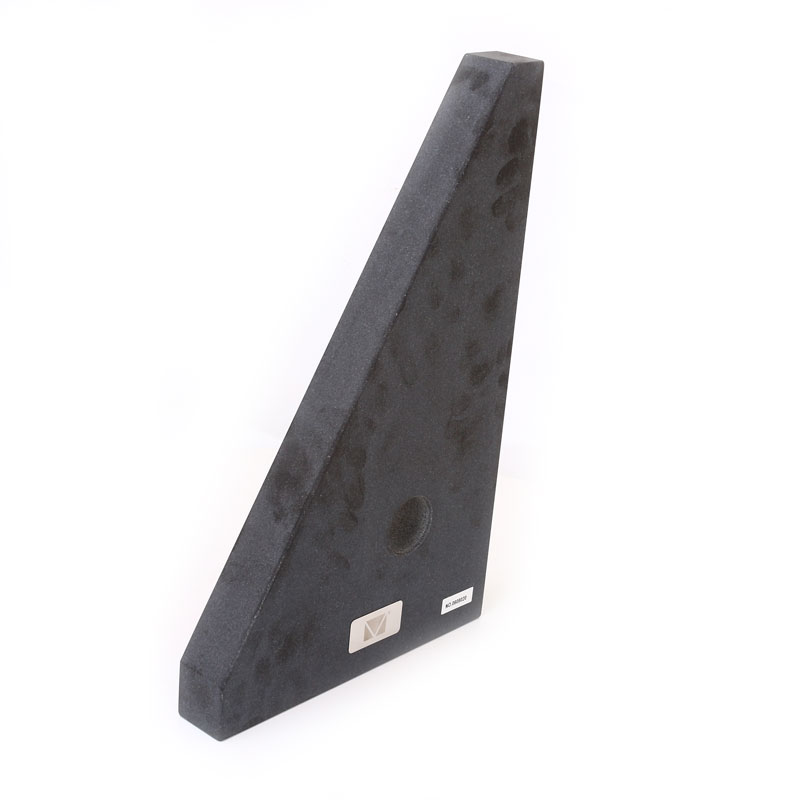

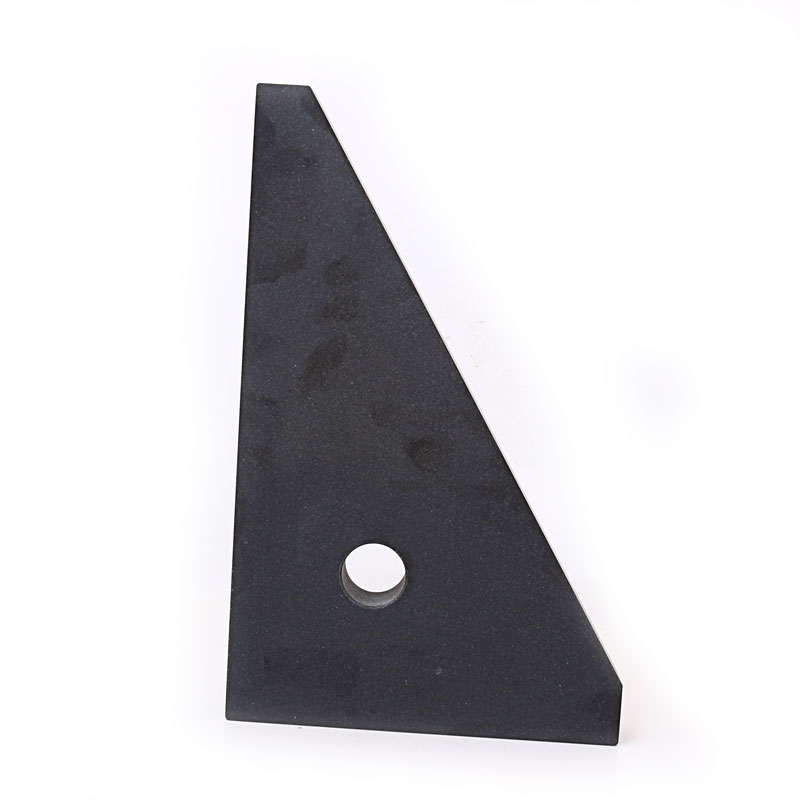

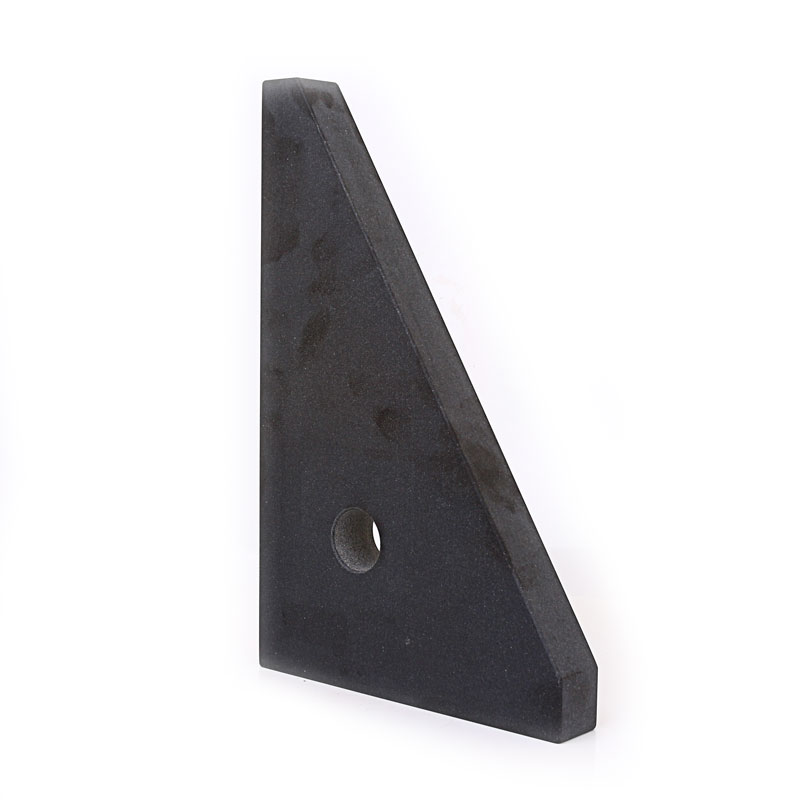

Угольник лекальный гранитный

Average: 8 (1 vote)

Угольник лекальный гранитный – это устройство, которое используется для контроля прямых углов деталей, их перпендикулярности, а также для поверки и контроля приборов, станков и инструментов. Широко применяется в различном машиностроение, легкой и тяжелой промышленности и в других отраслях.

Порядок работы с гранитным угольником:

  • Очистить все поверхности угольника с помощью чистой ткани;
  • Устройство установить так, чтобы обе стороны – измерительная и опорная, соприкасались с поверхностями проверяемого изделия. После этого должен образоваться проверяемый угол;
  • Если между ними образуется просвет, то это значение измеряется при помощи щупов;
  • При работе с угольником стараться избегать ударов.

Условия эксплуатации:

  • Климатическое исполнение – УХЛ 4.2;
  • Разрешенный диапазон температуры окружающей среды для эксплуатации гранитного угольника составляет 10-35 градусов выше ноля при влажности воздуха, не более 80 процентов;
  • Эксплуатация запрещена в условиях с повышенным содержанием агрессивных и взрывоопасных газов.
Тип Размер Класс точности Материал
УЛГ-100 100*63мм 00 Гранит
УЛГ-160 160*100мм 00 Гранит
УЛГ-250 250*160мм 00 Гранит
УЛГ-400 400*250мм 00 Гранит
УЛГ-630 630*400мм 00 Гранит
УЛГ-1000 1000*630мм 00 Гранит
  • Угольник лекальный гранитный УЛГ-100
  • Угольник лекальный гранитный УЛГ-160
  • Угольник лекальный гранитный УЛГ-250
  • Угольник лекальный гранитный УЛГ-400
  • Угольник лекальный гранитный УЛГ-630
  • Угольник лекальный гранитный УЛГ-1000

В комплект поставки входят следующие комплектующие:

  • Угольник лекальный гранитный УЛГ – 1 штука;
  • Упаковка (футляр для транспортировки) – 1 штука;
  • Инструкция – 1 штука;
  • Свидетельство метрологической аттестации – 1 штука.
