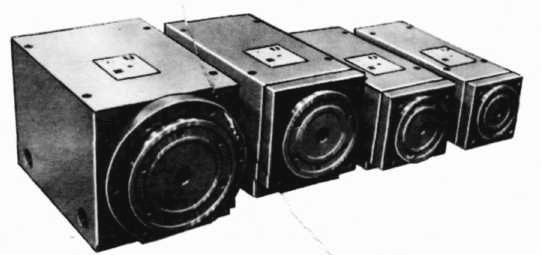

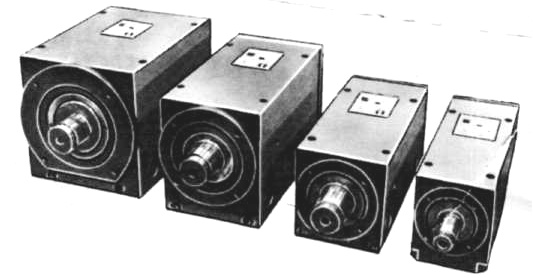

Головки отделочно-расточные (шпиндельные головки)
Описание
Высокие требования к обработанным отверстиям обеспечиваются использованием унифицированных отделочно-расточных головок (УАР) высокой точности на дуплексированных радиально-упорных подшипниках второго класс
Характеристики
| № п/п | Наименование параметра | Данные | |||
| 1. | Типоразмер | УАР111 | УАР211 | УАР311 | УАР411 |
| 2. | Условный диаметр растачиваемого отверстия, мм max min |
50 |
100 |
200 |
400 |
| 3. | Наибольшая частота вращения, об-1 | ||||
| 3.1. | При расточных работах | 5000 | 3200 | 2000 | 1250 |
| 3.2. | При расточных работах с подрезкой торца | - | 2000 | 1250 | 1000 |
| 4. | Диаметр фланца шпинделя, D, мм | 110± 0,2 | 140± 0,2 | 170± 0,2 | 200± 0,2 |
| 5. | Диаметр центрирующего отверстия фланца шпинделя, D1, мм расточка подрезка |
16H6 | 25H6 | ||
| - | 50H6 | ||||
| 6. | Диаметр расположения крепёжных отверстий фланца, D2, мм | 90 | 110 | 130 | 160 |
| 7. | Диаметр крепежных винтов, d, мм | М10-7Н | М12-7Н | ||
| 8. | Габариты подшипников, мм | Ø55хØ90хх36 | Ø75хØ115хх40 | Ø100хØ150хх48 | Ø130хØ200хх66 |
Примечание
1. Наибольший и наименьший диаметр растачиваемого отверстия принят для стали с σВ=" 60…70кг/мм2 при вылете резца от фланца шпинделя до трёх диаметров отверстия, но не более "400мм
2. Для расточки отверстий диаметром более 400 мм изготавливаются специальные отделочно-расточные головки.
